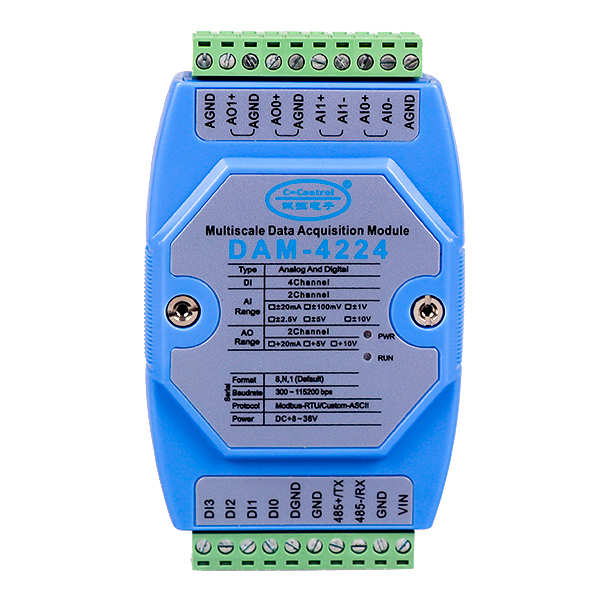

DAM-4224

輸入輸出模塊簡介：

DAM-4224是集模擬量輸入、模擬量輸出與數字量輸入于一體的混合型數據采集器，可采集2路單端模擬信號與4路數字量信號，并可以輸出2路模擬量信號；模塊采用高性能24位AD芯片，測量精度±0.05%。適用于采集工業現場的各種電壓/電流信號及數字量/開關量信號，現場電壓/電流信號控制系統。采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。

參數：

CPU：低功耗微處理器

系統：嵌入式實時操作系統

隔離耐壓：DC 2500V

ESD保護：±15KV

寬供電范圍：DC +8～+36V

功耗：小于1W

工作溫度：-40℃～+80℃

工業級V0級防火塑料外殼保障產品應用各類環境安全

安裝方式：標準DIN35導軌安裝

數字/開關量輸入

數字/開關量輸入通道數：4路

數字量低電平范圍：DC -28V～1.5Ｖ

數字量高電平范圍：DC +2.5V～28Ｖ

開關量輸入短接阻值：≤200Ω

數字/開關量輸入頻率：≤10Hz

模擬量輸入

輸入通道數：2路差分輸入

輸入范圍：±20mA，±100mV，±1V，±2.5V，±5V，±10V

轉換速率：20次/秒（全通道）

AD轉換分辨率：24位

測量精度：±0.05%（典型值）

輸入端過壓保護，過流保護，并有低通濾波

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

模擬量輸出

輸出通道數：2路

DA轉換分辨率：12位

DA輸出精度：±0.2%（典型值）

輸出范圍：+20mA，+5V，+10V

響應時間：<20mS

電壓型輸出電流：≤10mA（典型值）

電流型輸出負載能力：外部阻抗

RS232連接

DAM系統模塊RS232接口為標準RS232接口，符合相關規范，可以直接與電腦或其它標準RS232接口連接，其連接方式為交叉連接法，即模塊TX與電腦RS232的RX連接，模塊RX與電腦RS232的TX連接，模塊GND與電腦RS232的SGND連接。

通信地址

DAM-4224模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，DAM-422X模塊RS232/RS485支持波特率：300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

ASCII通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如地址（0x01～0xFF）、波特率（300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校驗和狀態、開啟或關閉通道等。在條件允許的情況下，用戶還可以通過ASCII命令對模塊進行現場校準。其指令集兼容于ADAM模塊。

選型表：

品牌及售后保障：

誠控電子成立以來，一直致力于為客戶提供優質的產品和服務，與軍工單位、科研院所等行業機構具有長期穩定的合作關系，同時展開與與華為，富士康等國內知名企業單位有過深入合作，持續不斷地獲取行業新技術，完善自主知識產權產品的研發，為客戶提供優秀的服務。公司設立了深圳、東莞兩個研發分公司，團隊中有一批具有十年以上自動化行業研究與產品開發經驗的工程師，是一支優秀的研發團隊。更多型號選型請登錄誠控電子。

本產品自售出之日起提供三年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
