緊湊型NETLink® USB高速網關同樣用于MPI/PPI/Profibus和USB總線間連接，它可以同時作為編程適配器、操作員控制和監視裝置使用。該網關為用戶提供了高度靈活的應用，并有非常緊湊小巧的外觀設計。通過USB接口它有即插即用的特點，可以連接到任何MPI/PPI/Profibus接口。設備附帶的編程接口允許進一步的設備連接。使用集成在該網關上長達3m的USB電纜可以與PC或USB hub建立連接。
緊湊型NETLink® USB由USB總線供電。USB端口支持協議速率（12Mbps）和高速（480Mbps）的通訊速率。一個USB接口可以以12Mbps的全傳輸速率連接到MPI/PPI/Profibus，并且可以建立32個并發的鏈接同時使用。
緊湊型NETLink® USB可自動檢測波特率，其單主機功能可與被動參與連接的設備建立通訊。設備所提供的驅動程序會自動自動嵌入到SIMATIC工程工具。MPI/PPI/Profibus相對USB接口電氣隔離。
此外，使用Helmholz所提供的SHTools工具軟件可對設備執行診斷和配置。我們提供最新版本的SHTools工具軟件在Helmholz.de的下載區，額外的功能可在每次更新時查詢。
|
產品描述 |
產品型號 |
|

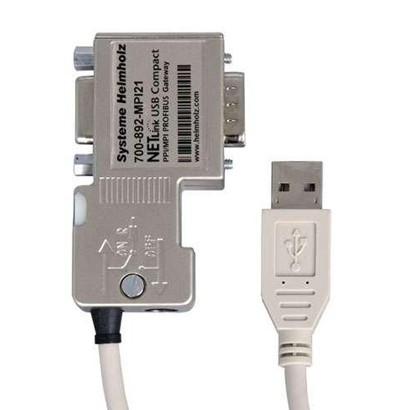

緊湊型NETLink® USB 高速網關 |
700-892-MPI21 |
Features
支持所有常用Simatic S7工程工具
為S7-200、S7-300、S7-400專業設計
高達32個并行的MPI /PPI/ PROFIBUS鏈接
MPI/PPI/Profibus電氣隔離
MPI/PPI/Profibus上自動波特率從9.6Kbps到12Mbps
USB 2.0的速率高達480Mbps（高速）
無需單獨的電源供電
通過USB接口編程配置和監控 即插即用的連接方式
|
技術參數 |
|
尺寸 （D×W×H 毫米） |
102×54×30 mm |
|
重量 |
約 180 克 |
|
電源 電壓 |
DC 5 V USB |
|
消耗 電流 最大 |
200 mA 至 DC 5 V USB |
|
通訊接口
典型 |
USB 2.0 |
|
連接器 |
USB-A |
|
傳輸速率
|
12 Mbit （全速）/
480 Mbit （高速） |
|
MPI / PPI / Profibus
典型 |
RS485 隔離 |
|
傳輸 速率 最大 |
12 Mbps 自動檢測 |
|
連接器
|
SUB-D型
9針 帶PG接口 |
|
協議 |
FDL協議框架 |
|
環境溫度 |
0℃…60℃ |
|
指示燈 |
3個LED燈， |
|
防護等級 |
IP 20 |
