電源電壓
負載電壓 L+
額定值 (DC) 24 V
允許范圍，下限 (DC) 20.4 V
允許范圍，上限 (DC) 28.8 V
輸入電流
來自負載電壓 L+（空載），最大值 100 mA
傳感器供電
24 V 傳感器供電
24 V 是; L+ (-0.8 V)
輸出電流，最大值 900 mA
數字輸入
輸入電壓
對于信號“0” -3 至 +5 V
對于信號“1” 11 至 30.2 V
輸入電流
對于信號“1”，典型值 9 mA
導線長度
屏蔽導線長度，最大值 600 m
傳感器
可連接傳感器的數量，最大值 3
可連接傳感器
絕對編碼器 (SSI) 是
雙線傳感器 是
傳感器信號，絕對編碼器 (SSI)
屏蔽導線長度，最大值 320 m; 125 kHz 時 320 m；250 kHz 時 160 m；500 kHz 時 60 m，1 MHz 時 20 m
報警/診斷/狀態信息
報警
診斷報警 是
電位隔離
電位隔離 否
連接技術
需要的前置插頭 20 針
尺寸
寬度 40 mm
高度 125 mm
深度 120 mm
重量
重量，約 235 g
日期 2014-2-10

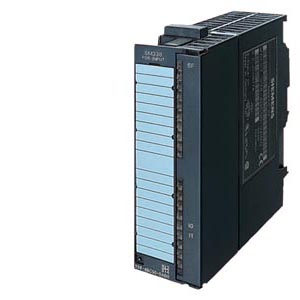

SIMATIC S7-300，信號模塊，用于3個SSI變送器，用于讀入定位值， 帶2點凍結輸入，20針，支持同步模式
