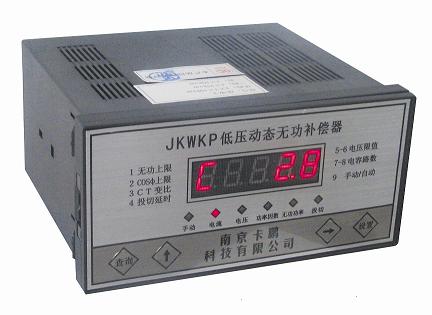

JKW-1(2)低壓無功補償控制器主要適用于工礦企業配電及低壓電網、電力變壓器的無功功率補償控制,也用于工廠電動機的無功就地補償。
一、 工作原理
低壓無功補償控制器通過電壓互感器,電流互感器變換輸入三相電壓、電流的幅值。通過同步采樣,得到三相電壓、電流的數字信號。計算出電壓、電流、功率因數、無功功率。
當電網在標準電壓220V±10%的范圍內波動時,能動態調節三相電網的功率因數和不平衡率。通過連續1分鐘計算電網功率因數,當三相無功都大于設定的無功上限時,投入一級電容。當某相無功小于設定的無功下限時,從電網切除一級電容。
當電網電壓高于242V時,進行過壓保護,不再投入電容。當電網電壓低于198V時,欠壓保護,切除所有電容。
二、 技術參數
工作條件:適用于三相交流50Hz,220V±10% ,電流0.1-5A。電流回路輸入阻抗<0.1Ω。
控制參量:電壓,無功功率。
輸出回路:≤16(36)路, Y /△型電容可任意選定,每回路觸點容量 5V,10mA。
投切延時:40秒。先投先切,循環投切。缺相速切。
工作環境:溫度:-10~60度,濕度:20%~80%;周圍無可燃,易爆性氣體。
三、 控制功能
1、設置功能
按“設置”鍵,進入設置參數過程,通過按“ ” 加、按“ ”減修改參數。
面板顯示 1 20 ,設置投入電容上限(實際無功大于此值投入電容),出廠設置為20kVar。
面板顯示 2 95 ,設置功率因數上限(大于此值停止投入電容),默認0.95。
面板顯示 3 100 ,設置電流互感器變比,出廠設置為500:5。
面板顯示 4 21 ,投切電容延時,秒。
面板顯示 5 242 ,電壓上限。
面板顯示 6 198 ,電壓下限。
面板顯示 7 6 ,單相電容路數(對于純三相補償,此參數為三相電容路數)。
面板顯示 8 7 ,三相電容路數(對于復合補償,其他為手/自動轉換)。
面板顯示 9 0 ,手動投切電容和自動投切電容的功能轉換。
設置設為“9___0”時為自動投切狀態。設為“9___1”時進入手動投切狀態。
再按一次“設置”鍵,如上一項設置為“9___0”。則進入正常顯示狀態,否則進入手動投切電容,按“ ”鍵投入或切除一級電容,按“ ”鍵移到下一級電容。在手動投切狀態,數碼管與LED燈配合指示對應電容投切狀態,第一個數碼管1~8表示1~8級電容的序號,數碼管2~5的三個 表示對應電容的投切狀態,其中上一排( )表示1~4;第二排( )表示5~8。LED燈亮1個表示1~8級電容的投切狀態,亮2個表示9~16級電容的投切狀態。
注意:除非現場電容器數量發生變化,否則電容器路數不要輕易改變。
2、顯示功能
顯示方式:數碼LED指示/液晶LCD顯示,需定貨時指定。
控制器正常運行時,循環顯示三相電量參數或電容投入情況。輪流顯示以下內容。
按“查詢”鍵數碼管與LED燈配合顯示三相不同的參數。LED燈全滅,則顯示三相電壓諧波總量百分比。
當手動燈亮,其中第一個數碼管指示2個8路電容的某一個,其余4個數碼管的三個 表示對應的電容投切狀態,如亮表示投入,排列方式與手動投切相同。顯示 ,指示第1-8級電容投切狀態。顯示 ,指示第9-16級電容投切狀態。如顯示 表示1、5級電容已投入,顯示 表示9、13級電容已投入。
顯示功率因數時,負值為電流超前。
3、控制功能
控制器輸出接口為5V10mA,共+5V(低電平觸發)。
四、 控制器的輸入輸出
1、1~16 為16路輸出。輸出接復合開關的觸發端子,所有復合開關的+5V端子并聯后接到控制器的+5V。
2、AK1、BK1、CK1接ABC三相電流互感器K1,AK2、BK2、CK2接ABC三相電流互感器K2。UA、UB、UC、UN接ABC三相四線電壓。
請注意三相電流電壓的相序及同名端。
五、 控制器的安裝
152mm
76mm
前面板開孔尺寸
75 x 151mm
134mm
10mm
側面板尺寸 |
