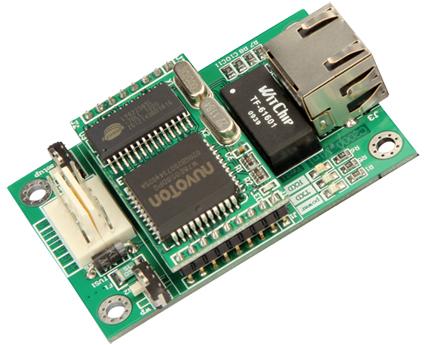

RS232轉以太網模塊C2000 E1M0是具有高性價比且穩定可靠的RS232轉以太網模塊，它提供RS-232和TTL串口到TCP/IP網絡和TCP/IP網絡到RS-232和TTL串口數據透明傳輸，它可以使設備立即具備聯入TCP/IP網絡的功能。最為突出的優點：串口轉RJ45模塊/RS232轉以太網模塊中運行有嵌入式程序，它們的功能是由這個嵌入式程序來實現的，當嵌入式程序出現故障就會導致以太網模塊/RS232轉RJ45模塊工作異常，看門狗設計的主要作用是防止RS232轉以太網模塊/串口轉RJ45中的嵌入式程序跑飛或死鎖。當串口以太網模塊工作異常時，看門狗將自動復位而重新運行嵌入式程序，大大提高了我們產品的穩定性，最大限度保證客戶通訊設備正常穩定運行。
——10M 單口RS232轉RJ45/串口轉RJ45模塊具有雙看門狗設計，雙重保護。
——100M 單口串口轉以太網模塊具有單看門狗設計。
C2000 E1M0向上提供10M以太網接口，向下提供1個標準RS-232和TTL串行口，通訊參數可通過多種設置方式設置。C2000 E1M0可廣泛應用于PLC控制與管理、門禁醫療、樓宇控制、工業自動化、測量?jī)x表及環境動力監控系統、信息家電、LED信息顯示設備和CNC管理等。
特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 E1M0通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 E1M0通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過瀏覽器、設置軟件或設置動態庫進行參數設置；
→低消耗設計，無需散熱裝置；
→雙看門狗設計，穩定性高。
a) 本產品有以下三種工作模式：
1．作為TCP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連接，否則連接一直保持。
2．作為TCP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。
3．UDP方式，當C2000 工作在“UDP”模式時，它能接收所有的IP地址和端口發過來的數據，但只將返回的數據發送給指定的IP地址和端口。
b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據。
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)。
3．使用Socket進行通訊。
1.2 技術參數
|
系統 |
CPU |
8-bit MCU |
|
RAM |
32KB |
|
Flash |
32KB |
|
LAN |
速率 |
10Mbps |
|
接口 |
RJ45 |
|
串口 |
TTL/232 |
TXD，RXD，RTS，CTS，GND |
|
串口通信參數 |
效驗 |
None , Even , Odd , MARK , SPACE |
|
數據位 |
8 |
|
停止位 |
1、2 |
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
速率 |
1200bps~115200bps |
|
軟件特點 |
協議 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP |
|
操作模式 |
TCP Server、TCP Client、UDP、虛擬串口、點對點連接 |
|
設置 |
C2000設置程序、Web瀏覽器、設置動態庫、串口設置（可選） |
|
提供軟件 |
虛擬串口軟件、C2000設置程序、串口調試工具、網絡設置程序、EDSockServer.OCX、EDSockServer.DLL、設置動態庫以及VB、VC、BC、Delphi的示例代碼 |
|
驅動支持 |
Windows 98/ME/2000/XP/2003/Vista/7 32位 |
|
電源需求 |
電源規格 |
5VDC，±5% |
|
電流 |
最大電流小于100mA |
|
工作環境 |
操作溫度、濕度 |
|
|
