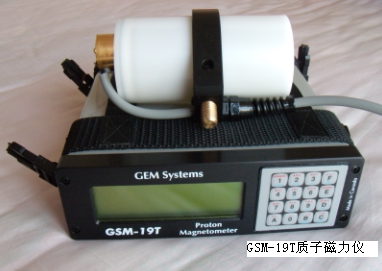

GSM－19T質子磁力儀和梯度儀系列

GSM－19T質子磁力儀系列
● GSM－19T標準磁力儀
● GSM－19TW標準質子“Walking”磁力儀
● GSM－19TV標準質子磁力儀＋甚低頻
● GSM－19TG標準質子梯度儀
● GSM－19TGW標準質子“Walking”梯度儀
● GSM－19TGV標準質子梯度儀＋甚低頻
● GSM－19TGWV標準質子“Walking”梯度儀

GSM－19T質子磁力儀磁力儀長期以來一直是使用普遍、價格便宜的磁力儀，其用途包括金屬礦產資源勘探，礦產資源勘探，環境和工程勘探以及監測磁場變化等。

1.工作原理
磁力儀利用富含質子氫的液體產生旋進信號。它使用的液體可以提供非常高的氫密度，并且在操作時沒有危險。
讓極化直流電流通過繞在富含質子氫液體探頭的線圈上，便會產生100高斯（Gauss）的輔助磁通密度。質子被極化至較強的凈磁化強度，與較強的磁通密度達到熱平衡。
當輔助磁通終止時，被“極化“的質子即發生旋進而重排恢復為正常的磁通密度狀態。根據以下公式，質子的旋進頻率f0與磁通密度B（單位為特斯拉—Teslas,T）有直接關系：
f0=(γp/2π)Bγp/2π=42.5763751MHz/T
對質子旋進的測量必須按序進行，即先有一個初始極化，接著進行頻率測量，然后這個循環不斷重復。這不同于在氫核被極化的同時進行旋進測量的連續測量法。
2．GSM－19T質子磁力儀主要優點
GSM－19T采用了大量新技術，因而不同于其它磁力儀，例如：
● 它集成了高精度GPS（可選）。
● 在主機屏幕上實時顯示觀測磁場圖像。
● 通過RS232接口，快速下載觀測數據，下載速率高達115千波特。
● 分辨率高達0.01nT,靈敏度達0.1nT。
● 標準內存為4MB，可存儲209715個野外讀數或600000個基點臺讀數，根據用戶要求，內存量可按4MB增量擴展。
● 具有獨一無二的可程序化的基點站觀測功能
例如：野外磁力儀與基點站連接自動校正日變；靈活設置觀測時間表和采樣率系列；當你長時間離開基點臺時，該功能就顯得特別重要。
● 使用GSM－19T的Walking　Mag采集模式，可保證操作員在野外隨走隨采集磁場數據，從而獲得連續的觀測剖面。
● GSM－19T的另一項創新是，用戶可以在辦公室內把設計好的觀測路線和點位輸入給GPS（可選），然后由GPS指揮操作員在野外按設計進行觀測。
● 基點臺觀測和野外流動觀測之間具有高精度的時間同步，這對于在磁干擾地區和保證高精度的觀測結果是非常重要的。
● 具有觀測質量監控功能，在測量過程中如果發觀某個觀測值質量低劣，操作員將聽到警告信號。
3．GSM－19T質子磁力儀技術指標和配置
技術指標：
●　靈敏度：0.05nT
●　分辨率：0.01nT
●　絕對精度：±0.2nT
●　動態范圍：20000到120000nT
● 梯度容差：>7000nT/m
●　采樣率： 3秒至60 秒可選
● 溫飄：
0.0025nT/°C（環境溫度為0到-40°C）；
0.0018nT/°C（環境溫度為0到+55°C）
● 工作溫度：-40℃—+55℃　　
●　存儲32M字節
對流動站可存209715個讀數
對基點站可存699050個讀數
對梯度測量可存174762個讀數
對步行磁測可存299593個讀數
● 尺寸及重量：
主機223×69×240mm,重2.1Kg
傳感器170mm(長)×75mm(直徑)，
重2.2Kg
● 工作模式：　　　　　　　　　　　　　　
流動站：每3秒－60秒自動采樣存儲一次觀測值以及時間和日期
基點站：觀測值，時間，日期，每3到60秒讀、存數據
遙控：可選擇RS232接口進行遙控測量
● 輸入與輸出：
RS232接口數字輸出或應用6針防水插頭（選項）作模擬輸出
標準配置
GSM－19T主機，GEMLinkw軟件，內部可充電電池，充電器，探頭和電纜以及探頭支桿，RS232電纜，運輸箱，中文操作手冊。
保修期：兩年，終身服務。
