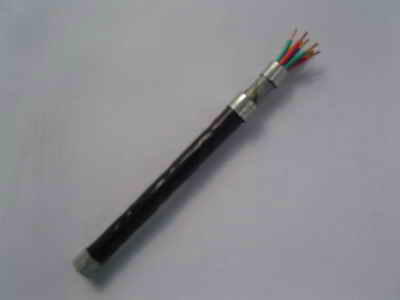

KVVP2-22控制電纜：GB9330-88 適用范圍： 本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路使用特性：
1、導體長期允許工作溫度為70℃。
2、敷設時環境溫度≥0℃。
3、最小彎曲半徑：
4、無鎧裝層電纜，應不小于電纜外徑的6倍。
5、有鎧裝或銅帶屏遮結構電纜，應不小于電纜外徑的12倍。
6、有屏遮結構的軟電纜，應不小于電纜外徑的6倍。
二．產品型號、名稱、適用 范圍
型號 名稱 適用范圍
KVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織控制電纜
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織控制軟電纜
Kvvp1 銅芯聚氯乙烯絕緣銅絲纏屏聚氯乙烯護套控制電纜
用于強電控制系統
KVVP1-22 銅芯聚氯乙烯絕緣銅絲纏繞鋼帶鎧裝氯乙烯護套控制電纜
一般用于強電控制、亦可用于弱電控制系統
KVVP2 銅芯聚氯乙烯絕緣銅帶聚氯乙烯護套控制電纜
用于弱電控制系統或強電磁場干擾區
KVVP2-22 銅芯聚氯乙烯絕緣銅鋼帶鎧裝聚氯乙烯護套控制電纜
用于弱電控制系統或強電磁場干擾區
KVVP2-22-1 銅芯聚氯乙烯絕緣銅帶鋼帶鎧裝銅絲聚氯乙烯護套控制電纜
主要用于500KV 變電站強電磁場干擾區
注：
1） 阻烯型電纜號在普通型前加ZR-；阻燃型的主要特點是電纜不易著火或著火時延燃僅局限在一定范圍內，適用于對阻燃性能要求較高的場合。
2） 耐火型電纜型號在普通型前加NH- ；耐火型電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行，適用 于對耐火性有要求的場合。
3） 低煙低鹵阻燃型 電纜型號在普通型前加DDZ-；低煙低鹵阻燃型電纜的特點是電纜不僅、具備阻燃性能，而且具有較低的發煙性、低氯化氫釋出量，適用于那些對電纜燃燒的煙濃度及氯化氫氣體釋出量有一定要求場合。
三．產品規格
電纜型號 標稱截面與芯數
1mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2
KVVP 2～61 2～61 2～61 2～14 2～14 2～10
KVVP1-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2 4～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22 7～61 4～61 4～61 4～14 4～14 4～10
KVVP2-22-1 4～61 4～61 4～14 4～14 4～10
注：推薦的芯片數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、和61芯
四、電纜性能
電纜型號
KVVP1 KVVP1-22 KVVP2 KVVP2-22 KVVP2-22-1
抑制系數
0.15 0.025 0.007 0.007 0.002
五、KVVP控制電纜產品使用特性
1、 電纜長期使用時，電纜導體的最高工作溫度主70℃.
2、 敷設時環境溫度應不低于0℃。敷設時允許的最小彎曲半徑不小于10倍的電纜外徑。
3 、層兩端均應可靠接地，否則會降低效果。
4、 控制的備用線芯接池，亦可提高效果。
5、 控制敷設時，應盡量與高壓母線成垂直方向放置
