ARM8226是北京阿爾泰科技發展有限公司基于Atmel公司ARM926EJ-S內核的AT91SAM9261處理器，結合PC104總線規范設計的一款具有極高性價比、結構和尺寸極其緊湊并且功耗極低的工業級嵌入式主板，其上運行嵌入式Linux或WinCE操作系統，可以同時處理多種任務。

主板采用超低功耗嵌入式處理器，無風扇設計，超寬工作溫度-10°C ~ +60°C，低溫工作性能優良，高溫工作徹底解決了由于風扇可靠性而引起的故障。并且ARM8060具有豐富的硬件接口資源，集成2路串口、USB主接口2路、USB設備接口1路、1路LCD及觸摸屏等接口，從而使外設設計更為簡單、可靠性更高、軟硬件成本更低。

硬件資源

1.中央處理器(CPU)

Atmel公司AT91SAM9261處理器

主頻：200MHz；

2.系統存儲器(SYSTEM RAM)

SDRAM：64MB，32位數據總線

NandFlash：256MB ，掉電非易失，220 MB用戶空間(可升級到1GB)

3.顯示系統(Display System)

LCD接口 ：支持TFT液晶屏，出廠分辨率為640×480

觸摸屏接口：支持4線電阻式觸摸屏

4.通訊接口(Communication Interface)

RS232串口 ：1個，五線串口，波特率高達115200 bps

調試串口：1個，三線串口，波特率設置為115200 bps

RS485接口 ：1個，工業級標準RS485接口；

USB HOST ：2個，USB2.0協議，波特率高達12Mbps

USB DEVICE：1個，USB2.0協議，波特率高達12Mbps

Ethernet ：1個， 10M/100Mbps自適應

5.其他設備(Other Device)

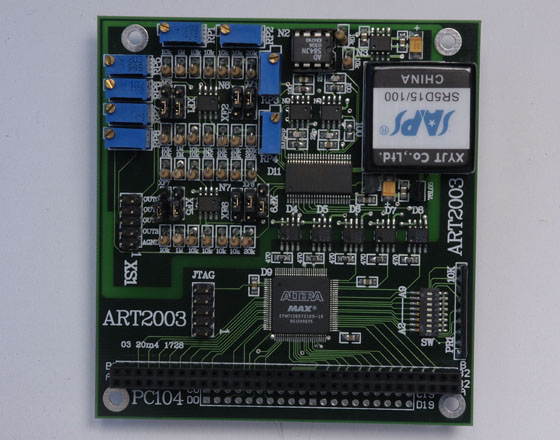

         PC104接口：1個，可接本公司ART系列AD，DA，DI，DO板

直流蜂鳴器：1個

LED燈：3路 ，其中一路為系統運行指示燈，兩路為用戶燈

時鐘：低功耗高精度外接實時時鐘，帶后備鋰電池

復位電路按鍵

6.環境結構特性

工作溫度-10°C ~+60°C

存儲溫度：-20°C ~+75°C

工作濕度：最大相對濕度90%

功率：1W

供電：采用12V~36V寬范圍直流供電

尺寸：150×110×20 mm

軟件資源

ARM8226主板支持WinCE和嵌入式Linux操作系統，提供所有功能部件在WinCE5.0和Linux2.6下的驅動接口，并提供文檔說明及大量應用程序源代碼，購買前請說明所需操作系統。其具體的資源如下：

1. WINCE 特性

● 內核版本

- WindowsCE.net 5.0

● 驅動特性

-          10/100M以太網卡DM9000A驅動

-          NAND FLASH 驅動程序，被認成一個用戶硬盤

-  RTC 驅動(可掉電保存時間)

-  RS232 / RS485驅動

-  USB Host 驅動，支持USB鼠標、USB鍵盤、U盤等

-  USB Device 驅動，支持文件的下載和同步調試

-  USB無線網卡驅動，支持802.11b/g協議

-  TFT液晶屏驅動程序

-          觸摸屏驅動

-          背光控制驅動

-  PC104總線驅動，可結合本公司ART系列數據采集卡組成測控系統

-  蜂鳴器驅動

-  LED驅動

● 組件特性(簡體中文系統)

-          支持ActiveSync, Microsoft Excel Viewer, Microsoft Word View, Word Pad
