一、產品用途

交流異步電動機在額定電壓下起動時，初始起動電流是很大的，往往超過額定電流的許多倍（一般是5～7倍），為了減少起動電流，不使對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自藕變壓器，交流電動機的起動過程很短（一般數秒鐘至二分鐘），起動后就將降壓起動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，匹配電動機功率為220～2800kW。

二、產品特點

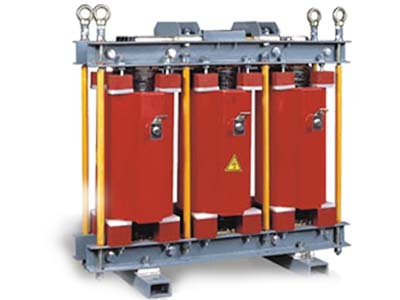

1.QKSC(G)干式鐵芯起動電抗器的鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化。

2.鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。

3. QKSC型電抗器線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用H級（耐溫180℃）環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全長期運行。

 QKSG型電抗器線圈為H級聚脂亞胺漆包扁銅線繞制，層間采用環氧絕緣構件隔離，內外層用高壓玻璃纖維束纏繞覆蓋，兩端采用環氧樹脂澆注固封，具有良好散熱性能，動熱穩定性好。

4.線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

三、使用條件

1.海拔高度不超過1000m；

2.運行環境溫度為-25℃～+40℃（戶內型），最高日平均氣溫30℃；

3.相對濕度：<85%（+25℃）；

4.抗震能力：8級地震裂度；

5.安裝環境：周圍介質無爆炸及易燃危險，無足以損壞絕緣的腐蝕金屬的氣體，無導電塵埃，無劇烈震動和顛簸，安裝傾斜度<5%；

6.當起動時間滿2分鐘（一次或數次之和），應冷卻6小時才可再次起動。

*特殊使用環境需定制
