型號

功能

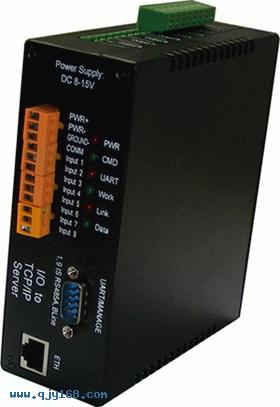

EIO-STD

輸入

提供8路開關量輸入，由控制器提供地輸出，輸入端為無源觸點（例如：按鈕 、開關或類似信號） 。

輸入端也可以用于檢測TTL信號高低電平，在輸入為TTL低電平時，對應的輸入檢測數據位為1，否則為0。TTL輸入為電平為低時需要提供2mA電流用于驅動，電平電壓范圍為DC0-12V。8個端口均有光電隔離保護。

輸出

提供8路常開觸點的繼電器輸出，每路開關最大可承受負載：220V交流(AC)10A或30V直流(DC)5A。

通訊接口

1個以太網

1個RS485

1個RS232，默認為管理口，可設置為控制口。

控制通訊

通過以太網&TCP/IP控制,通過RS485控制

通過RS232控制，通過以太網配對，通過RS232配對

控制協議

EIO Modbus TCP、Modbus RTU及EIO Link（支持開關量輸入主動上傳）。支持動態域名解析服務，指定域名，設備可自動解析出IP并主動連接。

配對模式

可以通過以太網或RS232配對使用2個EIO產品。

UART轉TCP/IP

1路RS485轉以太網，可擴展1路RS232轉以太網。

UART端口參數

最高速度115200bps,可設置無校驗,奇,偶校驗、5,6,7,8數據位,1,2停止位。與虛擬串口軟件自適應端口參數。

RS485每端口最多可連接64個下位機(該數量由現場環境和其他設備影響)

網絡

RJ45 10Mbps TCP/IP、UDP協議。

運行模式

UART轉TCP/IP：TCP/IP Server、Client、UDP模式。

Modbus TCP：工作在Server模式。

管理

提供一個用于本地管理的管理口，也可以使用超級終端或VSPM的Telnet管理器通過網絡管理,并具有設備探測功能。

安全

內置IP過濾,最多設置8個認證IP。

電源

直流穩壓12V/500mA�？啥ㄖ茷镈C15-48V供電

供電模式

現場供電。

IO防護

輸入電路采用光電隔離保護,UART端口具備ESD15KV、抗雷擊、浪涌保護。

運行環境

溫度:-20-60℃,濕度:5% - 95% RH,無凝露。

附帶軟件

VSPM虛擬串口軟件,使用說明書等。
