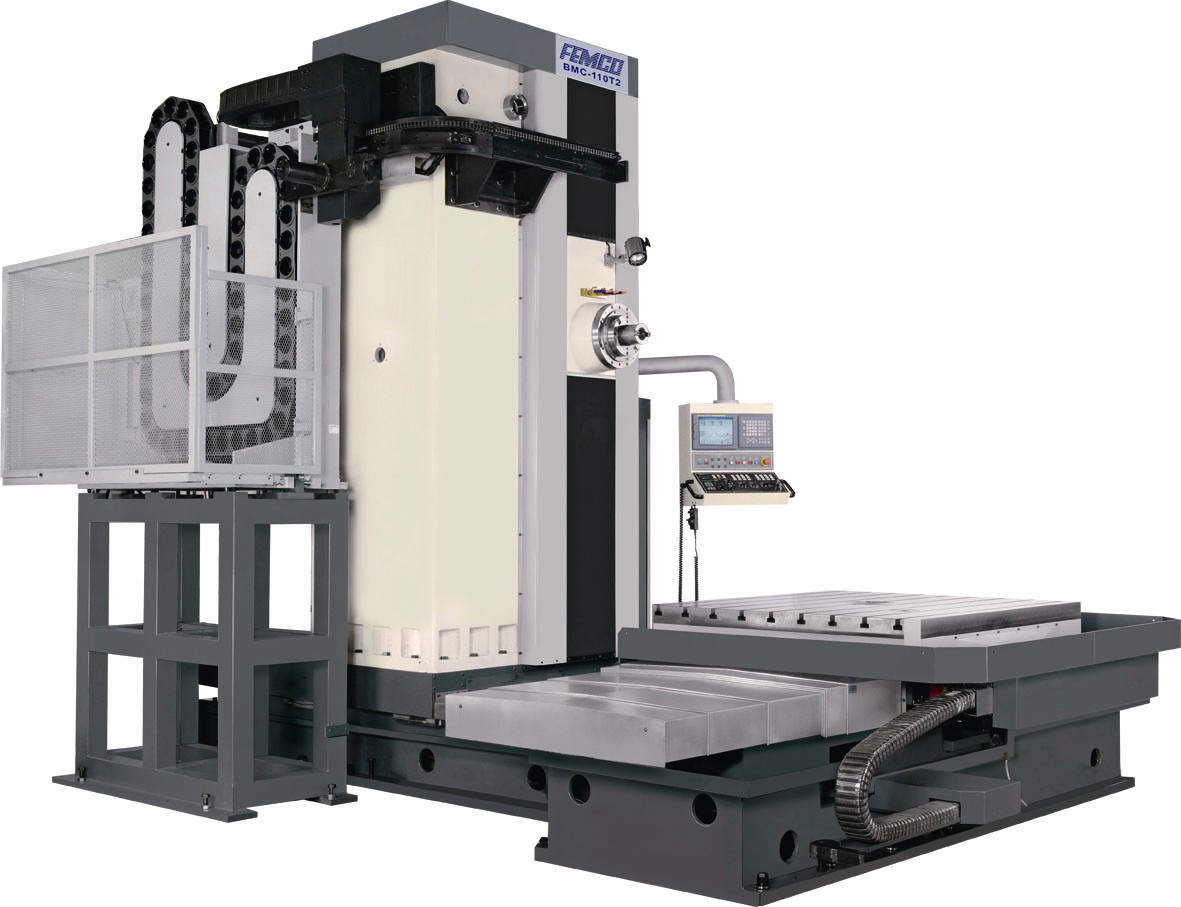

動柱式系列特性及特點：動柱式設計，工作臺直接固定于機床底座上，工作臺負重能力更佳，不易變形。
X、Y、Z軸皆以電子尺控制確保定位今精度，構成閉合式回路控制＊?jiǎng)又�式設計，工作臺直接固定于機床底座上，工作臺負重能力更佳，不易變形。
＊X、Y、Z軸皆以電子尺控制確保定位今精度，構成閉合式回路控制系統，采用絕對座標，不需要長距離的原點回歸操作，有效縮短非加工時間。
＊五軸(X、Y、Z、W、B軸)控制，四軸同動控制。
＊任一角度定位工作臺(B軸功能)。
＊X軸行程3000mm，Y軸行程2100mm，Z軸行程1500mm，W軸行程500mm。
＊工作臺尺寸：寬1440mm X 長1600mm　
＊作臺載重能力 8000 kgs

行　　程：
--工作臺橫向行程（X） 2000 mm/3000mm
--主軸箱上下行程（Y） 2100 mm
--工作臺縱向行程 （Z）1500 mm

工 作 臺：
--尺寸 1440 X 1600 mm
--最大荷重 8000 kgs
--快速進給率　　　　 1 rpm

主 軸：
--行程 500 mm
--直徑 Ø110 mm
--錐度 ISO No.50
--刀柄錐度 BT 50
--拉緊螺栓 MAS II (MAS I*)
--主軸套筒 Ø225 mm
--馬達<連續/30分> 22/26　kW
--低速轉速 5~454
--高速轉速 455-2500

自動刀具交換系統：
--刀具容量 60 / 90 PCS
--最大刀具直徑 Ø120 / 250 mm
--最大刀長 400 mm
--最大刀具重量 25 kgs
--刀具交換刀時間 13 secs

伺服馬達：
--X軸 6 kW (α40/3000i)
--Y軸 7 kW (α30/3000i)
--Z軸 6 kW (α40/3000i)
--W軸 4 kW (α22/3000i)

控制器：
--控制軸數 4 (5軸-21iM)
--同時控制軸數 3 (4軸-21iM)

快速移動速率：
--X、Y、Z軸 10 m/min
--W軸 4 m/min

各軸向進給率 0~2000 mm/min

機械外觀尺寸 ：
--高度 4100 mm
--占地面積 8500 * 6600mm /8500*7800mm

機械凈重 ：24000kg/25000kg

荷電量 55 Kva
