SNCR 系統的組成 以氨水（尿素）為還原劑的 SNCR 系統主要由壓縮空氣模塊、卸氨模塊、氨水儲存模塊、輸送模塊、在線稀釋計量模塊、噴射模塊、 自動控制模塊組成，

一、壓縮空氣模塊 設置一臺變頻式螺桿式空壓機，產氣量依照氨水 還原劑的用量來配置，同時設有壓縮空氣儲罐，容量根據系統的實際耗氣量來配,安裝在機房內。

二、卸氨模塊 還原劑運送罐車自帶卸氨泵，現場配置接頭和相應閥門即可；如果罐車無自帶卸料泵，則現場設置一臺氨水卸料泵（離心泵）用 于抽取氨水槽車儲罐中的氨水（20%濃度）輸送至氨水儲罐中，按出力一小時或者小于一小時卸載一車氨水計算，設置碳鋼框架底座方 便安置，同時配置電控箱

三、還原劑儲存模塊 氨水為還原劑的儲存模塊 設置氨水儲罐一座，材質由 304 不銹鋼制作，壁厚 5-10mm(根據罐體大小設計)，總儲存量按照所有鍋爐滿載負荷下不小于 7 天的 總消耗量。氨水儲罐設有、人孔、溶液出口、溶液出口、液位表、取樣口和排放口等，氨水儲罐設置防事故噴淋裝置

以尿素為還原劑的儲存模塊 尿素配置罐采用 304 不銹鋼制造，室內布置。容器為柱狀體、立式鋼制常壓容器，容積、據還原劑用量進行選定，壁厚 5-10mm （根據罐體大小）。罐體內設置全套的人孔、蒸汽盤管、尿素顆粒入口、尿素溶液出口、通風口、攪拌器口、液位表、溫度表口和排放 口等。

四、輸送模塊 配置一套氨水輸送系統，氨水泵設置一備一用，采用 200%的流量設計，氨水輸送設置過濾系統防止堵塞，采用碳鋼框架底座方便 安置，同時設置電控箱

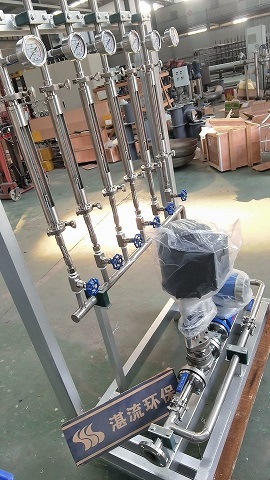

五、在線稀釋計量分配模塊 一臺爐一套計量混合模塊，所有儀器儀表集中布置，布置在計量混合模塊柜內。每臺爐所需的稀釋水在與氨水混合前由流量計控 制，電動調節閥調節。每個噴射點均由流量計控制，確保分配均勻。還原劑混合液的壓力由壓力表監控,計量混合模塊布置在噴射區附 近。20%的氨水與稀釋水混合稀釋到需要的濃度方可噴射入爐膛，設有稀釋水箱（儲存除鹽水或者工業用水）、稀釋水泵（1 用一備） 混合器，計量分配系統設有轉子流量計，配有雙開門柜

六、噴射模塊 在線配制稀釋好的氨水溶液將送到噴射區，各噴的還原劑設有閥門控制本噴射點是否投運，噴采用固定方式。噴噴射所需 的霧化介質采用壓縮空氣。霧化空氣總管上設有壓力控制，分幾路通到各噴，并霧化風 24 小時開啟，上海湛流脫硝噴

七、PLC 控制模塊 所有脫硝模塊的控制采用 PLC/DCS 實現，操作人員依據 PLC/DCS 操作站實現對氨水溶液配置系統以及儲存系統、在線稀釋系統、 噴射系統、等系統設備的控制及運行。同時依據煙道尾部的 CEMS 在線監測系統的以及氨逃逸在線監測系統的的變化對各個子 系統予以調整
