供應松下傳感器HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200 石家莊科恩自動化科技有限公司

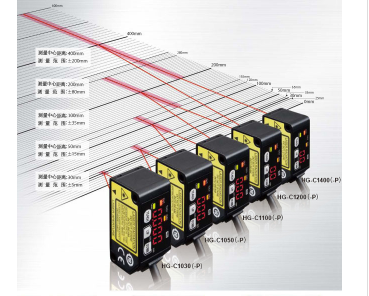

供應松下傳感器HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200
產品型號: HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200
產品價格: 價優
產品品牌: 松下

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 張雪姣
所在區域： 河北.石家莊
辦公地址： 天山科技園
郵　　編： 050035
電　　話： 19948192707
移動電話： 19948192707
傳　　真： 沒填
電子郵件： xuejiao.zhang@kerntech.com.cn
公司主頁： http://

詳細描述:


10μｍ高精度檢測※,CMOS型微型激光位移傳感器HG-C誕生！
※HG-C1030(-P)的情況


UL C-UL Recognaized CE Marking FDA

UL/C-UL 、CE 、FDA 已取得。
FDA : HG-C1050L(-P)除外

NEW 2017年3月　取得UL/c-UL認證。

NEW 2016年6月　增加模擬電流輸出。

關于模擬輸出，“模擬電壓輸出”“模擬電流輸出”可任選其一。

特點



配備0～+5V的模擬電壓輸出、4～20mA的模擬電流輸出※2

用測距傳感器規定測定值
・ 直線性：±0.1％F.S.※1
・ 溫度特性：0.03％F.S./℃
※1 : HG-C1030／HG-C1050／HG-C1100的情況


不僅能以mm為單位顯示數值，還能讀取模擬輸出數值。讀入到PLC＋模擬量單元，還能執行各種運算，并存儲(記錄)測量值。

※2 :從2016年6月生產的產品開始，也可選擇模擬電流輸出選項。

<緊湊>
形狀達到業內小型級別※的CMOS激光傳感器 （※2015年5月，根據本公司調查）

設計出內部安裝有鏡面的新型光學系統
一般通過延長受光部分與受光元件(CMOS)之間的光路長度，從而可獲得精度更高、更穩定的測量值，但是另一方面，傳感器的進深方向會變長，機身形狀也會變大。HG-C系列設計出內部安裝有反射鏡的新型光學系統，并縮短進深方向的尺寸，同時又可實現與變位傳感器相媲美的高精度測量。

全新設計的內部反射鏡設置

采用鋁鑄外殼，使機身免受變形和溫度的困擾
采用同時兼顧輕量與強度的鋁鑄外殼。雖然尺寸小巧，但是機身堅固，從而減少外殼變形和溫度等不穩定因素對測量精度所產生的影響。

<占絕對優勢的穩定檢測>
實現1/100ｍｍ的高精度檢測※

※HG-C1030(-P)的情況

采用高精度CMOS傳感器&獨特的算法采用位移傳感器所使用的高精度CMOS影像傳感器，以及位移傳感器一直使用的本公司獨特的算法，使距離設定反射型傳感器實現前所未有的高精度（1/100mm）。

配備便利的功能


教導&窗口比較模式

存在檢測物體的狀態下，只需按下 “TEACH”鍵，即可簡單地設定基準值。
另外，在2個基準值范圍內即判為OK，超出范圍即判為NG，1個輸出即可做出判定。


1點教導





針對與檢測物體基準面之間的距離，設置上限值和下限值，想要通過上下限的范圍 進行判別時，使用該方式。

2點教導





執行2點教導，設定基準值范圍。

3點教導




執行3點(檢測物體A、B、C)教導時，教導值將會自動按照升序(教導值1、2、3)重新排列數值，在教導值1與教導值2之間設定基準值，并在教導值2與教導值3之間設定基準值，從而設定基準值范圍。

除教導&窗口比較模式外，還配備有[上升沿微分模式]、[下降沿微分模式]以及[通常檢測模式]。 在通常檢測模式下，可使用基本教導方法中的“2點教導”，存在微小物體和背景物體的情況下， 還可使用便捷的[限位教導]。


設定定時功能

可設定定時器的動作:“OFF延遲定時器”、“ON延遲定時器”、“單觸式定時器”、“無定時器”。定時時間固定為5ms。


設定定時功能

OFF延遲定時器
<功能> 使輸出信號延遲5ms。
<用途> 連接機器的響應速度較慢，檢測時間無法滿足其要求時，宜使用該設定。

ON延遲定時器
<功能> 從檢測時開始，使5ms內的輸出信號無效。
<用途> 想要使短時間信號無效的情況下，以及需要利用時間差進行控制的情況下，可方便地使用該設定。

單觸式定時器
<功能>從檢測時開始，僅在5ms內發送輸出信號。
<用途> 根據連接機器的輸入條件，信號時間必須保持恒定時，宜使用該設定。另外，想要使短時間的信號延長至必要的時間寬度時，也可有效使用該設定。

調零功能該功能可使測量值強制 “調零”。可任意決定零點。以檢測物體的高度為基準值，測量其公差的情況下，或者測量段差時，可方便地使用該功能�！{(diào)零功能有效時，調零指示燈(黃色)將會點亮�！逯怠す戎当３止δ苡行r，如執行調零功能，則會使所保持的測量值復位�！@示設定設為偏移時，將無法設置調零功能。
設定外部輸入功能可從以下4個功能中選擇1個分配到外部輸入線：“調零功能”、“教導功能”、“停止投光功能”、“觸發功能”。
設定顯示功能相對于檢測物體的移動方向，可選擇以下三種顯示方法 ：“通�！�、“反轉”、“偏移”。例：HG-C1050（-P）


峰值、谷值保持功能

配備有峰值保持功能或者谷值保持功能。
峰值保持功能：該功能有效時，將會保持測量值的最大值，顯示并輸出保持值。
谷值保持功能：該功能有效時，將會保持測量值的最小值，顯示并輸出保持值。

※不能同時設定峰值保持功能和谷值保持功能。
※設定峰值保持功能或者谷值保持功能時，如執行調零功能，則會使所保持的測量值復位。



基準值微調功能

可在測量畫面中微調基準值。教導后，也可對基準值進行微調。



按鍵鎖定功能

可使按鍵操作失效，以免錯誤地更改已設定的條件。


※關于其他功能以及各功能的設定步驟，請參照「使用注意事項　PRO模式設定」。

微晶石平整度檢測新利器[HG-C1050L]



陶瓷行業特別推薦

專用方式，有效區分表層(透明)與底層(非透明)平面，準確測量表層的平整度。



搭載CMOS，高精度&小尺寸兼顧

繼承HG-C1000搭載高精度CMOS及小尺寸的特性，在此基礎上追加微晶石檢測專用方式，實現光澤表面的精準檢測。



雙重模擬輸出可切換

配備模擬電流4mA～20mA輸出，模擬電壓0V～5V輸出，兩種輸出方式可切換，用戶按需選擇。(默認：模擬電流輸出)

規格

種類測量中心距離200mm型測量中心距離400mm型
型
號		NPN
輸出		HG-C1200HG-C1400
PNP
輸出		HG-C1200-PHG-C1400-P
符合規則及認證EMC適合指令、FDA規則、UL/c-UL認證（注6）
測量中心距離200mm400mm
測量范圍±80mm±200mm
重復精度200μm300μm(測量距離200～400mm)
800μm(測量距離400～600mm)
直線性±0.2%F.S.±0.2%F.S.(測量距離200～400mm)
±0.3%F.S.(測量距離400～600mm)
溫度特性0.03% F.S./℃
光源紅色半導體激光 2級[JIS/IEC/GB/FDA(注2)]
最大輸出：1mW、投光波峰波長：655nm
光束直徑
(注3)		約ø300μm約ø500μm
電源電壓12～24V DC±10%　脈動P-P10%以下
消耗電流(注4)40mA以下(電源電壓24V DC時)、65mA以下(電源電壓12V DC時)
控制輸出<NPN輸出型>
NPN開路集電極晶體管
・ 最大流入電流：50mA
・外加電壓：30V DC以下(控制輸出-0V之間)
・ 剩余電壓：1.5V以下(流入電流50mA時)
・ 漏電流：0.1mA以下

<PNP輸出型>
PNP開路集電極晶體管
・ 最大流入電流：50mA
・ 外加電壓：30V DC以下(控制輸出-+V之間)
・ 剩余電壓：1.5V以下(流出電流50mA時)
・ 漏電流：0.1mA以下
 輸出動作入光時ON/非入光時ON　可切換
短路保護配備(自動恢復)
模擬輸出模擬電壓輸出・輸出范圍：0～5V(報警時：+5.2V)
・輸出阻抗：100Ω
模擬電流輸出(注5)・輸出范圍：4～20mA(報警時：0mA)
・輸出阻抗：300Ω
反應時間1.5ms／5ms／10ms　可切換
外部輸入〈NPN輸出型〉
NPN無接點輸入
・輸入條件
無效：+8～+V DC或開路
有效：0～+1.2V DC
・輸入阻抗：約10kΩ

<PNP輸出型>
PNP無接點輸入
・輸入條件
無效：0～+0.6V DC或開路
有效：+4～+V DC
・ 輸入阻抗：約10kΩ
污損度2
使用標高2,000m以下
耐
環
境
性		保護構造IP67(IEC)
使用環境
溫度		-10～+45℃(注意不可結露、結冰)、儲存時：-20～+60℃
使用環境
濕度		35%RH～85%RH、儲存時：35%RH～85%RH
使用環境
照度		白熾燈：受光面照度3,000 lx以下
耐振動耐久10～55Hz(周期1分鐘)  雙振幅1.5mm  XYZ各方向2小時
耐沖擊耐久500m/s2(約50G)  XYZ各方向3次
電纜0.2mm2 5芯復合電纜，長2m
延長電纜0.3mm2以上電纜　最多延長至全長10m

材質本體外殼：壓鑄鋁　前罩：丙烯基
重量本體重量：約35g(不含電纜)，約85g(含電纜)


(注1):未指定測量條件時，使用條件如下：電源電壓：24V DC 環境溫度：+20℃ 響應時間：10ms、測量中心距離的模擬輸出值。對象物體：白色陶瓷。
(注2):根據FDA規則中Laser Notice No.50(2007.6.24)規定，以FDA規則(21 CFR 1040.10以及1040.11)為基準。
(注3):測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光，并且檢測點范圍有高于檢測點本身的強反射，測定結果可能會受到影響。
(注4):從2016年6月生產的產品開始進行規格變更。
2016年5月前生產的產品： 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)
(注5):從2016年6月生產的產品開始追加了模擬電流輸出功能。
(注6):自2017年3月生產的產品開始符合UL/c-UL認證。


種類測量中心距離30mm型測量中心距離50mm型測量中心距離100mm型
型
號		NPN
輸出		HG-C1030HG-C1050HG-C1100
PNP
輸出		HG-C1030-PHG-C1050-PHG-C1100-P
符合規則及認證EMC適合指令、FDA規則、UL/c-UL認證（注6）
測量中心距離30mm50mm100mm
測量范圍±5mm±15mm±35mm
重復精度10μm30μm70μm
直線性±0.1% F.S.
溫度特性0.03% F.S./℃
光源紅色半導體激光　2級(JIS/IEC/GB)/Ⅱ級(FDA)(注2)
最大輸出：1mW、投光波峰波長：655nm
光束直徑
（注3）		約ø50μm約ø70μm約ø120μm
電源電壓12～24V DC±10%　脈動P-P10%以下
消耗電流（注4）40mA以下（電源電壓24V DC時）65mA以下（電源電壓12V DC時）
控制輸出 〈NPN輸出型〉
NPN開路集電極晶體管
・ 最大流入電流：50mA
・ 外加電壓：30V DC以下（控制輸出-0V之間）
・ 剩余電壓：1.5V以下（流入電流50mA時）
・ 漏電流：0.1mA以下

〈PNP輸出型〉
PNP開路集電極晶體管
・ 最大源電流：50mA
・ 外加電壓：30V DC以下（控制輸出-＋V之間）
・ 剩余電壓：1.5V以下（流出電流50mA時）
・ 漏電流：0.1mA以下
輸出動作入光時ON/非入光時ON　可切換
短路保護配備(自動恢復)
模擬輸出模擬電壓輸出・輸出范圍：0～5V(報警時：+5.2V)
・輸出阻抗：100Ω
模擬電流輸出(注5)・輸出范圍：4～20mA(報警時：0mA)
・輸出阻抗：300Ω
反應時間1.5ms／5ms／10ms 可切換
外部輸入〈NPN輸出型〉
NPN無接點輸入
・輸入條件
無效：＋8～＋V DC或開路
有效：0～＋1.2V DC
・輸入阻抗：約10kΩ

<PNP輸出型>
PNP無接點輸入
・輸入條件
無效：0～＋0.6V DC或開路
有效：＋4～＋V DC
・ 輸入阻抗：約10kΩ
污損度2
使用標高2,000m以下
耐環境性保護構造IP67(IEC)
使用環境
溫度		－10～＋45℃（注意不可結露、結冰）、存儲時20～＋60℃
使用環境
濕度		35%RH～85%RH，存儲時：35%RH～85%RH
使用環境
照度		白熾燈：受光面照度3,000 lx以下
電纜0.2mm2 5芯復合電纜，長2m
材質本體外殼：壓鑄鋁　前罩：丙烯基
重量本體重量：約35g(不含電纜)，約85g(含電纜)


(注1):未指定測量條件時，使用條件如下：電源電壓：24V DC 環境溫度：+20℃ 響應時間：10ms、測量中心距離的模擬輸出值。對象物體：白色陶瓷。
(注2):根據FDA規則中Laser Notice No.50(2007.6.24)規定，以FDA規則(21 CFR 1040.10以及1040.11)為基準。
(注3):測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光，并且檢測點范圍有高于檢測點本身的強反射，測定結果可能會受到影響。
(注4):從2016年6月生產的產品開始進行規格變更。
2016年5月前生產的產品： 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)
(注5):從2016年6月生產的產品開始追加了模擬電流輸出功能。
(注6):自2017年3月生產的產品開始符合UL/c-UL認證。


種類測量中心距離50mm型

型
號		NPN
輸出		HG-C1050L

PNP
輸出		HG-C1050L-P

符合規則及認證EMC適合指令、UL/c-UL認證（注4）

測量中心距離50mm

測量范圍±4mm

重復精度20μm

直線性±0.3% F.S.
溫度特性0.03% F.S./℃

光源紅色半導體激光　1級(JIS/IEC/GB)
最大輸出：0.2mW、發光光束波長：655nm

光束直徑
（注2）		約ø150μm

受光元件CMOS圖形傳感器

電源電壓12V～24V DC±10%　脈動P-P10%

消耗電流40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)

控制輸出 〈NPN輸出型〉
NPN開路集電極晶體管
・ 最大流入電流：50mA
・ 外加電壓：30V DC以下（控制輸出和0V之間）
・ 剩余電壓：1.5V以下（流入電流50mA下）
・ 漏電流：0.1mA以下

〈PNP輸出型〉
PNP開路集電極晶體管
・ 最大源電流：50mA
・ 外加電壓：30V DC以下（控制輸出和＋V之間）
・ 剩余電壓：1.5V以下（流出電流50mA下）
・ 漏電流：0.1mA以下

輸出動作入光時ON/非入光時ON　可切換

短路保護配備(自動恢復)

模擬輸出電壓・輸出范圍：0V~5V(報警時：+5.2V)
・輸出阻抗：100Ω

電流・輸出范圍：4mA~20mA(報警時：0mA)
・負載阻抗：300Ω最大

反應時間1.5ms/5ms/10ms 可切換

外部輸入〈NPN輸出型〉
NPN無接點輸入
・輸入條件
無效：＋8V～＋V DC或者開放
有效：0V～＋1.2V DC
・輸入阻抗：約10kΩ

<PNP輸出型>
PNP無接點輸入
・輸入條件
無效：0V～＋0.6V DC或者開放
有效：＋4～＋V DC
・ 輸入阻抗：約10kΩ

保護構造IP67(IEC)

污染度2

使用環境溫度－10℃～＋45℃（注意不可結露、結冰）、存儲時：－20℃～＋60℃

使用環境濕度35%RH～85%RH、存儲時：35%RH～85%RH

使用環境照度白熾燈：受光面照度3,000 lx以下

使用標高2,000m以下

電纜0.2mm2 5芯復合電纜長2m

材質本體外殼：鋁鑄件 前面蓋板：丙烯基

重量約35g(不含電纜)、約85g(含電纜)

適用規格符合EMC指令


(注1):未指定測量條件時，使用條件如下：電源電壓：24V DC、環境溫度：+20℃、反應時間：10ms、測量中心 距離的模擬輸出值。對象物體：白色陶瓷。
(注2):該值為測量中心距離上的值。按照中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有漏光，并且 檢測點范圍有高于檢測點本身的強反射，檢測結果可能會受到影響。
(注3):測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光，并且檢測點范圍有高于檢測點本身的強反射，測定結果可能會受到影響。
(注4):HL-C1050L(-P)自2017年3月生產的產品開始符合UL/c-UL認證。
