項目背景

在現代電子設備中，連接器扮演著核心角色，其品質是保障整機性能與可靠運行的基礎。
作為連接器內承擔信號傳遞和電力輸送的核心部件，Pin針的各項幾何特征（如總數、排列定位、針尖平整度以及是否存在物理損傷）必須進行極其精密的測量與核查。

以往依賴人眼的檢測方式存在明顯短板：不僅作業速度慢、受人員狀態影響大（易疲勞導致誤判），而且在面對日益嚴苛的微米級精度標準時顯得力不從心。

相比之下，基于機器視覺的自動化檢測方案展現出了顯著優勢：
其非接觸式測量避免了損傷風險；高速圖像處理能力完美匹配現代產線節奏；
算法驅動的判定機制則確保了檢測結果的極高一致性與客觀性，使其成為解決連接器Pin針高精度、高效率檢測需求的優選技術路徑。

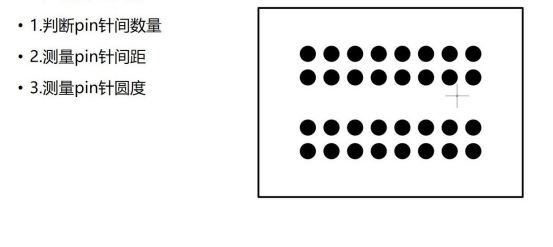

項目需求

解決方案

用相機采集圖片，預處理，利用Blob分析識別定，高分辨率工業相機：精確捕捉Pin針細節。

定制化光學系統：采用環形光源、同軸光或條形光源組合，優化打光角度，凸顯Pin針輪廓、高度差異及表面缺陷（如劃痕、異物）。

精密運動平臺（可選）：用于多角度成像或定位被測連接器。

核心檢測算法：

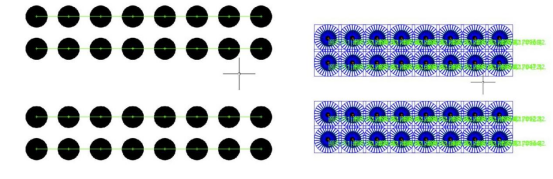

定位與計數： 模板匹配或Blob分析快速定位連接器及所有Pin針，確保數量正確。

位置精度： 亞像素邊緣檢測測量各Pin針相對于基準或彼此的實際坐標，對比設計公差。

共面度： 激光三角測量或聚焦成像技術，非接觸式精確測量所有Pin針尖端高度，計算最大高度差（共面度）。

缺陷識別： 結合形態學處理、特征提�。ㄈ玳L寬比、面積）及深度學習（針對復雜缺陷），自動檢出彎曲、斷裂、變形、污染等。

輸出與控制：

實時顯示檢測結果（OK/NG）及具體參數數值。

生成檢測報告，支持?jǐn)?shù)據追溯。

NG品自動剔除信號輸出，無縫對接產線。
