GPRS、5G、4G、NB-IoT、LoRa、GSM、北斗

    河流水文監測、地下水資源監測是洪水汛期預警、地下水資源破壞地表沉陷的主要手段。但由于監測位置偏遠、間距較大，偏遠地區無通信網絡，汛期安全隱患，又需要實時全年監測，這給水文水資源測報工作帶來了很多困難。

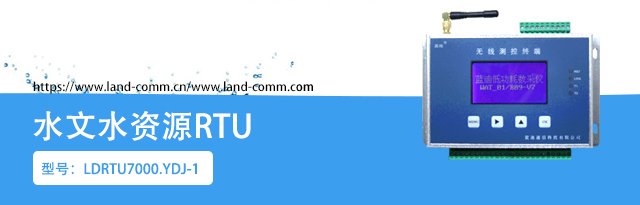

    藍迪水文水資源RTU針對水文水資源監測的上述難點而設計，是一款多功能、低功耗、適用于惡劣工況環境的遠程遙測設備，可廣泛應用于水位、雨量、圖像、水質、流速、流量等監測項目。

解決

   防汛、防凌工作中，水文、氣象的情報、預報業務

   干流、支流、地下水水質監測

   測站及斷面水流量、水質監測

   水生態、水環境監測以及研究、分析

   地表及地下水資源量、總量

○ ○ ○ ○ ○ ○

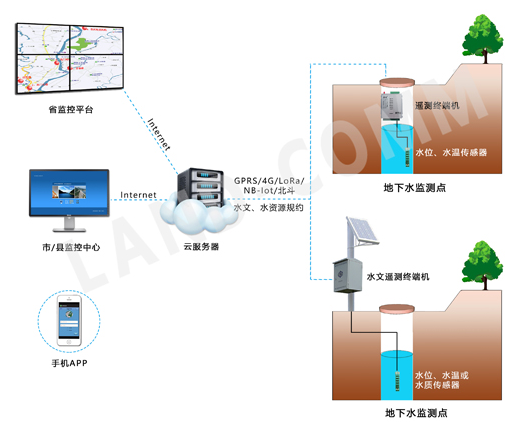

示意圖

產品功能

傳輸功能	內嵌通信模組,可無線通信網絡 （4G/5G/GPRS/NB-IoT/LoRa/北斗）； 可有線以太網；藍牙	數據接口	模擬量信號輸入：4-20mA、0-5V 模擬量信號輸出：4-20mA、0-5V 數字信號輸入：脈沖信號、電平信號、干觸點信號 數字信號輸出：繼電器信號輸出，承載 電流<5A 數字接口輸入：1路RS232/RS485接口，可接用戶智能儀表
設備報警功能	監測數據超時報警；設備防拆、防盜報警
監測功能	可接各類傳感器，采集水雨情數據、電池電壓、設備狀態、箱門狀態
		抄表功能	內嵌多種廠家儀表協議，統一數據主動 上報格式，降低上位機開發難度
控制功能	繼電器控制輸出 模擬量4-20mA輸出
遠程管理功能	遠程參數設置、遠程程序升級	數據存儲功能	采集數據定時存儲，存儲周期可任意設置
通信協議	水文水資源監測數據傳輸規約 (SL323-2011)實時雨水情數據庫寫庫軟件 標準MODBUS-RTU協議，支持組態軟件， 如：亞控、力控、杰控、紫金橋等 藍迪68協議：自定義	數據補招功能	當設備本次的上報由于網絡或其他原因無法上報成功時，本次數據會自動保存，在下次上報時一起上報

技術指標

供電電源：	DC+5V～+24V	工作電流：	DC+12V 待機<10mA、發射<150mA
工業時鐘：	內置工業時鐘，自動校時	采集分辨率：	模擬量：≤0.5%、脈沖量：≤0.01%
工作模式：	定時主動上報，上報周期可任意設置、 監測數據超限時立即上報；中心問答式 上報	采集精度：	本地串口設置、遠程參數設置
		遠程維護：	終端程序可以遠程升級
上報方式：	數據可以上報到1個監控中心，也可以同時上報到4個監控中心	供電方式：	市電220V、太陽能供電、電池組供電
		參數設置：	24bit
數據間隔：	采樣/存儲/上報時間間隔可任意設置

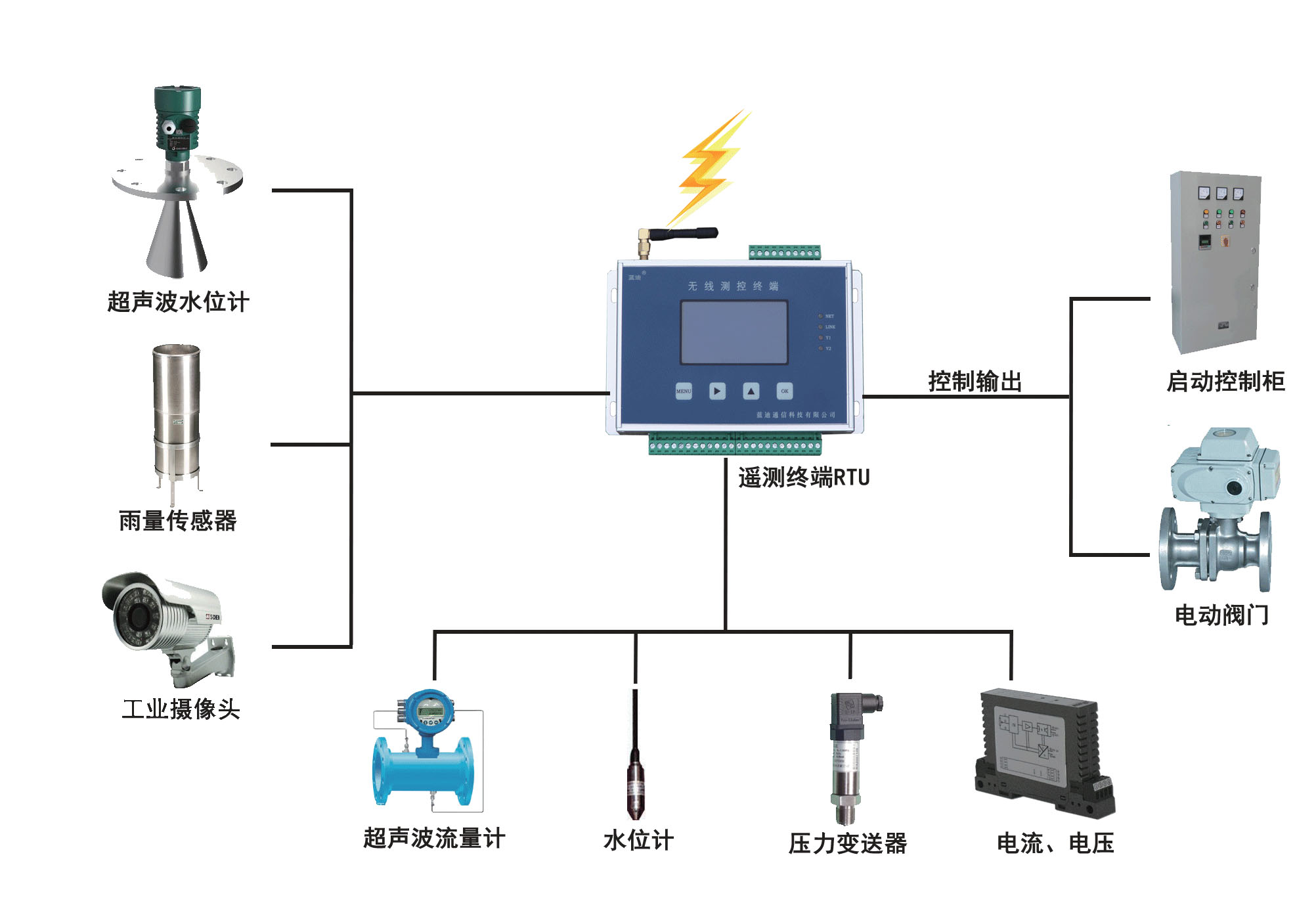

產品集成應用

  產品特點

☆ 水資源監測數據通信規約(SZY206-2012)

☆ 水文監測數據傳輸規約（SL 651-2014）

☆ 水文遙測終端機（SL 180-2015）

☆ 水資源監控設備基本技術條件（SL426-2008）

☆ 水資源監測設備質量檢驗（SZY205-2016）

☆ 水資源監測設備技術要求（SZY203-2016）

☆ 可追加地方行業技術標準

☆ 取得“全國工業產品生產許可”

  接口豐富、功能全面

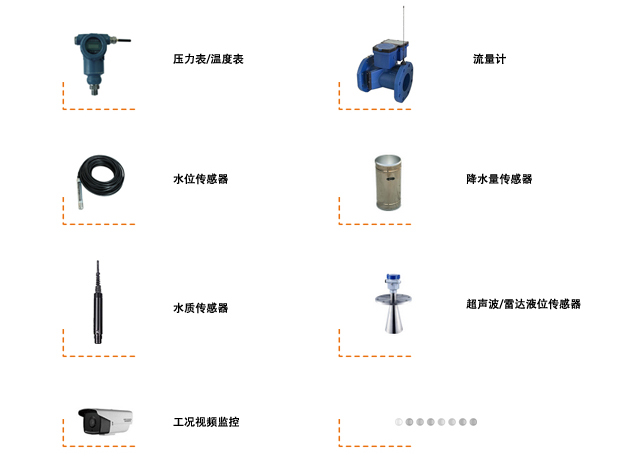

    多路采集接口，可對接各類傳感器/智能儀表，可滿足水位、降水量、影像等多樣化監測需求。

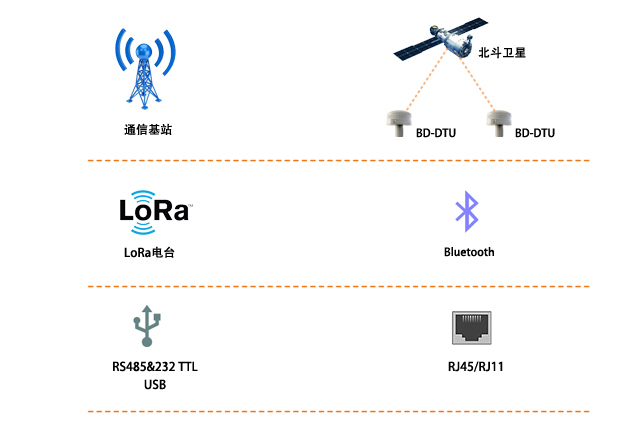

  多種通信方式可選

  可與國家/省/市大型監測平臺對接

	◆ 水文水資源監測數據通信、傳輸規約	◆ 通信服務軟件
	◆ 數據庫	◆ OPC接口

  產品規格

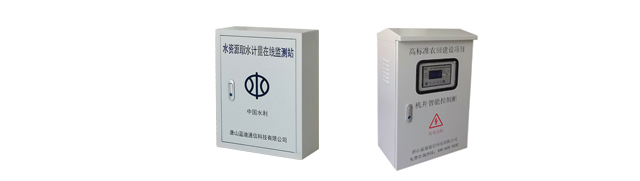

不銹鋼配電柜                        合金配電箱控制柜

規格：500*397*160mm、480*360*200mm、700*540*240mm，支持定制

  終端產品低功耗設計、電源適配系統設計

○ 待機電流≈1mA，平均工作電流約為10mA。

○ 采集數據、視頻圖像瞬間為儀表/攝像機供電

水文水資源監測設備，運轉作業情況下，電源供電情況：

太陽能硅板	20W/30W

蓄電池/免維護電瓶	24AH

換能器	可接太陽能、市電、蓄電池

  工業品質，更適合野外惡劣作業環境

               ☆ 電源、信號進線多級隔離
               ☆ 工業級、高可靠器件
               ☆ 耐寒、耐高溫，工作溫濕度：-40°~+85℃；0~95%（無凝露）
               ☆ 抗強電磁干擾性，數據傳輸容錯率強

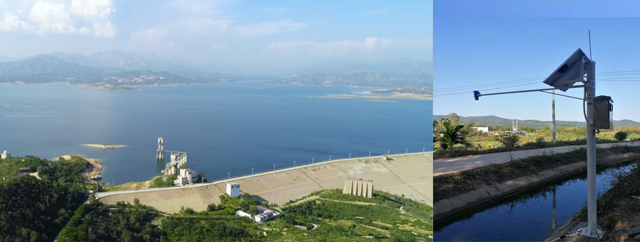

典型應用
