1. 現狀描述

隨著城市規模不斷擴大和企業數量快速增加，人工抄表收費的方法，不僅勞動強度大而且管理費用高，這成為費用收繳的一個難題。為了解決供熱部門的這些難題，我公司研發了IC卡熱網預付費管理系統。此系統不僅能夠支持中心售卡及遠程充值，對售卡、用熱等信息進行記錄，形成報表，而且能夠遠程監控各使用單位的用熱信息，對合理有效的節約高效使用熱網資源起到了積極的作用。

2. 建設目標

（1）加強重點用熱企業的監管，實時掌握轄區內取熱用戶的用熱情況。

（2）初步形成與蒸熱管理制度相適應的供熱監控能力，逐步增強支撐供熱定量管理能力。

（3）可以實時掌握各重點用戶取用熱信息，為熱資源管理制度考核提供手段和依據。

    供熱監控直接讀取表底數，更精確。如果有一天出現設備故障，原有的傳統供熱監控方式會導致供熱漏記，但是新系統杜絕了這個現象，因此我公司的供熱（蒸汽）監測管理系統更精確。

地方供熱管理單位在征收使用費用時可以做到有理可循、有證可依，避免和取熱戶計量糾紛。

3. 系統方案

在現場安裝監測終端箱，里面裝有MGTR-W4022 IC卡流量控制器，通過刷卡控制閥門的啟停，刷卡取熱，再次刷卡停止供熱，卡上余額不足，欠費關閥，MGTR-W4022液晶屏上會顯示取熱量，欠費時也會提示充值。也可遠程控制閥門的啟停。

內部的GPRS無線數據傳輸模塊加電后自動登陸移動通信的GPRS網絡，根據設定的測試時間間隔自動上報監測數據（到監測中心的數據管理系統服務器。

監測中心機房配有專用服務器計算機，服務器安裝相應系統軟件及服務器系統。

本系統可實現如下功能：

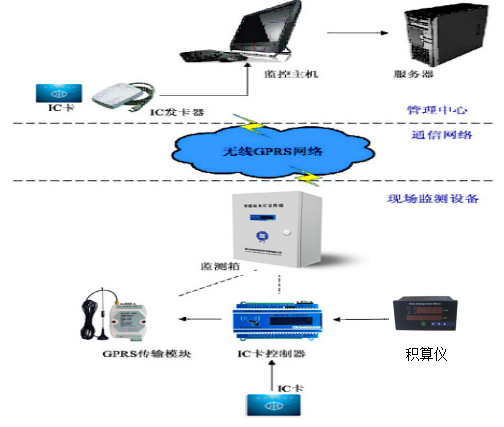

1.1 系統拓?fù)鋱D

1. IC卡蒸熱管理系統主要技術特點

ü 組網運營成本低

利用現有的網絡資源作為通訊載體；利用公網或?qū)＞W(wǎng)作為計算機中心與終端的數據傳輸載體，施工簡單，運營維護成本低。采用模塊化設計，便于后期維護。

ü 適用范圍廣

我公司可根據用戶具體需求設計，軟件功能可根據用戶定制，滿足數據監測、數據查詢、數據統計等的具體需求。系統適用于供熱公司、水利局、小區物業管理公司等需要數據采集計量的有關單位。

ü 技術先進

系統設計簡單明了，集數據采集、設備控制、無線通訊、數據發布等多種技術于一體，處于國內領先水平。

ü 高準確性和實用性

抄收率、準確率高于國標；系統對采集的數據嚴格校驗；從采集、傳輸至存儲全過程采取多種技術措施保證數據的高準確性和實用性。

ü 系統高可靠性

系統軟、硬件設備具有超強抗沖擊能力，出現意外情況，均不引起系統功能喪失或影響系統正常運行；對意外情況引起的故障，系統具備自恢復能力。保證了系統高可靠性。

ü 系統組網靈活多樣

系統有多種聯網接口， GPRS/CDMA和以太網，用戶可以根據自己的實際情況，選擇最實用和經濟的方式，既可以選擇一種方式也可以多種方式并存。

ü 開放的數據庫設計

支持用戶自定義的監測站點擴充，監測傳感器擴充。適應供熱企業不斷發展的需要。

ü 動態系統設置

用戶自定義的監測界面設置，支持虛擬站點、虛擬傳感器設置；支持實時監測數據歸并、計算，為用戶快速獲取管網運行信息提供服務。

ü 調度信息實時發布

采用先進的計算機信息、通信技術，將監測信息和調度職能部門的業務信息及時發布到企業網或因特網，實現公共信息資源共享。

ü 實時、歷史曲線等

能夠結合地形圖和大用戶流量分布圖，利用流量計監測點的實時數據或歷史數據，為水資源管理部門提供數據分析依據。

2. 系統軟件功能及特點

2.1 基礎功能

2.1.1 中心售卡充值

    在管理中心制作用戶卡、管理卡、設置卡、清零卡等多個卡種，并進行充值。

2.1.2 遠程充值

    通過管理中心為正在使用的用戶卡進行充值操作，方便現場用戶的使用。

2.1.3 卡掛失

   卡丟失后，可到管理中心辦理掛失。

2.1.4 實時監測功能

    實時顯示監測點名稱、所屬單位、瞬時值、累計值、GPRS模塊通訊狀態（現場GPRS模塊與監控中心通訊狀態）、儀表通訊狀態（現場設備與現場GPRS模塊通訊狀態）、采集數據時間等信息。

2.1.5 控制功能

    控制現場水泵或閥門設備的啟停。

2.1.6 售熱歷史記錄

    可按照不同的售卡人員、不同售熱日期進行售熱歷史查詢。

2.1.7 用熱歷史記錄

    可按照不同的用戶、不同的監測點、不同的日期進行用熱歷史查詢。

2.1.8 報警歷史記錄

    可按照不同的報警類型、不同的監測點、不同的日期進行報警歷史查詢。

2.1.9 多地區用熱對比

    展示不同地區的用熱量對比柱狀圖。

2.1.10 多用戶用熱對比

    展示不同用戶的用熱量對比柱狀圖。

2.1.11 售熱報表

    對不同地區、不同監測點的各時間段的售熱記錄進行年、月統計。

2.1.12 卡用戶管理

    對卡用戶的信息進行管理。

2.1.13 監測點管理

    對監測點的GPRS數據傳輸模塊和設備等進行管理。

2.1.14 IC卡管理

    對IC卡進行管理。

2.1.15 登錄用戶管理

    對登錄系統的用戶進行管理（必須具有管理員權限）。

2.1.16 數據備份恢復

    對現有數據庫進行備份和恢復操作。

2.1.17 系統基本設置

    對地區的基本信息進行管理、中心設置等系統運行所必須的參數進行設置。

2.2 特點

本軟件具有以下主要特點：

（1）采用C/S和B/S相結合的開發模式。對于安全性和實時性要求較高的用蒸熱（天然氣）管理核心業務采用C/S開發模式；對于信息發布、業務查詢等則采用便于操作和遠程查詢的B/S開發模式。

（2）靈活安全的操作權限管理

系統提供操作員管理功能，可以針對每個操作員和每個操作菜單進行單獨的權限設置，設置方法靈活方便，操作密碼等核心數據都進行了加密處理。

（3）方便快捷的操作界面。

3. 同類業績

河北省張家口熱力管網監控項目

山東省招遠金城熱力熱網實時監控項目

黑龍江省雞東熱力網監控項目

江蘇省江陰民達熱電廠熱力網監控項目

山東省濟南熱力公司供熱在線監測系統

赤峰市元寶山工業IC卡計量項目（水）

赤峰市林東水資源IC卡預付費計量項目（水）

新疆吐魯番地區IC卡預付費項目（水）

新疆庫車IC卡計量監測項目
