廈門才茂Zigbee技術參數

一、產品簡介

廈門才茂工業級Zigbee按照惡劣環境要求設計，具有極強的抗干擾能力、低功耗、組網靈活，性能可靠穩定等優點和特性。Zigbee是一個將RS232串口（或RS485串口）設備的串口通信立即轉換為Zigbee無線網絡通信的雙向轉換傳輸設備。才茂Zigbee設備支持3種數據傳輸協議，根據用戶自己的實際需要進行選定。Zigbee包括三種類型：協調器(Coordinator)、 路由器(Router)、終端節點（End Device），這三類設備具備不同的網絡功能，協調器時網絡的中心節點，負責網絡的發起組織、網絡維護和管理功能；路由器負責數據的路由中繼轉發；終端節點只進行本節點數據的發送和接收。在一個Zigbee應用網絡中，需要一個協調器和多個路由器或者終端節點組成。

該產品整機采用工業級設計，滿足苛刻的工業環境使用：產品工作溫度范圍達到-40oC~+85oC；產品通過了電力行業3000KV電力測試，有良好的電磁兼容性和良好的電磁抗干擾性；產品具有低功耗等特性，滿足適應低功耗環境。公司2010年被評為：“中國工控行業客戶滿意最佳供應商”。

本產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、石油檢測、安防監控、氣象檢測以及地震監測等行業。

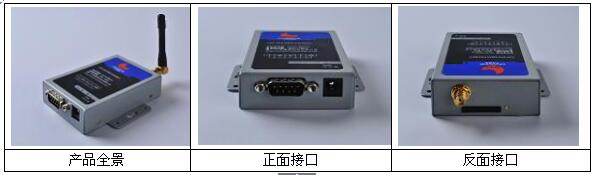

產品接口圖：

二、產品特性

工業級設計：

Ø 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

Ø 實時操作系統：內置操作系統。

Ø 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。

Ø 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

Ø 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC32V，內置電源反向保護和過壓過流保護。

Ø 串口ESD保護：串口RS232內置15KV ESD保護。

Ø 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

穩定可靠：

Ø 完善的協議棧：采用802.15.4，Zigbee2007pro無線協議棧。

Ø 多種工作模式選擇，使用方便、靈活。

Ø AT指令的系統配置和維護接口。

Ø EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。

簡單易用：

Ø 產品出廠配置默認參數，客戶只需修改個別參數，就可以實現快速使用設備。

Ø 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。

Ø 產品說明書提供快速配置說明，可以快速使用設備。

Ø 檢查軟件：通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速找出問題。

Ø 支持AT指令

Ø 設備功能完善同時簡單易用。

三、技術參數

接口類型：

供電情況：

注：可支持電池供電

物理特性：

無線參數：

其他參數：
