廈門才茂高端車載3G/4G多媒體WiFi路由器技術參數
一、 產品簡介
廈門才茂高端車載3G/4G+WiFi路由器（或者稱為3G/4G網關），是一款支持4口以太網通信，1口WAN通信，WIFI局域網（802.11 a/b/g/n/ac）通信和廣域網4G/3G無線通信功能的設備，設備加載了廣域網通信VPN隧道、WIFI局域網傳輸的安全認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。該設備同時支持移動、聯通和電信4G/3G+WIFI熱點接入的無線WIFI路由器。
設備是業內第一款符合公安部82號令具備上網行為管理功能的無線WIFI路由器。設備支持廣告PORTAL推送，支持多種認證方式（支持短信認證，支持WEB認證，支持QQ認證，支持微博認證，支持微信認證），支持公安部規定的上網行為管理，支持設備遠程管理,支持WIFI探針功能，支持用戶URL數據收集，支持用戶流量監控等功能。
才茂3G/4G+WIFI路由器為車載專用設備，設備采用金屬外殼，提供車載固定片；設備支持防塵設計；設備專門的車載抗干擾性設計，抗干擾性能好；設備采用車載專用電源設計，防止車載電源波動對設備的損壞；設備支持1個TF卡和一個固態硬盤，總容量可達2T，可以存放上千部音樂和電影；設備支持訪問緩存功能，用戶瀏覽過的信息會在設備上緩存，后面客戶訪問相同頁面和內容時，直接從設備緩存中轉發給后面訪問客戶，可以節省40～70%流量，為客戶省錢。
設備采用高性能的工業級ARM通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP、L2TP、和OPENVPN）,IPTABLE防火墻，靜態及動態路由，PPPOE，PPP server及PPP client，,DHCP server及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ主機,WEB配置，支持APN/VPDN。
支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持vlan雙活路，雙模雙撥功能，qos網絡質量管理等功能。
該產品整機采用工業級設計；支持汽車取電和動車110V供電；系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）；產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和多年的實際應用，產品性能穩定可靠。
產品通過國外CE認證，ROSH認證；國內摩爾實驗室高低溫測試認證，3C認證，電信設備入網認證，鐵道部CRCC認證。
設備應用于各種移動車輛多媒體WIFI覆蓋，如公交車WIFI、長途大巴WIFI、動車WIFI及出租車WIFI上網等，同時設備也廣泛應用在景區WIFI覆蓋及其他公共場所的WIFI覆蓋上網。

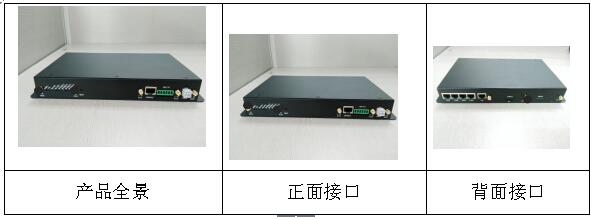

二、 產品圖片
產品接口圖：
三、 產品命名規則
公司標志 產品類別 -硬件平臺 外觀結構 網絡類型 - (特殊版本)
CM 520 - 6 2 F -（ S ）
W=WCDMA
S=TD-SCDMA
E=EV-DO
T=5模4G模塊
F=7模4G模塊（全網通）
H=HSPA+
A： 雙模 5.8GWIFI 6: 單模 5.8GWIFI 帶GPS
B：雙模 2.4GWIFI 帶GPS 7: 雙模 雙WIFI
C：雙模 5.8GWIFI 帶GPS 8: 雙模 雙WIFI 帶GPS
1：單模 雙WIFI 9: 雙模 2.4GWIFI
2: 單模 2.4GWIFI
3: 單模 5.8GWIFI
4: 單模 雙WIFI 帶GPS
5: 單模 2.4GWIFI 帶GPS
四、 車載WIFI路由器采購產品列表：
主機采購信息列表：
產品名稱 | 產品型號 | 網絡類型 | 4個LAN口 1個WAN口 5個WIFI天線 | 2個SIM/UIM卡座 | 1個TF卡卡座 （TF卡客戶購買） | GPS定位模塊 | SSD固態硬盤（固態硬盤客戶購買） |
高端車載WIFI路由器 （出廠標配）： |
|
|
|
|
|
|
|
CM520-62W | WCDMA | ü | ü | ü |
| ü |
CM520-62S | TD-SCDMA | ü | ü | ü |
| ü |
CM520-62E | EV-DO | ü | ü | ü |
| ü |
CM520-62T | 5模4G | ü | ü | ü |
| ü |
CM520-62F | 全網通 | ü | ü | ü |
| ü |
CM520-62H | HSPA+ | ü | ü | ü |
| ü |
GPS版高端車載WIFI路由器： |
|
|
|
|
|
|
|
CM520-6BW | WCDMA | ü | ü | ü | ü | ü |
CM520-6BS | TD-SCDMA | ü | ü | ü | ü | ü |
CM520-6BE | EV-DO | ü | ü | ü | ü | ü |
CM520-6BT | 5模4G | ü | ü | ü | ü | ü |
CM520-6BF | 全網通 | ü | ü | ü | ü | ü |
CM520-6BH | HSPA+ | ü | ü | ü | ü | ü |
可選配模塊采購信息列表：
1、 TF卡，容量：32G,64G,128G，256G
2、 SSD固態硬盤，容量：64G，128G，256G，512G，2T
五、 產品特性
工業級設計
項目 | 內容 |
車載電源接口 | 車載電源接口：獨有的車載電源接口設計，牢固不松脫 |
金屬外殼設計 | 工業級金屬外殼設計，消除火災隱患 |
監控手段 | 帶I\O端口，檢測和報警車輛故障,GPS車輛定位 |
工業級CPU | 工業級ARM高性能嵌入式處理；擁有兩個Krait 300 CPU核心，主頻最高1.4GHz，集成兩個多線程的網絡加速器引擎，頻率最高730MHz，可處理最高5Gbps的數據吞吐量 |
工業級無線模塊 | 采用工業級無線模塊，抗干擾強，傳輸穩定 |
實時操作系統 | 采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧 |
強化電路板 | PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠 |
工業級元器件 | 整機元器件采用嚴格篩選的工業級元器件來生產 |
工業級電源 | 寬壓電源設計，電源適應范圍為DC7V - DC32V，內置電源反向保護和過壓過流保護 |
電磁防護 | 以太網接口內置1.5KV電磁隔離防護 |
抗干擾設計 | 采用金屬外殼，屏蔽電磁干擾，系統保護等級IP31；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用 |
穩定可靠
項目 | 內容 |
車載電源接口 | 車載電源接口：獨有的車載電源接口設計，牢固不松脫 |
在線維持專利技術 | 智能防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線 |
三層系統保護 | 在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠 |
UIM/SIM卡ESD保護 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
串口ESD保護 | 串口RS232內置15KV ESD保護 |
金屬外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP31；特別適合于環境惡劣的工業控制領域 |
無線模塊 | 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證 |
高速處理CPU | 采用高速ARM的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題 |
超大內存 | DDR3容量4-16Gbits,有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失 |
內存管理MMU | 新款CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象 |
完善的協議棧 | 系統采用了完善的TCP/IP協議棧，使網絡通信性能優異，掉線概率極大降低 |
EMC性能優異 | 通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；通過CE認證，ROSH認證，3C認證，電信設備入網認證，鐵道部CRCC認證； |
功能特點
項目 | 內容 |
上 網 功 能 | 單3/4模塊撥號、雙4G模塊撥號，全網通模塊，支持LTE-TDD、LTE-FDD、TD-SCDMA、WCDMA、EVDO、GPRS、CMDA2000制式網絡撥號，支持APN/VPDN網絡撥號，智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線 |
有線接入，支持靜態ip上網、DHCP客戶端、PPPOE撥號 |
WIFI客戶端模式 |
有線為主，無線為輔工作模式 |
交換機工作模式 |
雙活路工作模式，雙活路工作模式一路用有線通信，一路用無線撥號通信，把局域網分成兩個網段，一個網段走有線，一個走無線，同時實現雙鏈路備份工作。 |
支持mwan3帶寬疊加功能 |
局 域 網 功 能 | 4個LAN局域網1000M網口。 |
雙wifi模塊，2.4G/5G可設置切換，支持802.11a/b/g/n/ac標準協議，支持接入點AP、客戶端client、點對點Ad-Hoc、接入點AP(WDS)、客戶端client(WDS)、靜態WDS工作模式。 |
全網通模塊，支持LTE-TDD、LTE-FDD、TD-SCDMA、WCDMA、EVDO、GPRS、CMDA2000制式網絡撥號，支持APN/VPDN網絡撥號 |
Vlan功能，劃分多個局域網段 |
支持dnsmasq功能，實現 DNS服務器、DHCP服務器 |
高 級 功 能 | 支持端口映射NAT功能和DMZ主機，如SNAT，DNAT |
支持靜態路由配置 |
支持TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等協議 |
支持ntp網絡時鐘 |
支持IPTABLES防火墻，包過濾功能 |
支持QOS網絡質量管理 |
支持動態DDNS：支持花生殼、88IP和dyndns域名服務商 |
支持花生殼內網版 |
支持上網緩存功能，節約通信流量減少負荷節約費用 |
支持網絡限速、IFTOP流量監控，QOS網絡質量管理，用戶應用過濾功能 |
VPN 功 能 | 支持PPTP 客戶端功能,PPTPD服務端功能 |
支持L2TP 客戶端功能,L2TPD服務端功能 |
支持OPENVPN功能 |
支持IPSEC功能 |
支持N2N功能 |
設 備 管 理 | 本地web管理，從局域網默認配置192.168.9.1:9999進入配置頁面 |
本地固件升級，可根據需要選擇是否保存配置參數 |
支持SSH管理，方便易用的控制臺shell交互環境 |
支持串口本地軟件升級 |
方便易用的COM及SYSLOG系統診斷，調試功能 |
系統狀態查看，查看當前設備工作狀態、各個工作網口的數據上下行數據包數量、vpn工作狀態等 |
支持3路控制輸出；可以控制車輛熄火等；（非標配需定制） |
公 共 Wifi 運 營 功 能 | 支持WIFI嗅探功能，嗅探終端的MAC上報到平臺分析統計 |
支持用戶URL抓取，上報到平臺分析統計 |
支持本地廣告推送功能 |
支持如影隨形廣告功能 |
支持精準廣告推送功能 |
支持本地web服務器，內嵌nginx+php+mysql服務 |
支持站點更新多媒體功能，車輛到達站點利用站點的wifi進行更新多媒體資源，節省4G流量，也加快更新速度，支持斷點續傳功能 |
支持wifidog portal功能、支持短信、密碼、微信、微博、qq認證方式。 |
遠 程 平 臺 管 理 | 遠程設備狀態查看 |
遠程設備參數批量配置 |
遠程設備固件批量升級 |
遠程設備多媒體批量更新 |
遠程設備認證方式修改 |
遠程設備分組管理、流量控制 |
遠程設備數據上報分析統計報表 |
存儲 方式 | 支持一張TF卡，最大可達256G |
支持一個SSD固態硬盤，最大可到2T |
定位 功能 | 支持GPS/北斗定位（非標配，采購時需額外告知） |
簡單易用
內容 |
產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備 |
圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置 |
產品說明書提供快速配置說明，可以快速使用設備 |
檢查軟件：提供SYSLOG日志輸出功能，可以用于參考設備工作日志，協助分析異常時原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題 |
六、 技術參數
WIFI無線參數
項目 | 內容 |
WIFI模塊 | 802.11b/g/n 雙頻3×3 MIMO（450Mbps） 802.11 ac 雙頻3×3 MIMO（1.3Gbps） |
WIFI工作頻段 | 802.11b/g/n 2.412~2.472GHz，13個信道（3個非重疊信道） 802.11a/n 5.180～5.825 GHz |
WIFI輸出功率 | 整機23dBm |
MTBF | ≥100,000小時 |
用戶數量 | 單頻支持同時150個用戶接入，雙頻支持同時253個用戶接入。 |
安全參數 | 支持64/128位WEP加密； 支持WPA-PSK/WPA2-PSK認證類型 支持TKIP、CCMP/AES加密算法； |
傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達150米 |
GPS參數
項目 | 內容 |
模塊 | 采用工業級GPS/北斗模塊 |
接收機類型 | 接收全球定位系統， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度； 支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO |
定位精確度 | Position：2.5m CPE SBAS:2.0m CPE |
速度精度 | 速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒） |
時間精度 | 1微妙同步GPS時間 |
捕捉時間 | 冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒 |
數據格式 | NMEA-1083,SiRD二進制 |
輸入信息 | NMEA,SiRF二進制 高度/位置/日期/時間 |
輸出信息 | NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL |
秒脈沖輸出 | 1pps精度±1us |
導航數據更新速率 | 5Hz |
靈敏度 | 跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm |
無線模塊技術參數
LTE 4G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段（支持國外頻段） | LTE TDD: Band 38/39/40/41 LTE FDD: Band 1/2/3/4/5/7/13/17/25 TD-SCDMA: Band 34/39 GSM: Band 2/3/8 UMTS: Band 1/5 |
編碼方案 | LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 (DL:下載速率、UL上傳速率) | LET TDD: DL 61Mbps/UL 18Mbps LET FDD： DL 100Mbps/UL 50Mbps DC_HSPA+: DL 42Mbps/UL 5.76Mbps HSPA+: DL 28Mb/s(Category 18) HSdPA: DL 14.4Mb/s(Category 8) HSUPA+: DL 42Mbps/UL 5.76Mbps WCDMA CS: DL 64kbps/UL 64kbps WCDMA PS: DL 384kbps/UL 384kbps EDGE: DL 237Kbps/UL 118Kbps GSM: DL 171Kbps/UL 171Kbps |
發射功率 | WCDMA/HSDPA: 24dBm LET: 23 dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
聯通3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 1/2 |
編碼方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD |
通信帶寬 | HAPA+: DL 21Mbps/UL 5.76Mpbs HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps WCDMA： DL 384Kbps/UL 384Kbps EDGE: DL 237Kbps/UL 118Kbps GPRS： DL 85.6kbps/UL 85.6kbps CSD: UL 14.4kbps |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
移動3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | TD-SCDMA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
編碼方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信帶寬 | DL 2.8Mbps/UL 384Kbps |
發射功率 | <24dBm |
接收靈敏度 | <-108dBm |
功能支持 | 支持數據、語音、短信和傳真 |
電信3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻 |
編碼方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信帶寬 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
發射功率 | <23dBm |
接收靈敏度 | <-107dBm |
功能支持 | 支持數據、語音、短信和傳真 |
系統配置
項目 | 內容 |
CPU | 工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核) |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
FLASH | NOR FLASH 256Mbit，有足夠大的存儲空間來存放程序和數據 |
DDR3 | 內存支持32bit DDR3 4G-16Gbits，有足夠大的緩存來提高系統運算速度 |
TF卡 | 支持最高256G TF卡，可以存放上千部音樂和電影 |
SSD固態硬盤 | 支持最高2T大容量固態硬盤，可存儲資源更加豐富 |
操作系統
項目 | 內容 |
操作系統 | 采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； |
功能參數
項目 | 內容 |
表容量 | MAC表：1000 ARP表：1000 路由表：256 NAT會話數：20000 |
業務容量 | 最大無線關聯用戶數：每頻點100 并發用戶數：254 路由轉發（不啟用NAT）：90Mbps 路由轉發（啟用NAT）：70Mbps |
接口類型
項目 | 內容 |
WAN口 | 1個10/1000M自適應WAN口，內置隔離，支持自動翻轉（Auto MDI/MDIX）； 支持PPPOE |
以太網口 | 4個10/1000M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）； 內置1.5KV電磁隔離保護 |
串口 | 1個RS232 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗 波特率：300bps - 115200bps 流控：無流控 |
I/O口 | 支持3路由I/O口，可以應用于車輛檢測和控制。此功能非標配，需要定制。 |
指示燈 | 電源指示燈； SYS系統指示燈； 鏈路1在線狀態指示燈； 鏈路1無線信號指示燈； 鏈路2在線狀態指示燈； 鏈路2無線信號指示燈； |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐； 可以選配1M/3M/5M/10M的天線延長線，滿足不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
電源接口 | 航空頭接口或者車載接口 |
RESET按鍵 | 恢復出廠設置按鍵 |
供電情況
硬件參數
項目 | 內容 |
尺寸 | 228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件） |
重量 | 1.02kg |
天線 | 8個RP-SMA |
供電 | 峰值功耗≤12W 平均功耗9W 電源適配器12V DC，+/-10% |
溫度 | 工作溫度：-35℃～75℃ 擴展工作溫度：-40℃～80℃ 存儲溫度：-40℃～85℃ |
濕度 | 工作濕度：5%～95% （非凝結） 存儲濕度：0%～100% （非凝結） |
防護等級 | IP31 |
認證 | CCCI認證 |
指示燈說明
指示燈 | 狀態 | 說明 |
POWER電源指示燈 | 電源指示燈亮 | 設備電源正常 |
電源指示燈滅 | 設備未上電 |
SYS系統指示燈 | 系統指示燈閃爍 | 有程序運行 |
系統指示燈滅 | 沒有程序運行 |
Online1 （SIM卡1） | Online1指示燈亮 | 設備已登錄網絡 |
Online1指示燈滅 | 設備未登錄網絡 |
Online2 （SIM卡2） | Online2指示燈亮 | 設備已登陸網絡 |
Online2指示燈滅 | 設備未登錄網絡 |
信號指示燈1 | 信號指示燈1-1滅，信號指示燈1-2滅 | Sim卡1的信號<12 |
信號指示燈1-1亮，信號指示燈1-2滅 | Sim卡1的信號≥12且<25 |
信號指示燈1-1亮，信號指示燈1-2亮 | Sim卡1的信號≥25 |
信號指示燈2 | 信號指示燈2-1滅，信號指示燈2-2滅 | Sim卡2的信號<12 |
信號指示燈2-1滅，信號指示燈2-2滅 | Sim卡2的信號≥12且<25 |
信號指示燈2-1滅，信號指示燈2-2滅 | Sim卡2的信號≥25 |
