廈門才茂工業級GPRS MODEM CM3100技術參數
一、產品簡介
廈門才茂工業級GSM/GPRS MODEM CM3100，是一款基于移動GSM/GPRS網絡平臺，內嵌工業級GSM/GPRS無線模塊的短信和上網設備。標準工業級規范設計，支持PDU和TXT短信格式，具有中文短信收發、英文短信收發以及無線上網功能。提供串口RS232標準接口，直接與用戶電腦或者工控設備連接，實現短消息收發功能。
公司提供短信發送和接收程序，方便客戶測試產品和發送接收短信；公司提供短信群發軟件，方便客戶給客戶群發發生祝福短信或者公司新聞公告等；公司也提供短信發送和接收DLL動態連接庫，方便客戶調研開發自己的短信軟件。設備支持串口I/O硬件復位，確保設備任何時候可以正常工作。
該產品已廣泛應用于水利報警，基站報警，電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

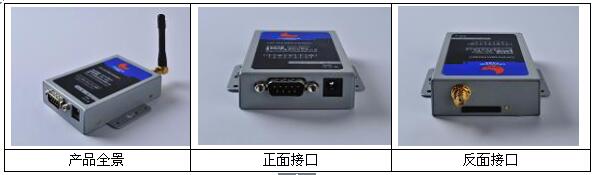

產品接口圖：
二、產品特性
工業級設計
1. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
2. 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
3. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
4. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 設備支持串口I/O硬件復位，確保設備任何時候可以正常工作。
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. 支持中文、英文、數字短信發送和接收，短信告警
2. 支持GPRS無線上網功能
3. 提供VB/VC/C#/DEPHI 動態鏈接庫DLL和測試程序，方便用戶開發和集成軟件
4. 公司提供短信群發軟件，方便客戶群發短信
5. 系統工業級設計，抗干擾能力強，系統穩定，適合在工業控制領域使用
6. 極好的低溫和高溫工作性能
7. 使用方便、靈活、可靠
8. 支持標準的AT指令
9. 支持WINDOW/LINUX操作系統
簡單易用
1. 公司提供接收和發送短信的軟件，提供群發軟件，簡單易用
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
三、技術參數
無線參數：
項目 | 內容 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持EGSM900/GSM1800MHz雙頻，可選GSM800/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS multi-slot class 10 可選class 12 |
編碼方案 | CS1~CS4 |
通信帶寬 | 理論帶寬：171.2Kb/s；實際帶寬：100Kbits>X>20Kbits/s |
發射功率 | GSM850/900：<33dBm；GSM1800/1900：<30dBm |
接收靈敏度 | <-107dBm |
功能支持 | 支持數據、語音、短信和傳真 |
接口類型：
項目 | 內容 |
串口 | 1個RS232串口 數據位：7、8位 停止位：1、2位 校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗 串口速率：110bps ~ 230400bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
指示燈 | 具有電源POWER、通信ACT及在線指示燈Online |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
UIM卡接口 | 1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
語音接口 | 標準的耳機麥克風接口（需要軟件配合才能使用） |
電源接口 | 標準的3芯火車頭電源插座 |
供電情況：
項目 | 內容 |
供電電壓 | 寬電壓設計，DC 5V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
標配電源 | DC9V/500mA |
通信電流 | 通信時平均電流：90mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC |
待機電流 | 待機平均電流：<15mA@+9VDC |
物理特性：
項目 | 內容 |
外殼 | 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
產品外形尺寸 | 81*55*20 mm（不包括天線及固定件） |
產品包裝尺寸 | 298x226x60mm |
重量 | 0.41kg |
其他參數：
項目 | 內容 |
工作溫度 | -25 oC ~+65oC |
擴展工作溫度 | -35 oC~+75oC |
儲存溫度 | -40~+85oC |
相對濕度 | 95%(無凝結) |
公司資質
內容 | 情況指標 |
公司榮譽 | 2011年被評為“中國工控行業客戶滿意最佳供應商”；公司GPRS DTU產品被評為“創新產品獎” |
高新科技企業 | 2010年被國家認定的高新科技企業 |
雙軟企業 | 2010年被國家認定的雙軟企業 |
著作版權 | 公司擁有1項保持設備穩定的專利技術證書和16個軟件著作版權證書 |
辦事處 | 全國設立了9大區域辦事處，方便為客戶提供近距離貼心服務 |
注冊資本 | 公司注冊資本1280萬；是廈門市重點扶持高新科技企業 |
歷史沉淀 | 13年的行業研發積累和行業應用考驗 |
