這些參數需要每天定時，甚至實時進行采集和監測，在傳統情況下，一般采用人工現場采集和鋪設線路進行采集，前者采集成本高，采集周期長，隨機誤差大，不利于實時監測，后者監測距離進，監測點數少，布線成本高。
利用GPRS網絡的覆蓋面廣，使用費用低，數據傳輸質量好的特點，我們推出基于GPRS網絡（CDMA、GSM）的集中實時PH值監測系統。在管理中心對全廠各個采集點的數據進行集中監控，并可以采用太陽能電池供電，對江河湖的水質進行實時監控。
本系統大的結構是C/S模式，在管理中心是一個TCP/IP的服務器，所有的監控點配置置PH值采集設備，即PH計，同時配置無線傳輸設備，即無線數據終端，監控點可以有多個，每個監控點可以分布在不同的地方，甚至全國范圍。每個監控點的無線數據終端通過TCP/IP連接到管理中心的服務器上，終端是TCP/IP的客戶端。整個系統是一個多點對一點的TCP/IP通信系統，采集的PH值數據直接發送到管理中心的計算機上，便于數據存儲和分析處理。

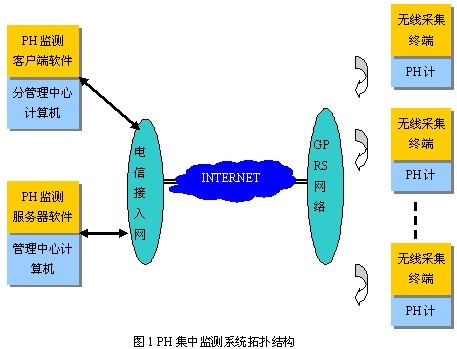

圖中的PH計放置在每個需要監測的監測點，每個PH計通過串口連接一個無線采集終端，采集終端通過GPRS無線上網，將數據通過INTERNET互聯網傳輸到管理中心。
管理中心的計算機通過ADSL、撥號、寬帶等方式連接到互聯網，接收終端傳輸過來的PH數據。多個采集終端使用一個管理中心，數據統一傳輸到管理中心。在管理中心可以設置分管理中心，分管理中心也可以接收終端的數據，但是權限不一樣，管理中心可以接收所有終端的數據，而分管理中心只能接收自己有權限管理的終端的數據。
系統功能
本無線PH集中監測系統具有下列功能：
l 多個監測點數據的集中監測，監測距離不受限制；
l 在管理中心對數據的采集間隔可以遠程設置；
l PH計可以分級，分權限管理，本級只能管理本級的ph計；
l 全天候，24小時在線數據監測；
l 系統使用簡便，運行和維護費用低；
l 系統可以任意擴展，可以任意縮減，無投資浪費；
l PH值可以設置多級報警，報警時間恢復時間可以記錄、查詢；
l PH數據的圖表分析，打印，報表等功能；
l 采集數據可以實時上傳到管理中心；
l 采集數據可以保存在終端本地，每個終端可以保存約1個月的數據。
系統設備
系統使用的設備包括無線采集終端和PH計，有中心的管理軟件。
無線采集終端的性能參數如下所示。
提供1個RS-232串行用戶接口：TXD、RXD、GND 、VCC；
用戶接口波特率：19200 bps；
提供2個狀態輸入接口和2個控制輸出接口；
3個指示燈：模塊狀態指示燈、網絡狀態指示燈、參數設置指示燈；
用戶接口支持TTL電平和RS-232電平（可選）；
使用專用電源穩壓模塊為系統供電，提高了系統的可靠性；
電源和串口防浪涌設計；
程序下載更新；
即插即用，免設置。
處理器，高速專用MCU；
數據存儲器，32K ＋512KBytes；
程序存儲器，64K Bytes；
連接器，孔式DB-9；
無線模塊；
DB9串行數據接口定義
|
管腳 |
定義 |
描述 |
|
pin1 |
POWER IN |
電源輸入，DC+5V |
|
pin2 |
TXD |
無線數據終端發送數據 |
|
pin3 |
RXD |
無線數據終端接收數據 |
|
pin5 |
GND |
地 |
|
Pin4、Pin6、Pin7、Pin8、Pin9、 |
NC |
未使用 |
RJ45輸入輸出口定義
|
管腳 |
定義 |
描述 |
|
pin1 |
IN1 |
輸入接口1，0、5V |
|
Pin3 |
IN12 |
輸入接口2，0、5V |
|
Pin5 |
OUT1 |
輸出接口1，0、5V，10mA |
|
Pin7 |
OUT2 |
輸入接口2，0、5V，1A |
|
Pin2、Pin4、Pin6、Pin8 |
GND |
地 |
l 供電電源： DC +6V~+36V
l 平均工作電流： < 450mA
l 工作溫度： -25℃～+60℃；
l 存儲溫度： -25℃～+85℃；
l 工作濕度： 5%～95%；
l

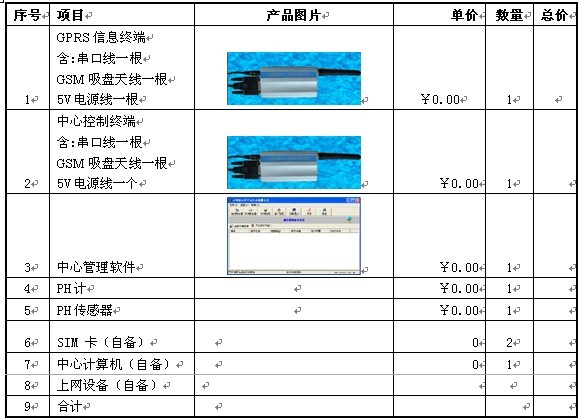

系統報價：
注1：報價不含稅
注2：SIM卡需從移動公司自購，可申請優惠
