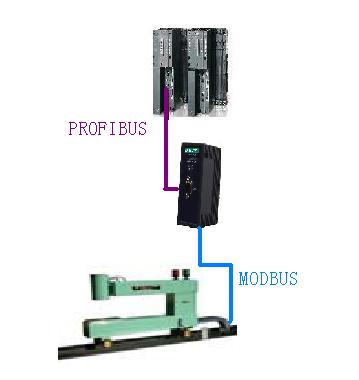

系統配置：西門子S7 400系列PLC；微硬創新MODBUS轉PROFIBUS；某廠家測厚儀。

1、微硬創新MODBUS轉PROFIBUS網關介紹：
（1）網關在MODBUS側有兩種功能：MM功能的網關在PROFIBUS-DP一側是從站，在MODBUS一側是MODBUS主站；MS功能的網關在PROFIBUS-DP一側是從站，在MODBUS一側是MODBUS從站；接口通過PROFIBUS通信數據區和MODBUS數據區的數據映射實現PROFIBUS和MODBUS的數據透明通信。
（2）無論做MODBUS主站還是從站，都支持MODBUS 01H、02H、03H、04H、05H、06H、0FH、10H號功能；
（3）PROFIBUS-DP協議，符合；JB/T 10308.3-2001: 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范；
（4）標準PROFIBUS-DP驅動接口, 波特率自適應，最大波特率6M；
（5）PROFIBUS 側的輸入/輸出數量在以下三種范圍內可以由用戶自由設定：
①I(mǎi)nput Bytes + Output Bytes ≤ 232 Bytes；
② Max Input Bytes ≤ 224 Bytes；
③ Max Output Bytes ≤224 Bytes。
（6）標準RS-232/485接口，半雙工，波特率在 2400、4800、9600、19.2K、38.4K、57.6K可選；校驗位(偶、奇、無)可選。
（7）RS232/485最大通信報文長度：發送230字節、接受230字節
（8）供電：24VDC(±5％)，200mA
（9）工作環境溫度: 0-55℃, 濕度≤90%
（10）安裝：35mm導軌。
（11）防護等級：IP20。



2、測厚儀介紹

該測厚儀為非接觸式測量，能在高溫、噴淋、粉塵狀態下連續工作，適用于可逆軋機、多機架連軋的住軋線環境適用； 適用于平整、精整軋制線使用； 抗干擾能力強； 測量精度高，反應速度快，參考AGC控制； 穩定性好，可靠性高；操作使用方便、快捷，維護、調試工作量小；提供鋼卷厚度的統計、分析軟件； 為用戶提供多機架連軋測厚系統的軟、硬件配置。

3、產品配置

采用西門子STEP7 5.4版本配置軟件，將MODBUS轉PROFIBUS網關配置到S7400 PLC中。





應用總結：采用微硬創新的MODBUS轉PROFIBUS網關后，將測厚儀接入到PROFIBUS系統，實現了數據交換。產品經過測試，運行穩定可靠，得到用戶的好評。
