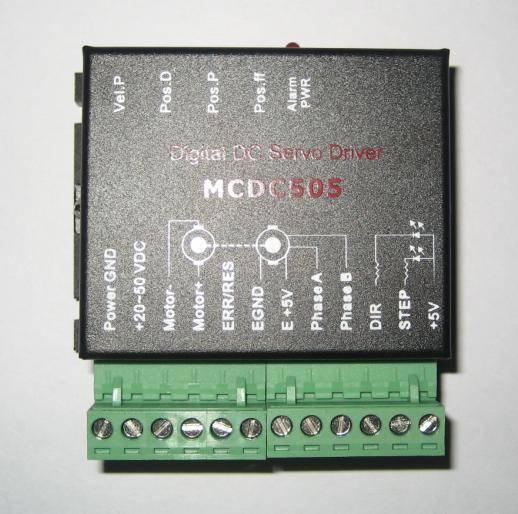

MCDC505全數字直流伺服驅動器
一、 概述
MCDC505是本公司采用DSP控制技術設計生產的低成本全閉環全數字直流伺服驅動器。包括三個閉環調節回路（位置回路、速度回路以及電流回路）�？梢怨ぷ髟谖恢�，速度和轉矩模式，:適合驅動電壓50V 功率在200W以下的直流伺服電機。
二、 特點
l 位置控制：輸入光隔離脈沖與方向（PULSE/DIR）
l 速度控制:：輸入為模擬0V~+3.3V電壓信號（由Pos.ff做速度輸入）
l 轉矩控制:：輸入為模擬0V~+3.3V電壓信號（（由Pos.ff做轉矩輸入）
l 電流環帶寬：（-3dB）2KHz（典型值）
l 速度環帶寬：500Hz（典型值）
l 位置環帶寬：200Hz（典型值）
l 過流，I2T，過壓，欠壓，過熱，超速，超差保護
l 綠燈表示運行，紅燈表示保護
三、 端口說明
|
端子號 |
符 號 |
說明 |
端子號 |
符 號 |
說 明 |
|
1 |
Power GND |
電源地 |
7 |
E +5V |
編碼器電源正極 |
|
2 |
+20～50VDC |
電源正極 |
8 |
Phase A |
編碼器A相 |
|
3 |
Motor- |
電機紅線 |
9 |
Phase B |
編碼器B相 |
|
4 |
Motor+ |
電機黑線 |
10 |
DIR |
方向 |
|
5 |
ERR/RES |
誤差報警/復位 |
11 |
STEP |
脈沖 |
|
6 |
EGND |
編碼器電源地 |
12 |
+5V |
控制信號電源 |
四、 伺服系統的參數調整和設置（電位器逆時針調時值減小，順時針調時值增大）
A ：驅動器電路板上一個四位的雙排插針，做工作模式設置，從外到里定義為1-4號位置。
1）當短接帽插都不插時，位置模式脈沖/方向。
2）插在1號位置時，速度控制，由Pos.ff做速度輸入。
3）插在2號位置時，力距控制，由Pos.ff做轉矩輸入。
4）插在1號和2號位置時，位置控制正脈沖/負脈沖輸入。
5）插在3號位置時，位置控制脈沖/方向，但轉動方向相反。
B ：電位器有11個刻度,逆時針調到頭為0,順時針調到頭為10,中間為5
Pos.ff：位置前饋調節
Pos.P ：位置比例增益調節
Pos.D ：位置微分調節
Vel.P ：速度比例增益調節
伺服系統包括三個反饋回路（位置回路、速度回路以及轉矩(電流)回路）。最內環電流回路的反應速度最快，中間環節速度的反應速度必須高于最外環位置回路。假使未遵守此原則，將會造成震動或反應不良。伺服驅動器的設計可確保電流回路具備良好的反應效能。用戶只需調整位置回路與速度回路參數。系統各參數之間總是相互制約的，如果只有位置回路增益增加，位置回路輸出的指令可能會變得不穩定，以致整個伺服系統的反應可能會變得不穩定。通�？蓞⒄障铝胁襟E對系統進行調整：
1) 將位置前饋和位置微分設為電位器刻度(3)，位置增益和速度增益先設在較低值刻度（3），然后在不產生異常響聲和振動的前提下，逐漸增加速度增益至少有振動則再減小刻度（0.5-1） 格。
2） 增加位置增益至少有振動。再增加位置微分至沒有振動。
3） 增加位置前饋使滯后和超調最小。
4） 如果電機運行時有振動，適當減少速度增益。
5） 如果電機停止時有振動，適當減少位置增益，或增加位置微分。
在整個響應無超調、無振動的前提下，應將位置增益設至最大。隨后對速度增益及位置前饋、位置微分進行微調，找到最佳值。
五、 技術指標
| //
|
