產品簡介

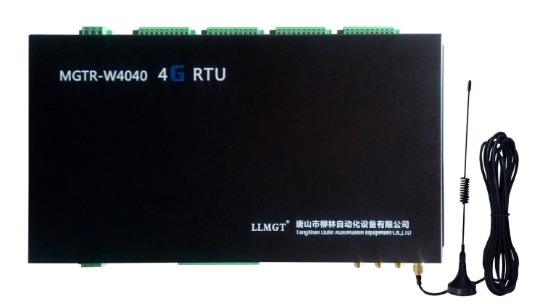

MGTR-W4040 Linux 4G智能安全遙測終端機采用四核 ARM Cortex-A7 處理器，linux操作系統。支持嵌入式數據庫SQLite3、WEB SERVER服務，支持chrome，firefox等主流瀏覽器遠程訪問查看并設置參數。硬件方面終端機全部采用工業級部件，內嵌工業級4G模塊（全網通）向下兼容GPRS。集數據采集、北斗/GPS/Glonass定位、Wifi、433Mhz無線通訊、移動偵測、加密通訊、液晶顯示（觸摸屏）、大容量存儲和遠程管理為一體的安全終端設備，廣泛應用于水利、氣象、環保、電力、鋼鐵冶金、石油化工、車載等行業。

1、核心性能

v 應用處理器：四核ARM Cortex-A7處理器

主頻最高至1.1 GHz

512KB 2級緩存

v 多媒體處理器：QDSP6 v5內核

工作頻率691.2MHz

768KB L2

v 存儲：8GB EMMC+8GB LPDDR3

v LTE特性：支持3GPP R9 CAT4 FDD and TDD

              支持1.4 - 20 MHz射頻帶寬

              支持下行2 x 2 MIMO

最大150Mbps (DL), 50Mbps (UL)

v WCDMA特性：支持3GPP R9 DC-HSPA+

支持16-QAM, 64-QAM and QPSK modulation

3GPP R6 HSUPA: Max 11Mbps (UL)

3GPP R9 DC-HSPA+: Max 42Mbps (DL)

v TD-SCDMA 特性：支持 3GPP R8 1.28 TDD

最大4.2Mbps (DL), 2.2 Mbps (UL)

v CDMA特性：最大3.1Mbps (DL), 1.8 Mbps (UL)

v GSM/GPRS/EDGE特性：GPRS：支持GPRS multi-slot class 33

編碼格式：CS-1，CS-2，CS-3和CS-4

每幀最大 4 個 Rx 時隙

EDGE：支持EDGE multi-slot class 33

支持GMSK和8-PSK

v WLAN特性：2.4G單頻段，支持802.11b/g/n，最高至150Mbps

支持AP模式

v Bluetooth特性：BT4.1 LE

v 衛星定位：GPS/GLONASS/北斗

v USB 接口：支持USB2.0高速模式，數據傳輸速率最大 480Mbps

用于AT 命令，數據傳輸，軟件調試和軟件升級等

支持USB OTG(需外加 5V 供電芯片)

v 天線接口：MAIN天線、GNSS天線、DIV天線、WIFI/BT 天線接口

v 溫度范圍：正常工作溫度：-35℃ ~ +75℃

擴展工作溫度：-40℃ ~ +85℃

2、外圍性能

v 移動偵測功能：結合工業級紅外攝像頭，箱門開門拍照報警，支持延遲拍照、連續拍照、語音報警等功能；（訂貨前提前說明）

v 視頻傳輸功能：支持接入RJ45/ WIFI攝像頭，傳輸視頻數據。

v 安全傳輸功能：支持基于網絡層的IPSec VPN和基于傳輸層的SSL VPN功能，用于保證采集到的數據在網絡傳輸過程中的安全性與完整性；（訂貨前提前說明）

v Wifi功能：支持智能手機通過Wifi熱點連接設備，并推送實時監測界面和巡檢簽到界面。

v 安全支付功能：支持微信、支付寶等多種在線支付方式，做到了遠程充值就地刷卡的功能（配合系統軟件使用）。

v 采集功能：采集壓力、溫度等變送器的標準信號（模擬量）；

采集流量計、積算儀等串口儀表（RS485/RS232）；

采集脈沖表的流量數據（脈沖信號）；

采集水泵或閥門的運行狀態；

采集設備供電狀態；

采集箱門開關狀態。

v 控制功能：支持自動控制、遠程控制、就地控制水泵、閥門等設備。

v 有線通訊功能：標準RJ45接口，支持網絡通訊，支持下接設備端口映射功能，支持路由功能，內部可設置本機IP，以及路由配置功能。

v 遠程通訊功能：支持通過4G傳輸數據，支持對設備進行遠程參數設置、程序升級，速度高達10M以上，時間縮短到1s。

v 報警功能：監測數據越限，立即上報告警信息并有語音提示。

v 存儲功能：8GB EMMC+8Gb LPDDR3。

v 存儲卡功能：實測支持32GB容量SD卡擴展，可保存圖像采集歷史數據與數據庫數據。

3、 顯著特點

v 采用linux操作系統，嵌入式數據庫，具有能夠實現復雜功能的潛力。

v 支持HTTP、HTTPS（GET POST）*方式將采集的各類儀表數據提交至指定服務器數據庫，無需軟件平臺解碼，避免一切對接障礙。

v 支持MQTT即時通訊協議。

v 對傳輸數據加密，防止機密數據在傳輸過程中被盜取（MGTR-W4140）。

v 箱門打開可延遲時間拍照也可連續多張拍照，支持語音報警。

v 通訊方式為4G傳輸，較之前GPRS傳輸，上網速度提升到10M以上，時間縮短到1s。

v 產品的每項接地點：GND，AI_GND，DI_GND，DO_GND，DAC_GND，U_GND，此六項地均為彼此隔離的，從而致使產品性能更穩定，抗干擾能力更強。

v 產品增加一路（4-20）mA輸出功能，可以通過串口通訊控制變頻器，從而控制閥門或泵的開度大小，而不再需要外置AO模塊。

v 產品共有4路串口（RS232或RS485）和1路USB接口，可以接入更多設備或儀表。

v 支持采集標準USB口協議和RS485總線的圖像采集設備。

v 支持水資源和水文應用協議。

v 既可以DC12V_24V供電，也可以采取AC220V供電，使得對產品供電方式更方便，電源為全隔離電源。

4、 特殊定制功能

v 支持根據實際水泵功率大小計算水電配比，當水電走數為非正常比率時，自動上報報警信息，做到了防盜水、盜電功能。

v 地理圍欄功能：通過定位方式，能準確知道設備所在位置，移動超過一定距離自動上傳報警信息，做到設備防盜功能。

v 支持微信、支付寶等在線充值功能，遠程充值功能強大。

v 支持LORA擴頻傳輸功能，可以和儀表設備進行短距離無線通訊。

5、 技術參數

5.1 電源

v 主板供電：DC12V_24V

              AC220V

v 電流：

開機工作時：200~500mA@12vdc
    穩定工作時：200~350mA@12vdc

5.2 采集控制功能

v 默認4路485通訊口（可以根據客戶需求更換成232接口或者mbus接口）

v 2路繼電器輸出

v 8路開關量輸出（光電隔離）

v 8路開關量輸入（光電隔離，高速脈沖計量）

v 8路模擬量輸入（出廠默認7路4~20mA，即AIN1~AIN7；1路0~15V，即AIN8，便于監測現場蓄電池電壓)

v 1路4~20mA 模擬量輸出

v 1路100M 網絡口

5.3 網絡功能

v 支持VPDN APN專網接入

v 支持DHCP Server

v 支持本地、遠程升級

v 支持參數備份及導入

v 支持DNS

v 支持流量監控

v 支持DMZ功能

v 支持定時上線、下線

v 支持事件觸發上線下線

v 支持短信、語音通知上線
