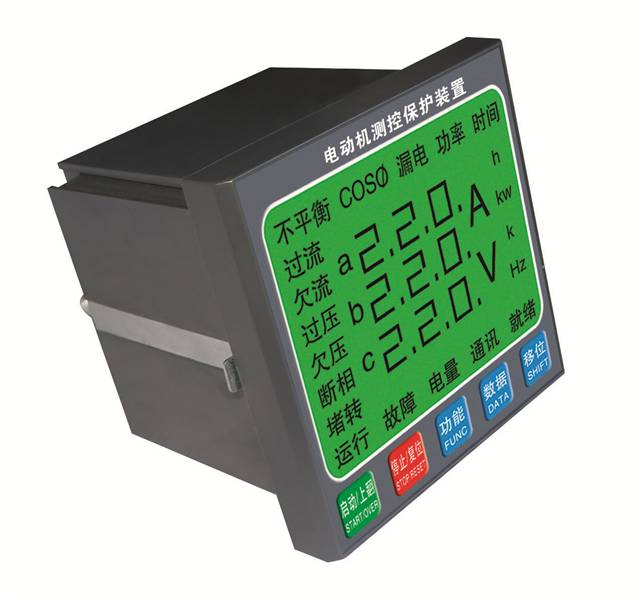

過壓保護

√

報警3秒后動作

欠壓保護

√

報警3秒后動作（“0”關閉功能）

過流（載）保護

√

電流值、動作時間可設

欠流（載）保護

√

堵轉保護

√

堵轉倍數可設

斷相（三相不平衡）保護

√

達到門限報警3秒后動作

漏電（接地）保護

√

設定漏電電流值

啟動超時保護

√

根據設備需啟動延時時間設定

逆序保護

√

自判斷動作

饋線保護

√

晃電保護

√

3秒內來電自恢復

外部故障保護

√

自判斷動作

來電延時保護

√

延時時間可設

控
制
功
能

直接啟動

√

根據啟動方式選擇接線，
設置轉換時間和啟動方式

星三角啟動

√

直接旁路啟動

√

正反轉啟動

√

降壓啟動

√

故障復位

手動復位

√

可選擇自動復位時間或“0”關閉為手動復位

自動復位

√

控制權限

面板控制

√

設定控制保護權限

遠程端子控制

√

總線控制

√

測量功能

三相電流

√

監測模塊

三相電壓

√

漏電電流

√

頻率  功率

√

功率因數  視在功率

√

電量

√

通訊功能

RS485接口

√

協議

模擬量輸出

一路DC4-20mA

√

內部DC24V供電

開關量輸入

6路光電隔輸入，功能可編

√

控制輸出

6路繼電器輸出，功能可編

√

觸點容量5A

設置提醒

全屏中文

√

LCD顯示

故障查詢

查詢近三次故障

√

時間查詢

查詢運行累計或本次時間

√

參數查詢

查詢運行、設置、故障信息、
電量功率、頻率、視在功率

√

主回路電源電壓

≤AC1160

控制繼電器輸出

無源接點  5A

安裝方式

標準35mm導軌安裝或螺絲固定

應用范圍

三相供電設備

過電壓保護

設定電壓值

110~465 V可設

欠電壓保護

設定電壓值

0~380V可設

過載（流）保護

電流設定

規格電流內可設A

動作時間

1~255S可設

欠載（流）保護

電流設定

規格電流內可設A

動作時間

0~255S可設

不平衡（斷相）保護

百分率設定

1~100%可設

漏電（接地）保護

漏電電流值設定

50~5000mA可設

動作可編程控制

堵轉保護

倍數設定

1~9i倍可設

啟動超時保護

啟動延時時間設定

1~255S可設

故障復位方式

手動復位設定

為“0”

自動復位設定

0~255S可設

20mA對應電流

設置20mA對應電流值輸出

通訊地址

本裝置通訊地址

1~255號機可設

啟動方式

選擇啟動方式

直接啟動、星三角啟動、正反啟動、直接旁路啟動、正反旁路啟動、降壓啟動可設

繼電器裝換時間

轉換時間

1~255S可設

可編程繼電器方式

啟動延時合、漏電延時合、故障跳閘合、上電延時合、報警延時合可設

編程繼電器輸出時間

輸出延時時間

1~255S可設

過載控制保護

當電動機超負載運行時，根據電動機熱容量（Q）的跟蹤計算熱過載電流。在熱過載保護計算中充分考慮了電動機轉子和定子的溫升，同時考慮了三相不平衡對電動機發熱的影響。當電流增大到控制保護值時，給予信號報警提示達到跳閘延時時間內動作。

欠載（流）保護

穿過互感器的三相電流的任何一項小于欠載設定值時給予報警提示達到跳閘時間內動作

堵轉保護

防止電動機出現嚴重運轉堵塞或電動機超負荷運行而電流增大設定設定電流倍數時，發出警報提示達到跳閘時間動作

三相電流不平衡保護

三相電流、電壓根據最小相或最大線電流的比值達到或超過整定值時發出報警提示達到跳閘時間動作

斷相保護

三相電流中任意一相沒有電流比值大于不平衡角度值時判斷為斷相故障報警提示達到跳閘條件動作

過壓保護

測控裝置監測三相電壓值，任意一相電壓超過設定值發出報警提示達到跳閘條件動作

欠壓保護

測控裝置監測三相電壓值，任意一相電壓低于設定值發出報警提示達到跳閘條件動作

漏電（接地）保護

通過外接零序電流互感器測量到設備護導體（PE）或（PEN）短路漏電電流大小來判斷漏電故障，當漏電電流大于設定值時測控裝置發出報警提示達到跳閘時間內動作

晃電保護

測控裝置連續監測設備供電電壓，當系統電壓瞬間跌落后又恢復時，電動機可以重新啟動

啟動超時保護

測控裝置連續檢測啟動電流延時時間，當舜時啟動延時時間內未完成啟動設備，三相電流還大于設定電流1.2倍時則為啟動超時保護動作跳閘

逆序保護

當保護裝置監測到三相電壓相序不正確，停止不能啟動設備

外部故障保護

當保護裝置査測到外部開關量輸入信號于裝置預設的開關量輸入狀態不一致時，裝置不能啟動

6.3A

0.55Kw-3.7Kw

0.5A-6.3A

一次線直接穿過保護裝置CT孔

20A

3 Kw-12 Kw

5A-20A

63A

10 Kw-30 Kw

10A-63A

100A

20 Kw-50 Kw

20A-100A

150A

37 Kw-90 Kw

40A-160A

300/5A

75 Kw-132 Kw

50A-300A

另配變比標準電流互感器3只

400/5A

90 Kw-200 Kw

70A-400A

600/5A

110 Kw-300 Kw

100A-600A

800/5A

155 Kw-400 Kw

150A-800A

1000/5A

220 Kw-450 Kw

250A-1000A

1500/5A

450 Kw-750 Kw

400A-1500A

1…2

裝置工作電源AC/DC 220V輸入

5…7

A/B/C三相電壓輸入

4

N中性點輸入

35…36

控制繼電器J1

33…34

控制繼電器J2

31…32

控制繼電器J3

29…30

保護輸出繼電器J4常閉

28…29

保護輸出繼電器J4常開

26…27

可編程繼電器輸出J5

21…22

零序電流輸入

3

權限控制或外部故障

15…16

4-20毫安輸出（15為+  16為-）

8

SDS停車輸入

9

DCS啟動1輸入

10

DCS啟動2輸入

11…13

設備反饋  輸入

14

DC24V輸出狀態量驅動 （只限本裝置使用）

23…24

RS485通訊接口（23為TA  24為TB）

25

裝置接地

18…20

|A-18腳/|B-19腳/|C-20腳三相電流輸入

17

二次電流輸入公共點
