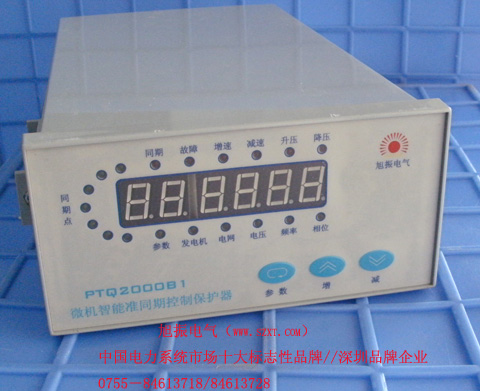

PTQ2000B1微機智能準同期控制保護器它在同期合閘前是一個準同期裝置，合閘閉鎖后是一個智能型的發電機過流、過壓器。它有多種自動調頻、調壓方式供選擇，同時專門設計有手動調節，非常適合于中小型發電廠的控制 設備。它以PIC單片機為核心，具有高集成度、高可靠性、硬件簡單、性能完善等特點。

本智能準同期控制器有很高同期精度及快捷的并網速度，并提供合閘閉鎖功能；正常工作時，數碼管可以顯示發電機電壓、發電機頻率、電網電壓、電網頻率、發電機與電網電壓差、發電機與電網頻率差、發電機與電網相位差。



主要特點
1、采用單片機數控技術為核心，具有高集成度、高可靠性、硬件簡單、功能完善等特點。
2、 10秒并網，確保捕捉第一次并網時機，精確、快捷、可靠地實現并網。
3、 自動變參數調頻、調壓，精確預測合閘相角。

4、 適合單臺發電機或單條線路的合閘并網。

5、 同期合閘后，裝置成為發電機過流過壓保護器。
6、 具有多種故障檢測功能，使用可靠、方便。
7、 數碼顯示，參數操作一目了然。

主要功能
1． 自動合閘功能。在發電機工作方式下，對待并發電機以選定的方式自動調頻、調壓，預測合閘相角達到設定值后以選定的導前時間tdq發出合閘脈沖（命令）完成并列操作。相位差指示燈直觀指示發電機與電網的相位關系，若同期成功，指示燈會一直停留在同期點上，很快（軟件）會閉鎖轉為待命狀態，同期反饋開關信號作為硬件閉鎖可以防止已合閘的通道由于誤操作再次調節和合閘。若不成功指示燈不會停留在同期點上，很快（約2秒）投入調頻功能（暫不投入調壓），再12秒后自動投入下一次同期控制。如果期間修改參數則不允許同期控制，參數修改至少2秒后才允許控制。閉鎖期間裝置處于待機狀態，直到接到重新啟動命令或通道切換命令才重新投入運行。



2、合閘人工認可功能。當發電機與電網的頻差、壓差、相位差都相近或相等的時候，用戶可以按面板的“確認”鍵或其它“認可”操作進行合閘。



3、無壓合閘功能。在證實外電網確實無電的情況下可以用“確認”鍵發出合閘命令，如果電網有電剛操作無效，必須經由同期控制才能發出合閘命令。



4、自動調頻功能。同期合閘前，調頻（速）電路在任何情況下（除發電機本身掉線外）都可以工作，跟蹤電網頻率，電網掉線時鎖定50Hz；



5、自動調壓功能。同期合閘前，調壓電路在發電機頻率GF<42Hz時不動作，在45Hz～55Hz時正常調節，電網掉線時鎖定額定電壓。



6、線路變壓器的并列。



7、同期合閘成功后本裝置變成智能過流、過壓保護器。當發電機電壓連續大于過壓設定值時發出過壓故障跳閘命令，跳閘期間若電網電壓正常，本裝置會自動跟蹤電網電壓，否則鎖定50HZ和額定電壓，3分鐘后自動解除重新允許同期控制。另外當發電機電流超過過流設定值到設定時間時發出過流故障跳閘命令，過流檢測有反時限控制和溫升預測能力，跳閘期間本裝置會自動跟蹤電網電壓或鎖定50HZ和額定電壓，5分鐘后解除重新允許同期控制。





技術條件
◆電源電壓：AC110V～280V/50HZ  DC110V～280V
◆輸入PT信號：
◆發電機（待并側）標準電壓：0V～100V+30V   0V～400V+120V
電網（系統側）標準電壓：0V～100V+30V   0V～400V+120V

發電機三相電流：0A～5A＋2A
◆電壓測量精度：不低于±0.2％

◆     頻率測量精度：不低于±0.2％



應用范圍
◆ 水力發電廠 ◆ 火力發電廠 ◆ 變電站

　

索取資料

聯系人：藍明章

聯系電話：0755－84613718（深圳市旭振電氣技術有限公司）
