產品概述

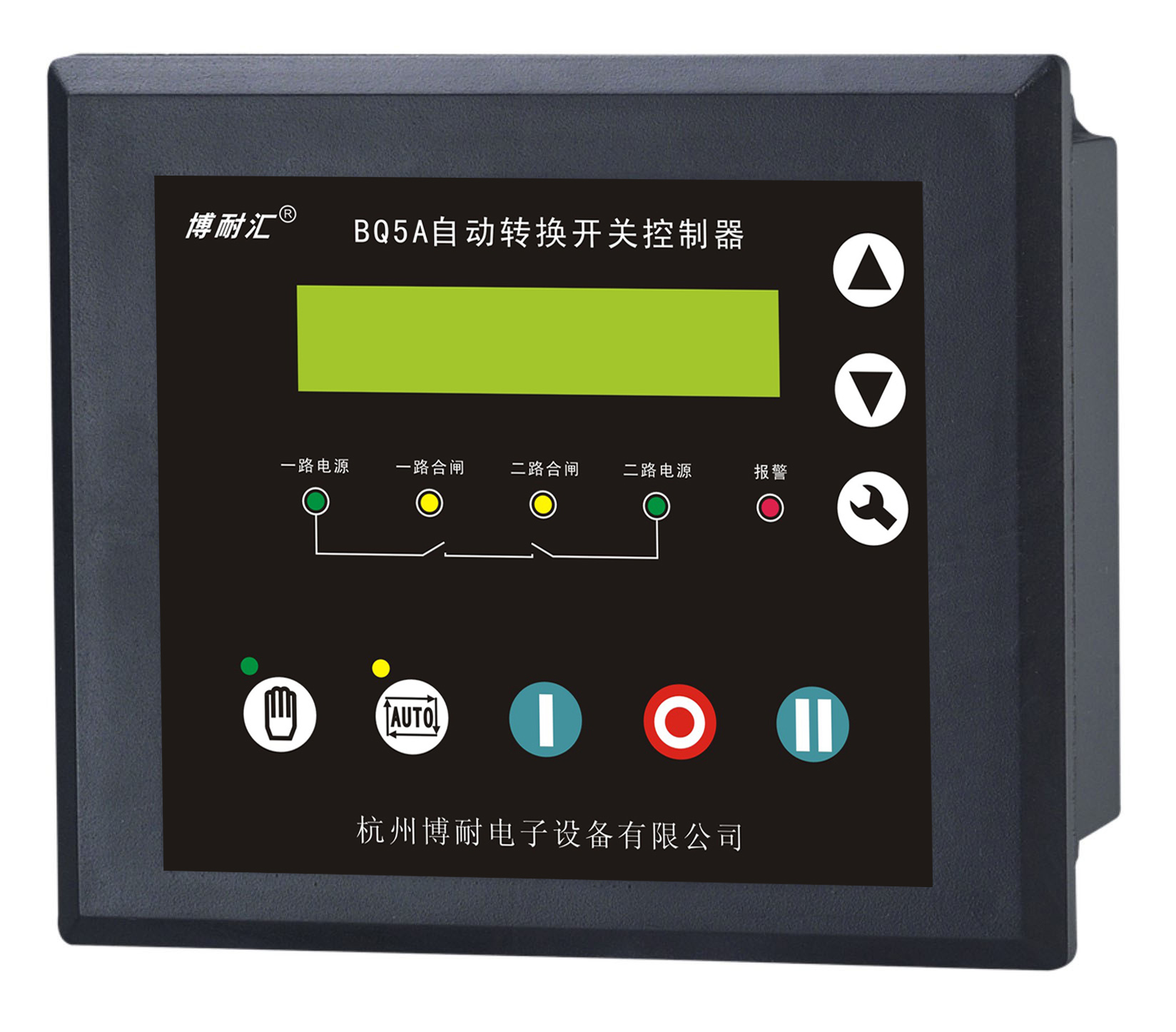

       BQ5A自動轉換開關控制器是一種自動化測量、LCD顯示為一體的智能雙電源切換系統。是雙電源切換的理想產品，在與低壓空氣斷路器配套使用后，特別適合于兩路低壓進線側的自動轉換和保護。

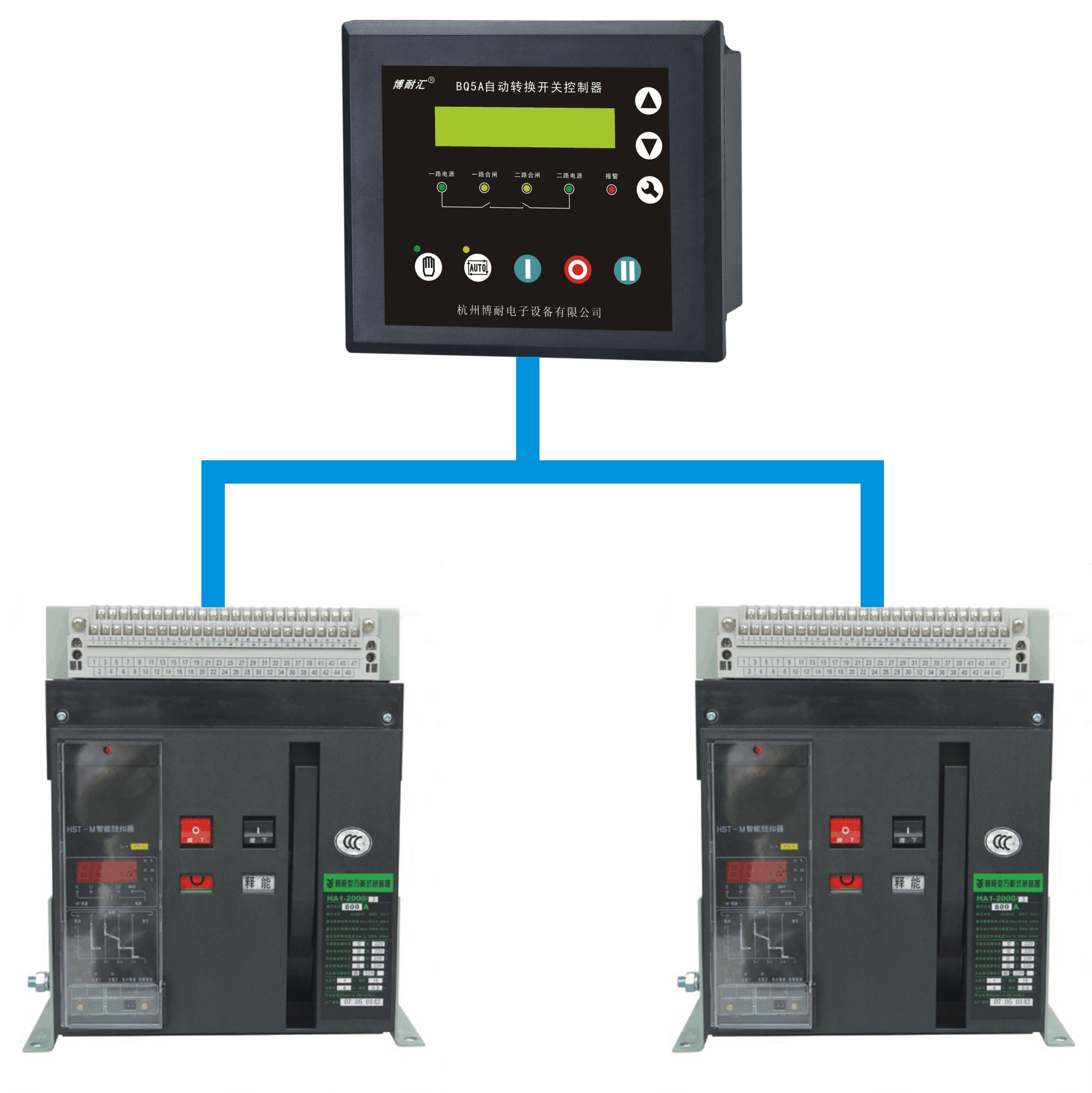

       BQ5A自動轉換開關控制器的執行部件是框架式空氣斷路器，兩臺斷路器不用加裝適配器，也可以不需要欠壓脫扣器，控制器不需要外接直流電源，直接對兩路供電狀態進行檢測，自動控制完成常用電源與備用電源的轉換。

       產品具有結構緊湊、電路先進、接線簡單，可靠性高，可廣泛應用于電力、石油、化工、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調試系統。

產品特點

  1．用于兩路市電、或一路市電一路發電自動切換，尤其適合兩路低壓空氣斷路器的切換；

  2．時刻監視兩路三相電壓，對出現的電壓異常（如失壓、過壓、 欠 壓、缺相）做出準確的判斷并輸出控制開關量；

  3．設有自動／手動狀態切換功能，在手動方式下，可按手動鍵實現開關分合閘；自動狀態下，任一路出現電壓異常時，開關自動切換到另一路；
  4．運行模式可設定為一路優先、二路優先或無優先（互為備用）；

  5．?dāng)?shù)字顯示兩路相電壓及線電壓，LED顯示兩路合閘及工作狀態；

  6．可在控制器上更改各參數，均采用數字化調整（連續可調）；同時記憶在內部FLASH 存儲器內，在系統掉電時也不會丟失；

  7．具有自動啟動油機功能；控制器不需要外接直流供電電源，簡單方便；

  8．具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；

  9．控制器可與任何低壓空氣斷路器配套，如DW45、DW17、DW15、ABB Emax、MT、3WL等。

  10．模塊化結構設計，阻燃ABS塑料外殼，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便。

使用方法

   1．電源：

       交流輸入：取自一二路A、N相電壓，只要其中一路有電，即可工作，單相電壓＞170V。（該系統要求接N）

       交流輸入電壓范圍：0－279V（單相）╱0－482V（三相）50Hz

       輸入三相電流：0－5A（額定）

   2．繼電器輸出容量：10A  220VAC

   3．控制器接線端子說明

       A1，B1，C1，N1：接一路電源

       A2，B2，C2，N2：接二路電源

       K，N：控制器輸出電源，以上兩路電源只要任何一路有電源輸入，K、N就有AC220V電源輸出

       A：控制器M1、M2、M3、M4內部無源公共接點，一般接K

       M1：一路合閘輸出

       M2：一路分閘輸出

       M3：二路合閘輸出

       M4：二路分閘輸出

       S：一二路斷路器輔助及報警公共接點

       L1：控制器一路合閘指示，接一路斷路器輔助常開

       L2：控制器二路合閘指示，接二路斷路器輔助常開

       H1：控制器兩路報警指示，接一路和二路斷路器報警常開

       F，F(xiàn)2：油機啟動輸出接點，一路電源不正常時，會自動輸出啟動信號

外形尺寸

    142*122

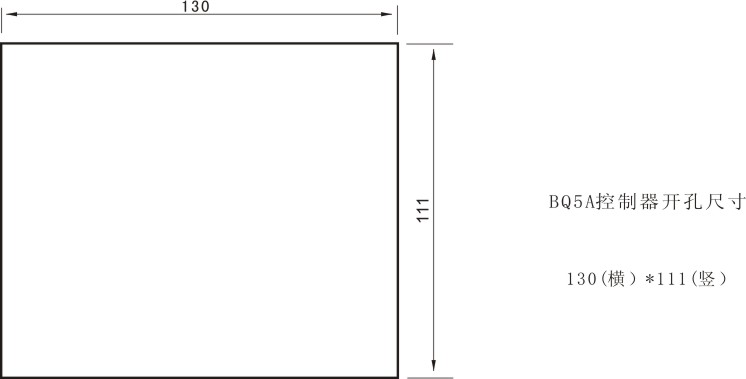

開孔尺寸

     130*111

工作條件

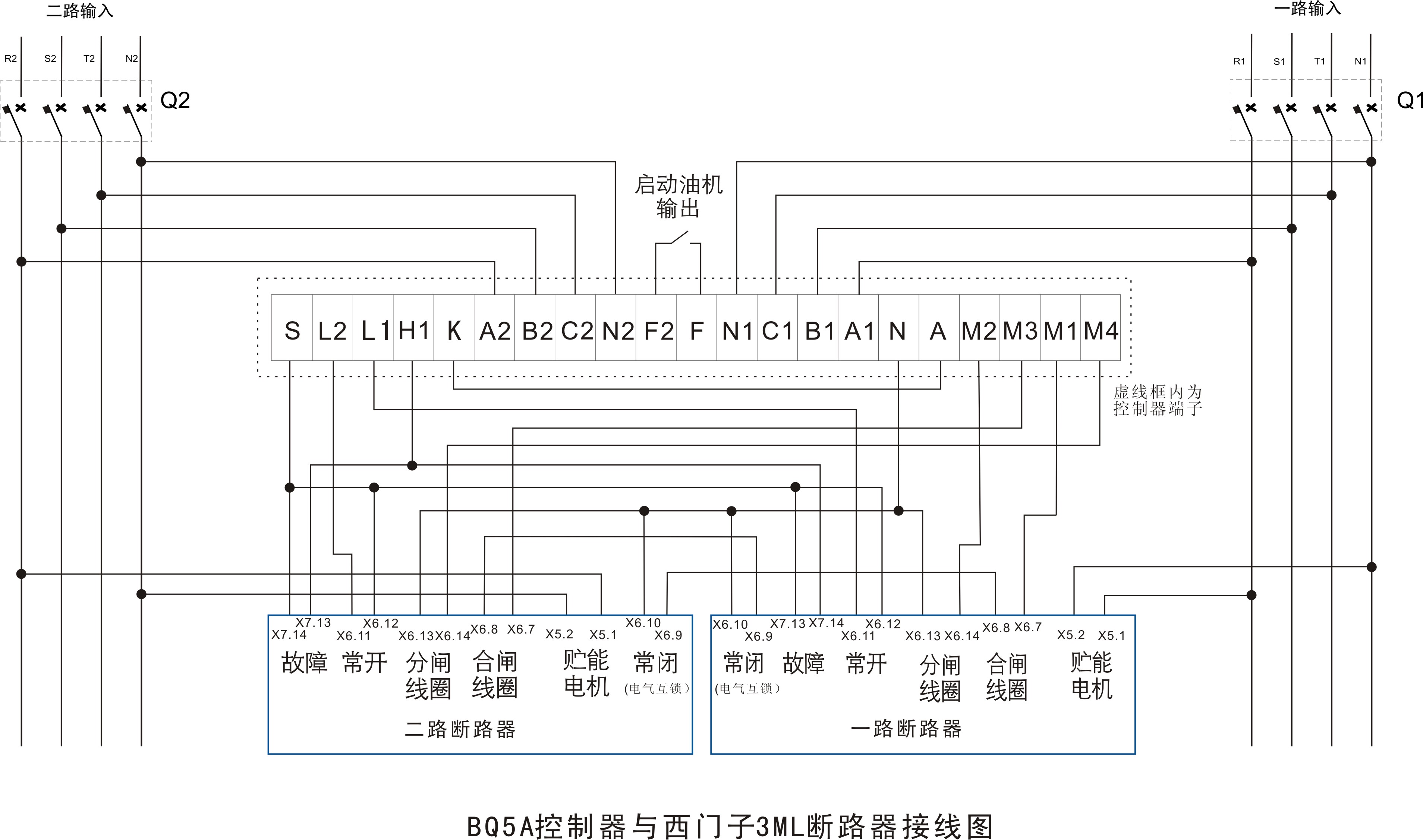

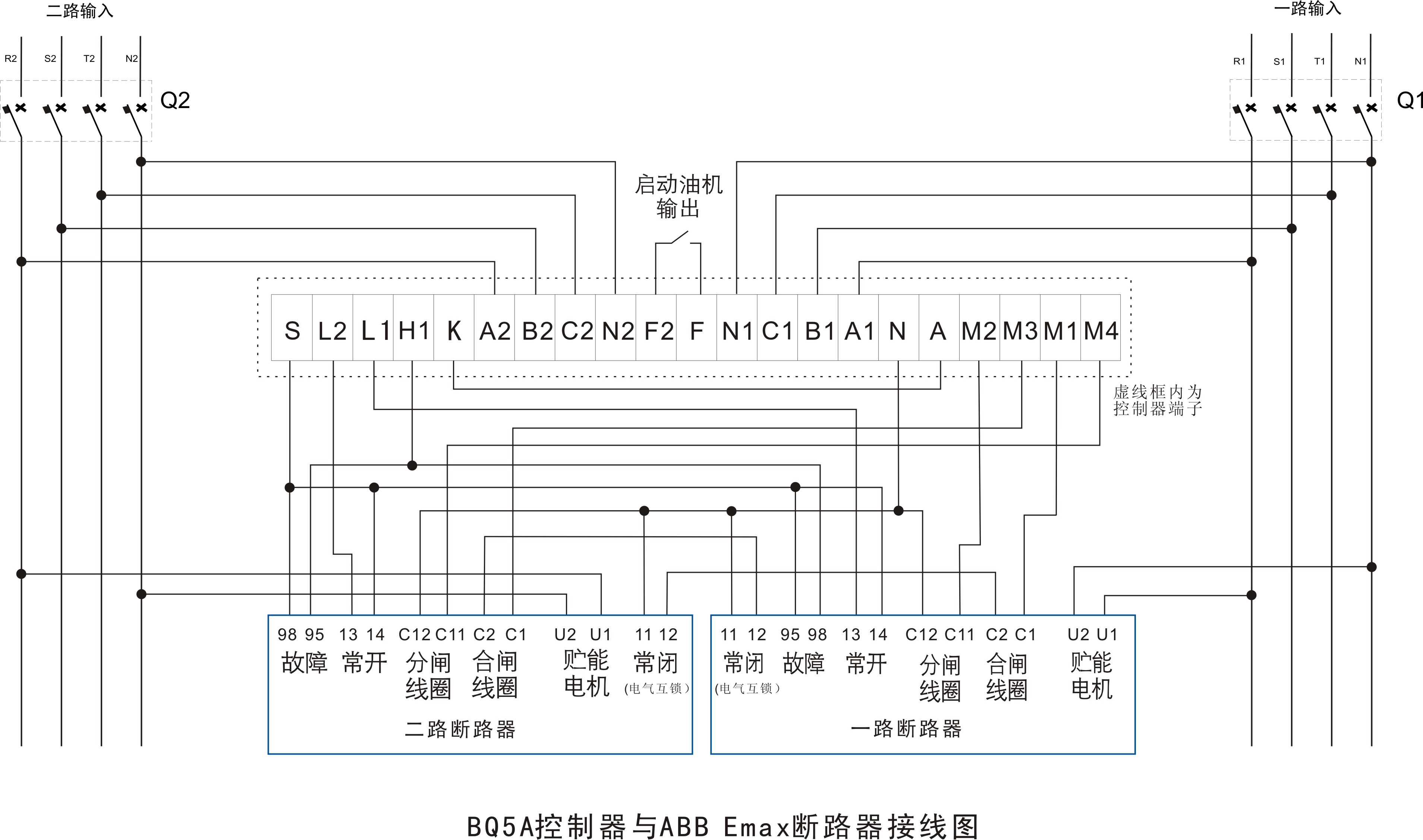

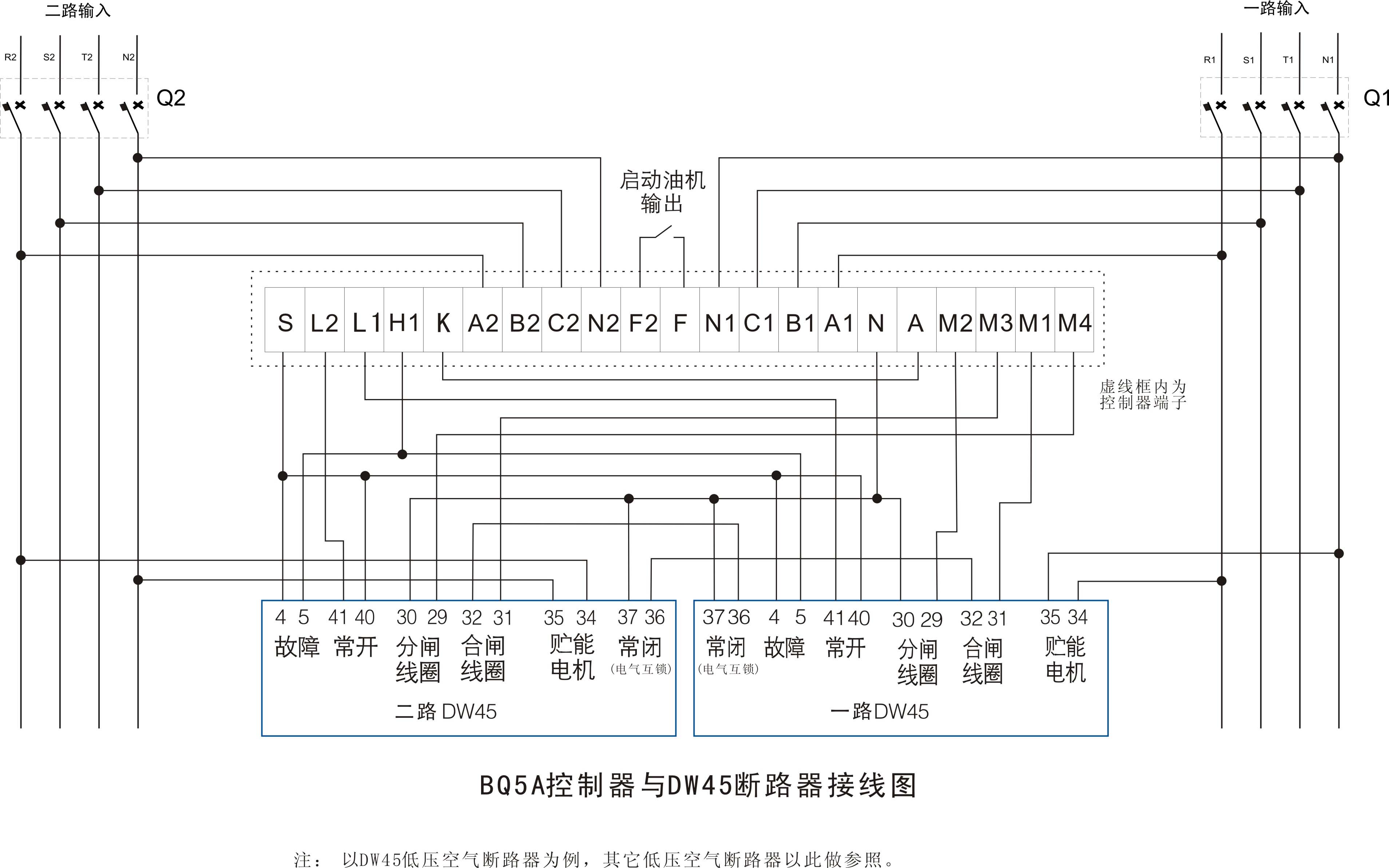

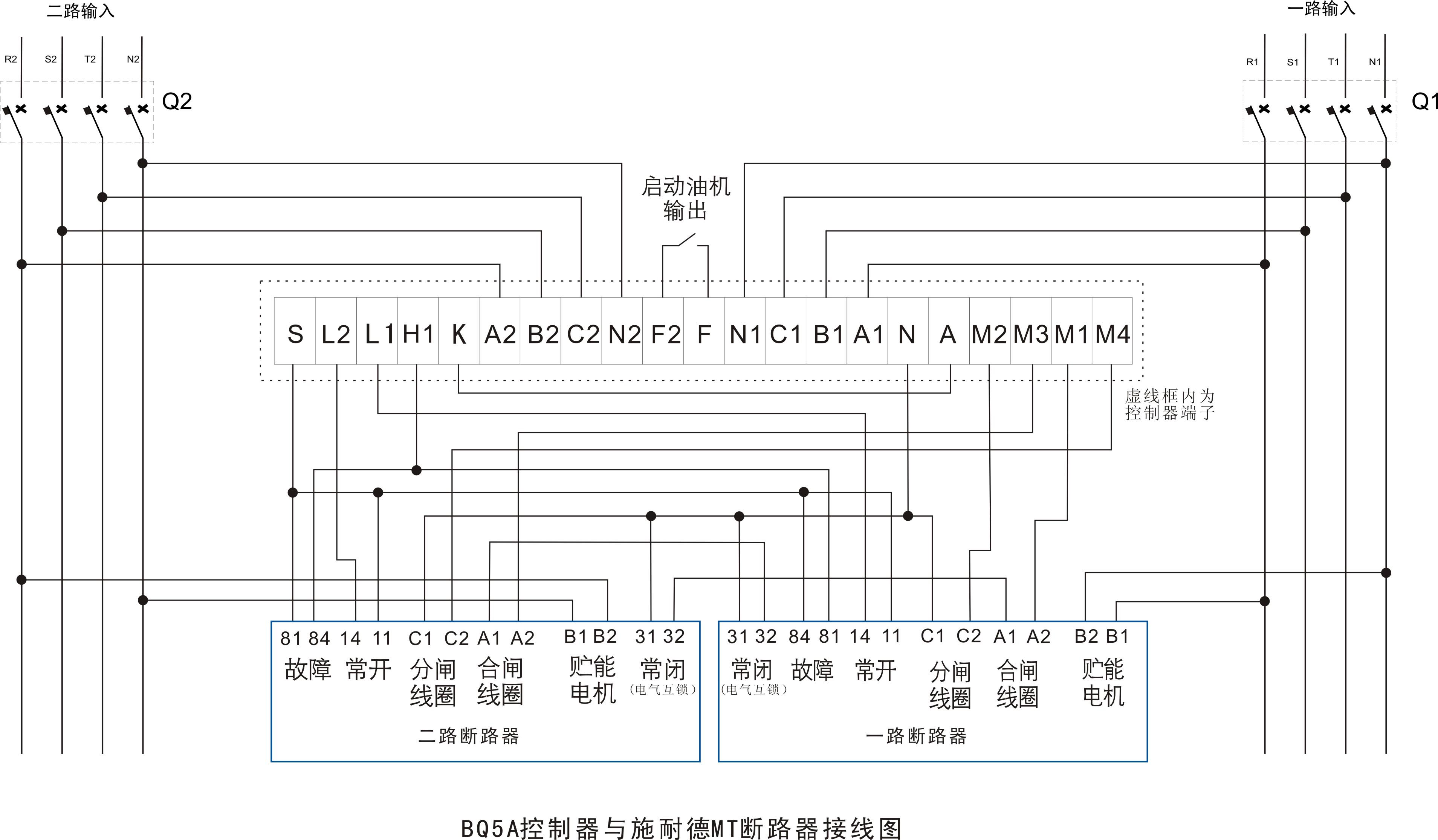

       1：由于各種低壓空氣式斷路器型號眾多，我們選取其中幾個有代表性的：國產DW45;ABB EMAX ;施耐德MT20;其它型號以此做參照。

       2：為了雙電源的正常工作，低壓空氣式斷路器接入時必須安裝一些附件: 如合閘電磁鐵，分勵脫扣器。

       3：雖然沒有機械聯鎖有電氣聯鎖也可工作，但是為了產品的安全可靠運行，建議加裝機械聯鎖，使產品實現雙重保護尤為必要。

       4：產品出廠前已經過嚴格測試，錯誤的接線及測試試驗將會對控制器造成損壞。
