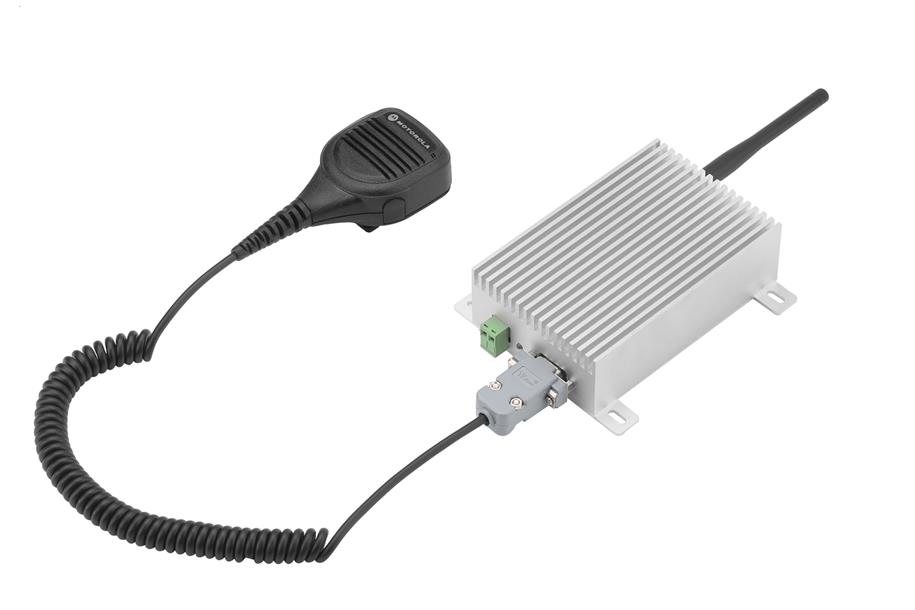

1. LX-V25000概述：

       LX-V25000無線通信模塊是深圳前海聯訊技術有限公司采用先進的頻率合成技術，CPU鎖相環控制，配合調制解調器，可提供語音或數據信號的透明傳輸，能適應各種點對點、點對多點的無線數據通信方式，具有發射功率大、傳輸距離遠、收發一體、安裝方便、使用簡單、性價比高、低誤碼率、穩定可靠等特點，應用于遠程數據傳輸及語音對講系統之中，是一般有線系統的更新?lián)Q代產品。

   無線發射功率25W，傳輸距離可達20-30Km。



   二、LX-V25000主要應用領域：

具體的應用領域有：船舶、城市交通、出租車對講系統、工業自動化控制、電力調度、水利工程監控、鐵路采集信號傳輸、采油輸油測控、油井水井計量、水情水文監測、氣象資料傳輸、環保監測設備、倉儲貨柜管理、商場超市理貨、林業防護設施、無線信標、江河航運、地質勘探、GPS定位信息、軍事訓練、公安報警、醫療監護、遙控遙測等自動化控制領域。

三、LX-V25000功能特點

1. 發射功率

內部采用進口功放模塊，發射功率25W可調，體積108mm×128mm×28mm。

2. ISM頻段工作頻率，無需申請頻點

載頻頻率150/230MHz等載頻 ，可存儲多達400個頻道。

3. 高抗干擾能力和低誤碼率

基于MSK的調制方式，采用高效通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。

4. 可傳輸語音或數據信號，作為無線車載對講電臺使用。

5.透明的數據傳輸。

提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。 收發轉換時間：<50ms。

6. 多速率。

LX-V25000型模塊可提供1200bps、2400bps兩種通信波特率，串口波特率1200，2400，4800，9600，19200用戶可自行設定，以滿足客戶設備對多種波特率的需要。

8. 可用電腦設置傳輸頻點，更改信道、確定工作模式。

9. 接收、發送一體，半雙工通信，切換迅速。

10. 雙鎖相環、雙VCO結構、高穩定度。

12. RS-232、RS-485、TTL 多種標準接口可選，可直接與用戶設備相連接。

接口采用標準TTL、RS-232（或RS-485）電平，可以直連單片機或個人電腦。

四、LX-V25000技術指標

綜合指標

● 工作頻段：         150/230/450 MHz

● 頻率容差：         ±2.5ppm

       ● 信道間隔：         25KHz

       ● 天線阻抗：         50Ω

       ● 環境溫度：         -35℃~+75℃

       ● 調制方式：          MSK

       ● 數據傳輸速率：     1200/2400bps

接收指標

        ● 可用靈敏度：        ≤0.25uV

       ● 信噪比:             ≤50dB

       ● 鄰道選擇性:         ≥70dB

       ● 互調抗擾性：        ≥70dB

       ● 雜散響應抗擾性：    ≥70dB

發射指標

       ● 發射功率：          5-25W

       ● 調制失真：          ≤3%

       ● 剩余調頻：          ≤-48dB

       ● 數傳頻偏：          ≤4KHz

       ● 鄰道功率比：        ≤-70dB

       ● 雜散射頻分量：      ≤-36dBm

電源

       ● 直流電壓：           12V (±10%)

       ● 靜候電流：           ≤  60mA (需要更小電流可定制)

       ● 發射電流：           ≤  6 A (發射功率為25W)
