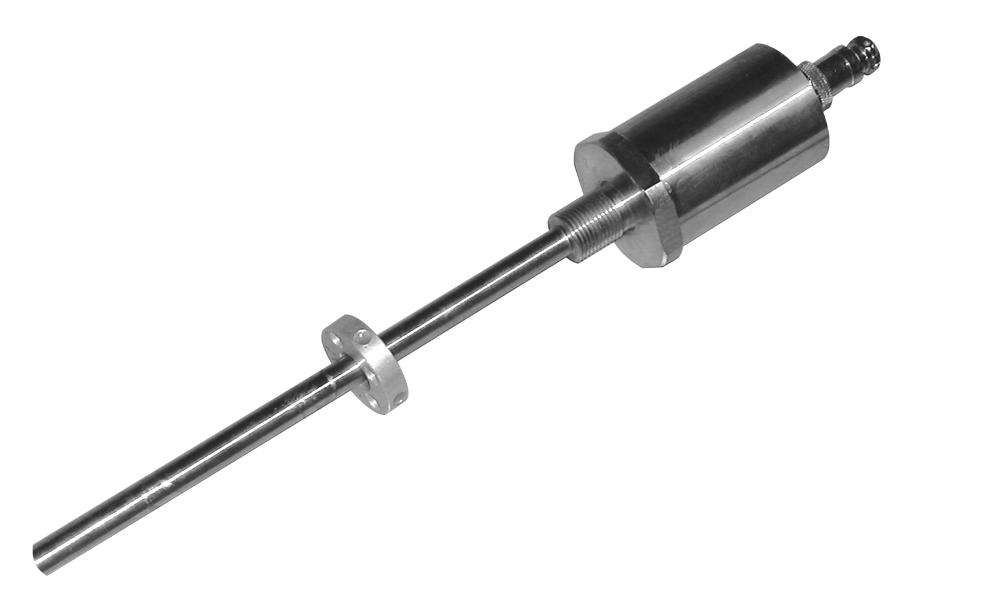

NWDZ-L系列磁致伸縮位移傳感器為我公司開發的模塊組裝式位移傳感器，測量精度高,安裝方便。 NWDZ-L系列磁致伸縮位移傳感器提供多種輸出模式，包括模擬量的電壓和電流，數字量的RS485等。數字量輸出信號可以提供一個位置、多個位置，或是一個位置加一個速度輸出。詳盡的多功能輸出模式，為客戶提供了更多的選擇。 NWDZ-L系列磁致伸縮位移傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。長期使用不需要重新標定，也不需要定期維護。 NWDZ-L系列磁致伸縮位移傳感器可提供不同的安裝方式，分為內置式和外置式兩種。內置式適用于內置油缸安裝，測桿為304L不銹鋼壓力管。由于采用模塊組裝，現場更換敏感元件非常簡單，完全不用先撤液壓，過程快捷，大大減低停產時間。外置式可外置于機床表面等位置。
NWDZ-L系列磁致伸縮位移傳感器的防爆產品嚴格按照GB3836.1-2000《爆炸性氣體環境用電氣設備 通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 隔爆型“d” 》GB3836.4-2000《爆炸性氣體環境用電氣設備 本質安全型“i” 》的要求研制、設計、制造。并取得國家儀器儀表防爆安全監督檢驗站頒發的防爆合格證。隔爆標志：EXdⅡBT6。本質安全標志：EXiaⅡCT6。 應用領域： ◆伺服氣、液壓油缸活塞位置反饋或預置 ◆研磨機械位置反饋或預置 ◆鑄鍛機床位移控制 ◆注塑機模板定位與監測 ◆木材加工定位控制 ◆汽輪機氣阻閥門開度的檢測與控制 ◆水輪機導葉開度的檢測與控制 ◆其它機械定位和位移檢測等
參數：
|
測量數據 |
位置或速度 |
|
量程范圍(mm) |
80-5000（可根據用戶要求定制） |
|
非線性誤差(±%FS) |
0.05%FS；量程200mm以下最大誤差0.1mm |
|
重復性誤差 |
≤0.002%FS |
|
分辨率 |
≤0.02mm |
|
遲 滯 |
≤0.002%FS |
|
溫度影響 |
±50ppm/℃ |
|
工作電壓 |
+11VDC～+36VDC |
|
工作電流： |
≤15mA(隨量程的變化而增減) |
|
工作溫度 |
T1:0～+70℃, T2:-40～+85℃, T3:-50～+125℃ |
|
負載特性： |
電壓輸出時最大負載電阻3kΩ
電流輸出時最大負載電阻600Ω |
|
輸出形式 |
0～5V、1～5V 、0～10V、1～10V、 4～20mADC、RS485 |
|
工作壓力 |
34MPa |
|
電子倉外殼材料 |
OCr18Ni9(304) |
|
測桿材料 |
OCr18Ni9(304)、316L不銹鋼（特殊定制） |
|
連接形式 |
M18x1.5、M20x1.5、3/4-16UNF（英制） |
|
引線方式 |
1、 直出電纜線（標準長度：3m，也可根據用戶要求定制）
2、 航空插頭（不適用于隔爆型產品）
3、 側面出線 |
|
外殼防護等級 |
IP65 | |
