采用高性能的ARM Cortex-M3 32位的RISC內核，配合最大256M大容量的FLASH閃存芯片存貯歷史數據，輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、兼容性卓越、操作簡單、界面友好，可同時實現4路信號采集、記錄、顯示和2路報警，還可以實現儀表現場總線的通訊、控制功能。

技術參數

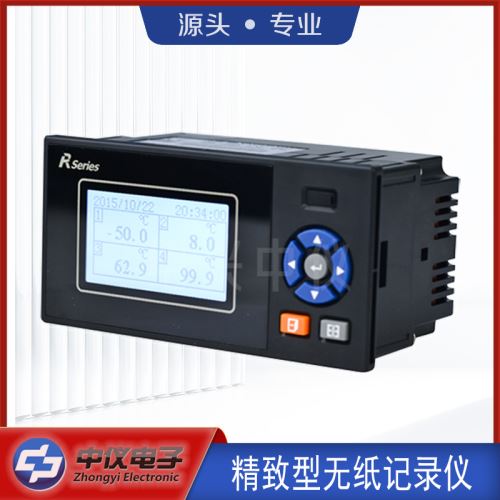

本公司生產的此款ZYW204RE溫度無紙記錄儀性能優越，物美價廉。

顯示

屏幕：128*64點陣白屏液晶顯示器（LCD）。

精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.（熱電偶應去掉冷端誤差）。

處理器

四通道溫度無紙記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核。

輸入功能

輸入規格：最大支持4路萬能模擬量輸入

電壓輸入：0-5V、1-5V、0-20mV、0-100mV

電流輸入：0-10mA、4-20mA、0-20mA

電阻輸入：Res（0~400Ω）

熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2

熱電偶：S、B、K、T、R、E、N、J

輻射高溫計：F1、F2

鎢錸：WRe3-25、WRe5-26

注意：其它輸入信號（如0-10V）或分度號（如PT1000）需在訂貨時注明。

誤差精度：熱電偶冷端補償誤差：±2℃

時鐘誤差：±2 秒/天

輸出功能

配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA。

變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸。

繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@250VAC、3A@30VDC，可組態上上限、上限、下限、下下限報警。

通訊功能

通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率--（1200、4800、9600、19200、38400、57600）

打印接口：RS232C直接連接微型打印機，波特率1200

供電電源

常規供電為AC220V/50Hz交流電源；可支持24VDC（22VDC-32VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電。

注意：直流供電需在訂貨時向紹興中儀電子有限公司業務員說明。

工作環境

環境溫度：0～50℃（避免日光直曬）。

環境濕度：0～85%R.H（無凝結），禁止在易燃、腐蝕性環境下工作。

海拔高度：<2000米。

儀表凈重

凈重：≤1.0Kg。

記錄儀選型

選型說明：

1、常規產品不開放開關量輸入，如有需求可定制。

2、整機功耗≤10W。

3、標配1路24VDC饋電≤60mA。

4、標配USB接口，可備份數據。
