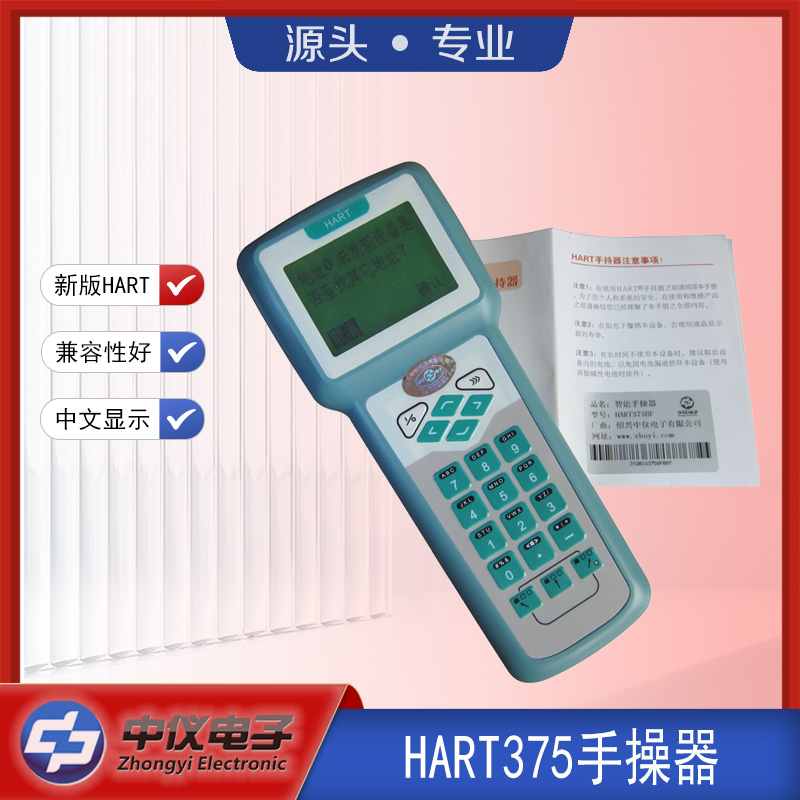

HART375手操器是支持HART協議設備的手持通訊器，它可對符合HART協議的設備進行配置、管理和維護HART375手操器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等。該款紹興中儀的HART375手操器（375BF）支持HART協議的第一主設備（HART網橋等），也支持HART協議的點對點和多點通信方式。

HART375手操器說明

手操器連接

HART375手操器可以在遠端控制室或儀表就地接入對HART儀表進行通信操作。手操器可以并聯在HART協議設備上，也可以并聯在其負載電阻（250歐姆）上。連接時不必考慮引線的極性。

注意：為保證HART375手操器通信正常，在回路中必須有不小于250Ω的負載電阻，手操器不直接測量回路電流。

HART手操器接口

1.接口符合HCF（HART通信基金會）協議，雙向半雙工1200bit/s方式工作

2.HART接口可接收的共模電壓為±28V

3.漏電流典型值小于1.0uA@25℃

4.HART接口通信距離<1500m

5.HART通信接口具有抗EMI措施

6.HART通信接口具有幅值自動倍增功能

電池的使用

供電電源：三節5號（SIZE AA）堿性電池或鎳氫充電電池。

連續工作時間：采用堿性電池時，典型值為150小時。采用2000mAH充電電池，典型值為100小時。

注意：如果您在大約10分鐘內沒有操作本設備，本設備將自動關機以節省電池壽命！

環境溫度要求

工作溫度范圍：1℃~50℃

儲存溫度范圍：-20℃~55℃

液晶顯示屏

液晶顯示屏是8行x21字符顯示，可以顯示4行漢字。

在環境溫度過低時，液晶顯示器的響應速度會變慢，這是正常現象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境中的使用需求。

HART375菜單對照

HART375手操器開機后將會自動輪詢地址為0的在線設備，在沒有連接設備時手操器會顯示“地址0未發現設備，是否查找其它設備？”的消息。選擇“取消”后會出現主菜單。

在已經連接了設備后打開紹興中儀生產的HART手操器時會顯示這個設備的相應在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。

圖：HART375菜單對照

功能說明

·基本功能：設定、調整、顯示各種參數，HART通信、恒定電流輸出、調零。

·附加功能：格式化保護，需要輸入密碼才能進行格式化、電池報警 LCD顯示的報警信息可提示電池電壓偏低、LCD對比度調節。

HART375手操器采用點陣式LCD液晶顯示屏（128×64），可顯示四行，每行8個點陣漢字，用來顯示通訊信息以及用戶的輸入值�？蓪崿F人機對話，界面友好，操作方便，顯示屏對比度可調。
