• 帶集成數字量輸入/輸出和PROFIBUS DP主站/從站接口的緊湊型CPU
• 帶技術功能
• 用于完成帶特殊功能的任務
• 用于連接分布式 I/O

CPU 運行需要微存儲卡(MMC)。

注意：

SIPLUS extreme 產品是基于西門子工業標準產品的。此處列出的內容來自相關的標準產品。添加了特定 SIPLUS extreme 信息

關于 SIPLUS 技術文檔，可訪問網址：
http://www.siemens.de/siplus-extreme

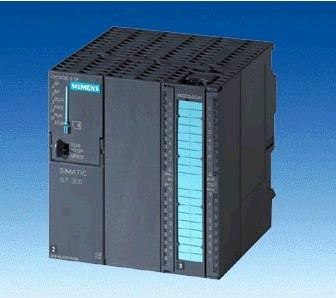

CPU 313C-2 DP 是緊湊型 CPU，可用于具有分布式結構的系統。集成數字量 I/O，支持與過程的直接連接；PROFIBUS DP 主站/從站接口支持與分布式 I/O 的連接。因此，CPU 313C-2 DP 既可以用作分布式單元進行快速預處理，也可以用作帶下位現場總線系統的上位控制器。

集成技術工程的其他用途包括：

• 計數
• 頻率測量
• 周期測量
• 脈寬調制
• PID 控制

CPU 313C-2 DP 安裝有：

• 微處理器;
  處理器處理每條二進制指令的時間可達 70 ns。
• 擴展存儲器;
  128 KB 高速工作存儲器（相當于大約 42 K 的指令），用于執行相關的程序，為用戶程序提供充分的空間；
  SIMATIC 微型存儲卡（最大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
• 靈活的擴展能力;
  多達 31 個模塊，（4排結構）
• MPI多點接口;
  內置 MPI 接口可以最多同時建立 8 個與 S7-300/400 或與 PG、PC、OP 的連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
• PROFIBUS DP 接口:
  帶有 PROFIBUS DP 主/從接口的 CPU 313C-2 DP 可以用來建立高速、易用的分布式自動化系統。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
• 內置輸入/輸出；
  16個數字量輸入(均可用于報警處理)和16個數字量輸出。

• 口令保護;
  用戶程序使用密碼保護，可防止非法訪問。
• 塊加密；
  函數 (FC) 和功能塊 (FB) 可以通過 S7-Block Privacy，加密存儲于 CPU 以保護專有技術。
• 診斷緩沖;
  診斷緩沖區中可存儲最后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
• 免維護的數據后備;
  如果發生斷電，則可通過 CPU 將所有數據(最多達 64 KB)自動寫入到 SIMATIC 微型存儲卡（MMC 卡）上，且將在再次通電時保持不變。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

• 概述；
  定義名稱、系統 ID 和位置 ID
• MPI多點接口;
  定義站地址
• 啟動；
  定義 CPU 的啟動特性和監視時間
• 循環/時鐘存儲器；
  定義最大的掃循環描時間和負載設置時鐘存儲器地址
• 記憶性；
  定義具有保持功能的存儲位、計數器、定時器和數據塊的數量
• 日時鐘中斷；
  設定起始日期、起始時間和間隔周期
• 周期中斷；
  周期設定
• 系統診斷；
  確定診斷消息的處理和范圍
• 時鐘；
  設定AS內或MPI上的同步類型
• 防護等級；
  定義程序和數據的訪問權限
• 通訊；
  保留連接源
• PROFIBUS DP 主站/從站接口;
  針對分布式 I/O 的用戶定義地址分配。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區域。對時間同步進行參數化
• 數字量輸入/輸出
  地址設定，輸入繼電器和過程中斷
• 集成功能“計數器”
  設定地址，以及 “連續計數”“單次計數”“周期計數”“頻率測量”和“脈寬調制”模式下的參數分配
• 集成“規則”功能

顯示功能與信息功能

• 狀態和故障指示；
  發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。
• 測試功能；
  使用編程器，可顯示用戶執行過程中的信號狀態，獨立于用戶程序修改過程變量，并輸出堆棧存儲器的內容。
• 信息功能；
  通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

• 編程器/OP 通訊
• 全局數據通訊
• S7 基本通訊
• S7 通訊(只是服務器)
• 路由
• 數據記錄路由

集成功能

• 計數器；
  3個計數器(最高30kHz)，具有獨立方向的比較器，可直接連接到24V增量編碼器。
• 3通道頻率測量；
  允許進行頻率測量（高達 30 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
• 周期測量
  3個通道。可測量計數信號的周期時間，計數頻率最高為 1 KHz。
• 脈寬調制；
  3個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
• 報警輸入（所有數字量輸入）；
  報警輸入可以檢測過程事件，并在最短的時間內觸發響應。
