型號 規格 出線 安裝形式 軸徑
GAX60 R13/12E10 LB 9600 側出 夾緊法蘭 10mm
GAX60 R13/12E10 LB 9601 側出 同步法蘭 06mm
GAX60 R13/12E10 LB 9602 側出 方型法蘭 15mm
GAX60 R13/12E10 LB 9604 側出 盲孔軸套 12mm
GAX60 R13/12E10 LB 9300 后出 夾緊法蘭 10mm
GAX60 R13/12E10 LB 9301 后出 同步法蘭 06mm
GAX60 R13/12E10 LB 9302 后出 方型法蘭 15mm
GAX60 R13/12E10 LB 9304 后出 盲孔軸套 12mm

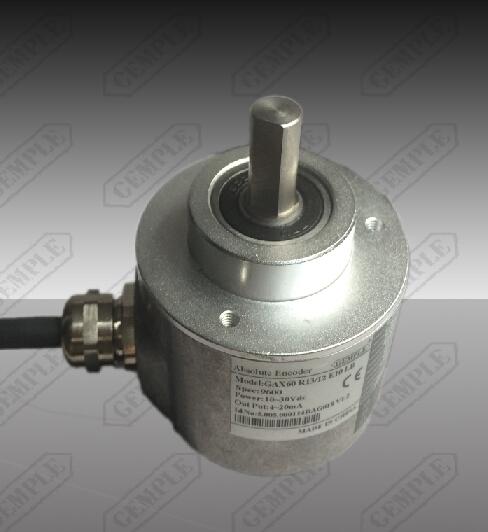

測角度 測長度 測速度的多面手
* 絕對值數字碼盤，內置信號轉換,4～20mA模擬電流與RS485輸出，方便連接各種設備。
* EasyPro軟件設定，多用途、多功能，直接對應單圈多圈角度、多圈長度、轉動平移速度測量。
* 4mA 對應值、20mA 對應值任意設定及微調；方向設定；外部置位線設定預設位置，安裝方便，無需找零。
* 內部絕對值碼盤，鐘表式齒輪組多圈計圈，全數字化計值，1/65536高線性度，信號無溫度、機械影響，信號干擾零點飄移極小。
特性參數
|
工作電壓: |
10…30Vdc 極性保護 |
|
消耗電流: |
< 60mA（24Vdc）空載 |
|
輸出信號: |
4～20mA，RS485，（Easypro自由協議），可設定長度、角度、速度應用輸出 |
|
線性分辨率: |
1/4096FS |
|
連續圈數: |
1~4096圈 |
|
重復精度: |
重復性±2BIT（實際精度與安裝精度、軸同心度有關） |
|
EasyPro: |
RS485信號轉RS232或轉USB連接計算機，可EasyPro智能設定 |
|
信號調整: |
可4mA輸出微調，20 mA輸出微調；可方向設置；可預設位置，外部置位，例如外部置零 |
|
工作溫度: |
-25～80℃ 編程時溫度范圍：0℃～70℃ |
|
儲存溫度: |
-40～80℃ |
|
防護等級: |
外殼IP67 轉軸IP65 |
|
振動沖擊: |
20g，10～2000Hz；100g，6ms |
|
允許轉速: |
2400轉/分 |
|
連接電纜: |
1米屏蔽電纜徑向側出（其余形式可訂貨） |
|
外形特征: |
金屬外殼，密封雙軸承結構 |
