1. 扶梯介紹：
自動扶梯是由一臺特種結構形式的鏈式輸送機和兩臺特殊結構形式的膠帶輸送機所組合而成，帶有循環運動梯路，用以在建筑物的不同層高間向上或向下傾斜輸送乘客的固定電力驅動設備。運載人員上下的一種連續輸送機械。
2. 驅動設備介紹：
電機參數：
額定功率：8KW
額定頻率：50Hz
額定電流：17.5A
額定電壓：380V
額定轉速：960rpm
控制系統：

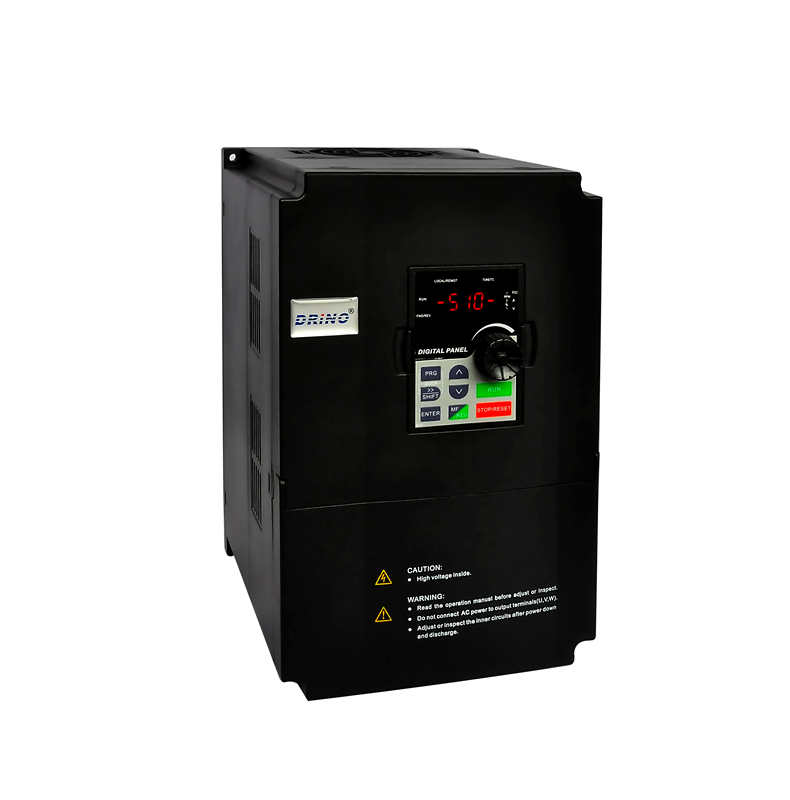

遞恩變頻器：DNV308-011G3
3. 系統原理分析
3.1. 機械系統
扶梯由電機帶動大輪轉動，大輪拖動鏈條轉動，扶梯梯級隨鏈條一起轉動。
3.2. 電氣系統
扶梯有上行，下行兩個方向，客戶希望加變頻器改造后能變頻和工頻運行，當變頻器有故障時，扶梯切換到工頻能正常使用。DNV308就有工頻和節能切換當切換到變頻時，利用光電開關來控制扶梯運行速度，當光電開關動作時，扶梯以50HZ運行，且運行持續時間為30秒，當高速運行過程中如果光電開關動作，變頻器里面的時間繼電器復位，重新開始計時，高速運行30秒后，以15HZ運行。由于現場不能改變原來的控制系統，又可以工頻和變頻雙運行，只能加輔助觸點來給變頻器運行信號。
光電開關采用三線制。
由于扶梯采用星——三角起動，所以在主回路還有加兩個接觸器，在變頻的時候使用三角起動，當工頻時采用星形起動，兩個接觸器的的控制線圈從變頻器DNV308里面的工頻和節能線圈取，因為DNV308有工頻和節能的轉換電路，其他的控制線要參考扶梯原理圖，以及現場接線來進行處理。
扶梯改造加裝變頻器，對變頻器來說，參數較少，最重要是對扶梯控制線路的改造，要對扶梯的控制原理要有一定的理解。
4. 設備啟動、加減速調試
DNV308打到節能位置，起動扶梯下行，扶梯以50HZ運行30秒后以15HZ運行，光電開關動作，扶梯馬上加速至50HZ；扶梯換方向運作，以50HZ運行30秒后以15HZ運行，光電開關動作，扶梯馬上加速至50HZ運行。
DNV308打到工頻位置，起動扶梯，扶梯起動，能正常運行；扶梯換方向運行，也能正常運行。 |
