WGZB99

上海萬硅電子有限公司



電話：021-60545152

傳真：021-39652001

Email: jesson@sinove.com

  地址： 上海市徐匯區漕河涇開發區桂平路410號

網站： www.sinove.com

一、 簡介

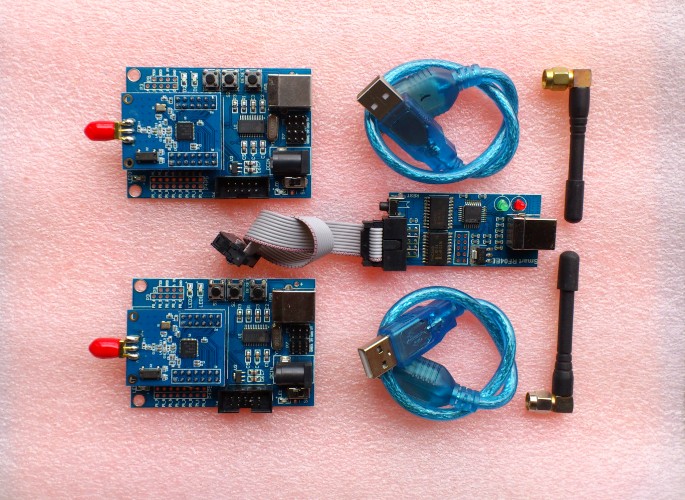

上海萬硅電子有限公司研發并生產的WGZB99模塊，是一款基于CC2530芯片設計的無線產品，是一種蜂窩式的無線組網模塊，業界也稱ZIGBEE. Zigbee是基于IEEE802.15.4標準的低功耗個域網協議。根據這個協議規定的技術是一種短距離、低功耗的無線通信技術。這一名稱來源于蜜蜂的八字舞，由于蜜蜂(bee)是靠飛翔和“嗡嗡”(zig)地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率、低成本。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。

很多人認為zigbee是一個射頻模塊，認為是純粹硬件，也有一些人認為他和433的無線射頻模塊一樣，但是這些都是片面的，zigbee說白了是一個單片機加一個射頻模塊。目前ZigBee的應用領域主要有:

1. 智能家居物聯網 （目前主要是433透傳模塊和zigbee，相信在將來zigbee稍微多點）

2. 工業無線監測系統

3. 個人監控、醫院病人定位

4. 軍事

5. 城市智能交通

6. 戶外作業及地下礦場安全監護

圖1.1C ZigBee應用領域

Zigbee的應用領域雖然很廣,但是歸結到一句話就是：無線組網。隨著技術日益成熟以及價格的下降，Zigbee 在大多領域將取代原始的無線模塊。例如，終端節點和協調器的最大通訊距離為 200 米，我們在 200 米的地方加入 1個點作為路由器，那么終端就可以通過路由器轉發，通訊距離就可達 400米。不需要那種高成本又不能組網的透傳模塊了，而且新節點加入現有網絡十分方便。暫時我們將 ZigBee 當成普通的短距離的無線模塊使用。

二、 功能特點

1、 體較小，重量輕

2、 開放頻段2.4G

3、 16個傳輸信道，可以通過軟件實現切換

4、 無線傳輸速率達250kbps

5、 功耗，接收電流小于30mA,發射電流小于50mA

6、 使用2.4g 全向天線，可靠傳輸距離達250米，自動重連距離達到110米

三、 核心板技術參數
