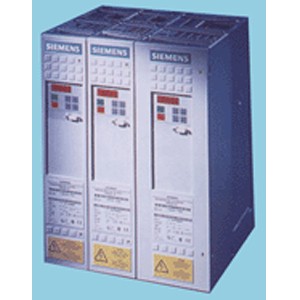

西門子6SE70工程變頻器硬件組態：
1：主控板（CUVC板）
2：電源板包括IGBT驅動電路、開關電源、電流和電壓測量環節
3：DP通訊板（CBP2板）
 主控板上安裝了微處理器及其外圍電路，集成了標準配置的I/O口
  >4個可選擇的可參數設置的數字量輸入/輸出
  >3個開關量輸入
  >2路模擬量輸入
  >2路模擬量輸出
  >1路編碼器反饋輸入
  >1路RS485串行口

西門子6SE70變頻器型號：
6SE7016-1EA61 6.1A    2.2KW
6SE7018-0EA61 8.0A    3.0KW
6SE7021-0EA61 10.2A    4.0KW
6SE7021-3EB61 13.2A    5.5KW
6SE7021-8EB61 17.5A    7.5KW
6SE7022-6EC61 25.5A    11.0KW
6SE7023-4EC61 34.0A    15.0KW
6SE7023-8ED61 37.5A    18.5KW
6SE7024-7ED61 47.0A    22.0KW
6SE7026-0ED61 59.0A    30.0KW
6SE7027-2ED61 72.0A    37.0KW
6SE7031-0EE60 92.0A    45.0KW
6SE7031-2EF60 124.0A    55.0KW
6SE7031-5EF60 146.0A    75.0KW
6SE7031-8EF60 186.0A    90.0KW
6SE7032-1EG60 210.0A    110.0KW
6SE7032-6EG60 260.0A    132.0KW
6SE7033-2EG60 315.0A    160.0KW
6SE7033-7EG60 370.0A    200.0KW
6SE7035-1EK60 510.0A    250.0KW
6SE7036-0EK60 590.0A    315.0KW
6SE7037-0EK60 690.0A    400.0KW
6SE7016-1TA61 6.1A    2.2KW
6SE7018-0TA61 8.0A    3.0KW
6SE7021-0TA61 10.2A    4.0KW
6SE7021-3TB61 13.2A    5.5KW
6SE7021-8TB61 17.5A    7.5KW
6SE7022-6TC61 25.5A    11.0KW
6SE7023-4TC61 34.0A    15.0KW
6SE7023-8TD61 37.5A    18.5KW
6SE7024-7TD61 47.0A    22.0KW
6SE7026-0TD61 59.0A    30.0KW
6SE7027-2TD61 72.0A    37.0KW
6SE7031-0TE60 92.0A    45.0KW
6SE7031-2TF60 124.0A    55.0KW
6SE7031-5TF60 146.0A    75.0KW
6SE7031-8TF60 186.0A    90.0KW
6SE7032-1TG60 210.0A    110.0KW
6SE7032-6TG60 260.0A    132.0KW
6SE7033-2TG60 315.0A    160.0KW
6SE7033-7TG60 370.0A    200.0KW
6SE7035-1TJ60 510.0A    250.0KW
6SE7036-0TJ60 590.0A    315.0KW
6SE7037-0TJ60 690.0A    400.0KW
6SE7024-1EB85-0AA0 41A     15KW
6SE7028-6EC85-0AA0 86A     37KW
6SE7031-7EE85-0AA0 173.0A    75KW
6SE7032-7EE85-0AA0 270.0A    110.0KW
6SE7033-8EE85-0AA0 375.0A    160.0KW
6SE7034-6EE85-0AA0 463.0A    200.0KW
6SE7036-1EE85-0AA0 605.0A    250.0KW
6SE7038-2EH85-0AA0 821.0A    400.0KW
6SE7022-1EC85-1AA0 21A     7.5KW
6SE7024-1EC85-1AA0 41A     15KW
6SE7028-6EC85-1AA0 86A     37KW
6SE7031-7EE85-1AA0 173A    75KW
6SE7032-2EE85-1AA0 222A    90KW
6SE7033-1EE85-1AA0 310A    132KW
6SE7033-8EE85-1AA0 375A    160KW
6SE7034-6EE85-1AA0 463A    200KW
6SE7036-1EE85-1AA0 605A    250KW
6SE7038-2EH85-1AA0 821A    400KW
6SE7018-0ES87-2DA1 5KW
6SE7021-6ES87-2DA1 10KW
6SE7023-2ES87-2DA1 20KW
6SE7028-0ES87-2DA1 50KW
6SE7031-6EB87-2DA1 100KW
6SE7032-7EB87-2DA1 170KW
6SE7018-0ES87-2DC0 5KW    80 OHMS

6SE7021-6ES87-2DC0 10KW    40 OHMS

6SE7023-2ES87-2DC0 20KW    20 OHMS

6SE7028-0ES87-2DC0 50KW    8 OHMS

6SE7031-6ES87-2DC0 100KW    4 OHMS

6SE7032-7ES87-2DC0 170KW    2.35 OHMS

6SE7021-0ES87-0FB1      12A  0FB1   CLASS  B1

6SE7021-8ES87-0FB1 17.5A0FB1   CLASS  B1

6SE7023-4ES87-0FB1 34A  0FB1   CLASS  B1

6SE7027-2ES87-0FB1 72A  0FB1   CLASS  B1

6SE7031-2ES87-0FA1 120A 0FA0   CLASS  B1

6SE7031-8ES87-0FA1 186A 0FA0   CLASS  B1

6SE7033-2ES87-0FA1 320A 0FA1  CLASS  B1

6SE7036-0ES87-0FA1 600A 0FA1   CLASS  B1

6SE7041-0ES87-0FA1 1000A0FA1   CLASS
