一、概 述

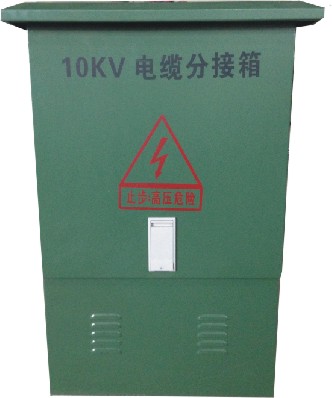

    DFW系列高壓電纜分支箱，廣泛用于10KV電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分支箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣，無裸露帶電體；帶開關的分支箱的開關均采用SF6絕緣負荷開關 。
    DFW分支箱設計為戶外免維護運行，安全可靠，其防護等級IP33～IP66，地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。
二、型號含義

三、正常使用條件
1、環境溫度：最高氣溫+40℃，最低氣溫-30℃；
2、海拔高度：≤2000m；
3、風速：相當34m/s(不大于700 Pa)；
4、濕度：日相對濕度平均值不大于95％；
         月相對濕度平均值不大于90％；
5、防震：水平加速不大于0.4m/s2，垂直加速度不大于0.15m/s2
6、安裝地點傾斜度：不大于3°；
7、安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動；
注：訂購本產品超出上述條件的規定時，可與本公司協商。
四、主要技術參數

五、功能和特點
1、全絕緣、全密封、全防護、全工況。
2、進出線靈活，實際應用最多有9分支進出線。
3、抗洪水，抗污穢、抗凝露、抗凝霜、耐腐蝕。
4、體積小，結構緊湊，安裝簡單，操作方便。
5、可安裝帶電指示器，提示操作人員線路帶電。
6、可安裝電纜型故障指示器，便于迅速查找電纜故障。
7、有多種箱體材質可選擇：普通鋼配軍品綠色、不銹鋼、不銹鋼配軍品綠色。
六、接線方案及外形尺寸
