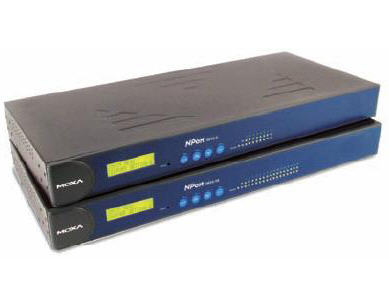

NPort® 5650系列為串口設備連接到以太網提供了便捷的傳輸方式，不僅保護您的現有硬件投資，而且確保將來網絡的擴展性能。您只需要做一些簡單的配置任務，就可以使現有的串口設備做好了聯網的準備。此外，NPort® 5650系列可以直接進行串口和以太網接口的雙向傳輸數據。通過使用NPort® 5650系列，您可以同時集中管理您的串口設備和主機系統。

最多可讓8/16個RS232串口設備聯網
只需簡單的配置，NPort® 5650就可以將8個/16串口設備連接至以太網。

NPort 5650具有專業的外殼設計，除了前面板上有所有的串口的Tx/Rx 狀態LED顯示，后面板上則有8/16口RS-232 RJ45接線口。這項特點讓NPort 5650適用于標準19寸機架安裝，簡化了操作，維護，和管理的工作。

Real COM/TTY端口
在安裝完隨機所帶的NPort 5650的real COM/tty驅動程序后，NPort 5650上的串口會被Windows操作系統視為Real COM端口，或被Linux操作系統視為tty端口。NPort系列提供基本的傳輸/接收數據功能，以及RTS，CTS，DTR，DSR，和 DSD等控制信號功能。

LED 顯示器
連接頭上的系統LED、串口Tx/Rx LED、以及以太網絡LED顯示器讓現場工程師能夠快速的分析問題所在，并且讓監控的動作變的簡單、輕松。NPort 5650的LED顯示器不僅能夠顯示目前系統和網絡的狀態，也能協助現場工程師監控所連接串口設備的狀態。

信方華泰您值得信賴的工業自動化領域合作伙伴！串口服務器  工業以太網交換機

- 簡單易用的LCM（Liquid Crystal Module）顯示操作界面，可用于設置IP地址
- 標準19寸機架式安裝
- 自動檢測10/100Mbps Ethernet界面
- 16/8個RS-232串口
- 所有端口皆有突波保護功能（15KV ESD）
- 支持TCP Server，TCP Client，UDP，和Real COM模模式
- 支持web與telnet console
- 支持SNMP MIB-II網管功能

以太網
口數量：1
速率：10/100 M自適應 MDI/MDIX
接頭：8-pin RJ45
電磁隔離保護：內建1.5 KV
光纖
距離：
多模：0 ~ 2 km，1310 nm (62.5/125 μm，500 MHz*km)
單模：0 ~ 40 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
最小TX輸出：-20 dBm (多模)，-5dBm (單模)
最大TX輸出：-14 dBm (多模)，0 dBm (單模)
靈敏度：-34 ~ -30 dBm (多模)，-36 ~ -32 dBm (單模)
串口
數量：8或16個
串口標準：
NPort® 5610：RS-232
NPort® 5630：RS-422/485
NPort® 5650：RS-232/422/485
端口類型：RJ45 (8-pin)
串口線性保護：全信號15 KV ESD
RS-485數據流向：ADDC® (專利保護的數據流向自動控制功能)
RS-485上拉/下拉電阻：1 KΩ，150 KΩ
串行通訊參數
數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS，DTR/DSR (僅RS-232)，XON/XOFF
波特率：50 ~ 921.6 Kbps
串行信號
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485 (2線)：Data+，Data-，GND
RS-485 (4線)：Tx+，Tx-，Rx+，Rx-，GND
軟件特點
網絡協議：ICMP，IP，TCP，UDP，DHCP，BOOTP，Telnet,DNS，SNMP V1/V2c，HTTP，SMTP，SNTP，ARP，PPP，SLIP，RTelnet，RFC2217
配置：Web Console，Telnet Console，Windows UtilityWindows
實時COM驅動：Windows 95，98，ME，NT，2000，XP x86/x64，2003 x86/x64，Vista x86/x64，2008x86/x64，Embedded CE 5.0/6.0，XP Embedded
固定TTY驅動：：SCO Unix，SCO OpenServer，UnixWare7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，F(xiàn)reeBSD，AIX 5.x，HP-UX 11iLinux實時TTY驅動：Linux kernel 2.4.x，2.6.x
迷你屏幕和按鈕
LCD面板：提供液晶顯示屏
按鍵：4個按鍵，方便對現場配置
機械特性
外殼：金屬，IP30防護等級
重量：
NPort® 5650-8：3460 g
NPort® 5650-8-S-SC，5650-16-M-SC：3440 g
尺寸:
無掛耳：440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)
有掛耳：480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)
工作環境
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 75 °C (-4 ~ 167 °F)
電源需求
輸入電壓：NPort® 5610/5630/5650：100 ~ 240 VAC，47 ~ 63 hz
電源功耗：
NPort® 5650-8/16：158 mA @ 100 VAC，102 mA @ 240VAC
NPort® 5650-8/16-S-SC：164 mA @ 100 VAC，110 mA @240 VAC
NPort® 5650-8/16-M-SC：174 mA @ 100 VAC，113 mA @240 VAC
安規認證
EMC：
CE (EN55022 Class A，EN55024)，F(xiàn)CC Part 15Subpart B Class A
NPort® 5610 only：IEC61000-4-12
安全：UL (UL60950-1)，TÜV (EN60950-1)
醫療：EN60601-1-2 Class B，EN55011
可靠性
自動重啟觸發機制：內建WDT（看門狗時鐘）
MTBF (meantime between failures):
NPort® 5650-8：117584小時
NPort® 5650-16：104767小時
NPort® 5650-S-SC-8：116914小時
NPort® 5650-S-SC-16：87528小時
NPort® 5650-M-SC-8：116914小時
NPort® 5650-M-SC-16：87528小時
保修
保修期：5 年

信方華泰您值得信賴的工業自動化領域合作伙伴！串口服務器  工業以太網交換機

可選型號
產品編號            描述
NPort 5650-16        16口RS-232/422/485到以太網串口設備聯網服務器，100-240 VAC電源輸入，機架型
NPort 5650-16-M-SC： 16口RS-232/422/485串口設備聯網服務器，10/100BaseF(X)，多模光纖 (SC連接頭)，機架型
NPort 5650-16-S-SC   16口RS-232/422/485串口設備聯網服務器，10/100BaseF(X)，單模光纖 (SC連接頭)，機架型

串口電纜線
產品編號                     描述
CBL-RJ45M9-150      150 cm 8-pin RJ45轉DB9針式電線
CBL-RJ45F9-150       150 cm 8-pin RJ45轉DB9孔式電線
CBL-RJ45M25-150     150 cm 8-pin RJ45轉DB25針式電線
CBL-RJ45F25-150      150 cm 8-pin RJ45轉DB25孔式電線
