純正弦波、低功率交流源

• 低總諧波失真及交流噪聲
• 先進的測量功能
• 寬范圍功率因數校正輸入
• 可現場并聯配置
• 可配置多個裝置用于多相位操作

Elgar連續波(CW)系列交流電源具有非常好的性價比，并可提供清潔的單相電源。這些緊湊型的開關電源有兩個系列：
手動(CW-M)或可編程(CW-P)(具有標準的IEEE-488.2及RS-232控制)。兩個系列都有三個功率級：800VA、1250VA及2500VA。800VA及1250VA型號的高度都為2U(3.5英寸)，并且都可將被測部件連接至其前面板或后面板。2500VA型號的高度為3U(5.25英寸)，它帶有后面板輸出連接點。所有型號都可以臺式或機架式配置運行。

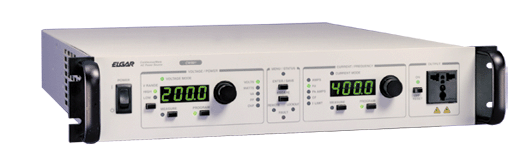

前面板上有兩個明亮的4位、7段顯示屏。功率因數校正(PFC)通用輸入電壓允許從交流插座輸送最大功率，無需用戶選擇范圍。在45Hz至500Hz的標準頻率范圍內，無論是135 VAC或270 VAC的輸出電壓范圍都可以輸出滿額定電流。兩個系列都可被并連起來以提供更多的功率。

一個單獨的輸出啟用開關控制輸送至負載的功率。遠程電壓感應是標準的配置。變壓器耦合輸出防止過壓及過流。該裝置還可防止過溫情況發生。雙速風扇使在低功率級運行時的噪聲更低。所有的型號都有CE標志。

CW系列有如下應用：
• 現實的正弦波電源條件（改為：模擬實際電網中正弦波形的測試）
• 400Hz航空電子設備測試
• 50/60Hz極限測試
• 鎮流器測試
• 部件測試
• 交直流變換器電源測試

手動CW的功能及優點：
通過手動系列的前面板旋鈕(10檔位電位計)可快速調節電壓、電流及頻率的設置。可通過一個0至5V的模擬信號對頻率及電壓進行遠程編程設置。發光二極管指示：輸出啟用、電壓或電流操作模式、故障及從機模式。還可以通過工廠提供的電纜將這些型號在現場并聯使用或配置成三相電源。可通過后面板上的一個開關選擇電流關閉模式或折返模式.

可編程CW的功能及優點：
可通過前面板編碼器旋鈕對電壓、電流及頻率進行編程設置。可通過按鈕選擇在兩個發光二極管顯示屏上查看編程設定值或測量值。可通過菜單按鈕設置系統配置，包括并聯運行或三相運行。還可通過菜單設置采用電流關閉模式還是折返模式。具有標準的遠程IEEE-488.2及RS-232控制接口。發光二極管指示：高范圍輸出電壓或低范圍輸出電壓、測量模式或編程模式、電壓模式運行或電流模式運行及輸出啟用。發光二極管指示菜單/狀態、遠程控制、鎖定及故障狀態。基于數字信號處理(DSP)的測量包括電壓、電流(電流、峰值電流、峰值因數)、功率(W、VA及功率因數)及頻率。
