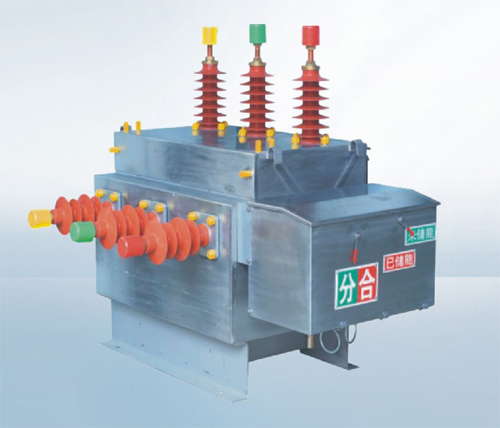

＂ZW27-12＂ZW27-12＂zw27-12型戶外交流高壓真空斷路器適用于額定電壓為12kv的戶外高壓開關設備，主要用于城網和農網配電系統中，作為開、合負荷電流、過載電流及短路電流之用。是取代油絕緣真空斷路器、實現無油化的空氣復合絕緣的優化產品，性能領先國內同類產品。

概述

ZW27A-12/□-□戶外柱上無油化高壓真空斷路器綜合了目前國內柱上真空斷路器的優點，吸收了卡卡西東芝公司VSP5柱上的自動分段器的成熟經驗，性能上領先于國內同類產品。它較好 地滿足了用電部門的需要，是我國在該領域產品中牌領先地位的真空斷路器。 該斷路器適用于12kV及以下交流50Hz的三相電力系統，作為分、合負荷電流、過載電流及開斷短路電流之用。

型號及其含義

產品特點

用真空滅弧室滅弧； 采用空氣-硅橡膠、工程塑料復合絕緣； 可在開關內部安裝電壓互感器，用于提供操作電源和電壓采樣； 方案靈活，可預留自動配電的接口，便于配電自動化的發展； 主要用于10kV架空線路，作為分、合 負荷電流、過載電流和開斷短路電流； 與控制器組合，可作自動重合器或自動分段器使用。

主要技術參數

序號 名稱 單位 數值 1 額定電壓 kV 12 2 額定絕緣水平(海拔2000m) 1min工頻耐壓(極間、對地/斷口) 干式 42 雷電沖擊耐壓(極間、對地) 濕式 34 雷電沖擊耐壓(斷口) 75 3 額定頻率 Hz 85 4 額定電流 A 50 5 額定短路開斷電流 kA 630、1000、1250 6 額定操作順序 / 12.5、16、20、25 7 額定短路電流開斷次數 次 O-0.3s-CO-180s-CO 8 額定短路關合電流(峰值) kA 30 9 額定峰值耐受電流 31.5、40、50、63 10 額定短時耐受電流 12.5、16、20、25 11 全開斷時間 s ＜0.125 12 額定短路持續時間 4 13 機械壽命 次 10000 14 觸頭操作電壓及輔助回路額定電壓 V 交流或直流220 15 過電流脫扣器額定電流 A 5

主要機械參數

序號 名稱 單位 數值 1 觸頭開距 mm 9±1 2 觸頭超行程 2 3 平均分閘速度 m/s 1.0±0.3 4 平均合閘速度 m/s 1.0±0.25 5 觸頭合閘彈跳時間 ms ≤2 6 三相分閘同期性 ≤2 7 合閘時間 s ≤0.1 8 分閘時間(最高額定操作電壓) ≤0.06 分勵脫扣(最低操作電壓) ≤0.1 9 末相回路直流電阻 μΩ ≤200 10 相間中心距離(從滅弧室端測量) mm 260±2.0 11 動靜觸頭允許磨損累計厚度 3 12 合閘狀態額定觸頭彈簧壓力 N 1800±200、2000±200 ZW27-12戶外柱上無油化高壓真空斷路器綜合了目前國內柱上真空斷路器的優點，吸收了卡卡西東芝公司VSP5柱上的自動分段器的成熟經驗，性能上領先于國內同類產品。它較好地滿足了用電部門的需要，是我國在該領域產品中排領先地位的真空斷路器。
