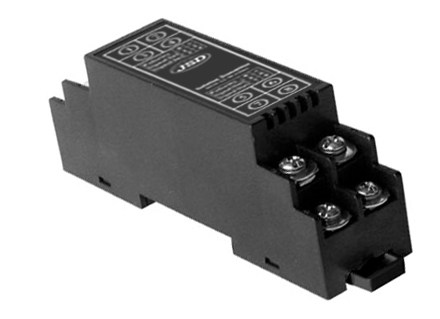

有源高精度4-20mA信號隔離變送器---深圳捷晟達科技信號隔離變送器廠家供應
產品尺寸：94X47X21.83mm

隔離變送器產品特征：

● 小體積，低成本，標準DIN35mm 導軌安裝方式
● 三端隔離（輸入、輸出、工作電源間相互隔離）
● 高精度等級（0.1% F.S）
● 高線性度（0.1% F.S）
● 高隔離耐壓（2500VDC/60S）
● 極低溫度漂移(35PPM/℃）
● 工業溫度范圍( -45~+85 ℃）
● 產品性能可靠（MTBF＞50 萬小時）
● 工作電源(5VDC/12VDC/15VDC/24VDC 單電源等多種選擇）
● 國際標準信號（0~5V/0~10V/0~±10V/4~20mA/0~±20mA 等多選）

隔離變送器產品概述：

JSD MI 有源單通道高精度模擬量信號隔離變送器，是將輸入與輸出之間電氣絕緣的模擬信號進行
變換、放大、隔離的信號調理器，接收現場儀表的各種模擬量信號輸入，通過模擬量信號隔離變送器進
行信號變換調理，以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸?shù)娇刂剖摇�PLC、PC
及DCS 系統。本產品的輸入、輸出、工作電源間相互隔離，在電量隔離測控的工業測現場、電力監控、
醫療電子設備、模擬量信號隔離及采集等方面廣泛應用。該模擬量信號隔離變送器采用電磁隔離技術,
相比光耦信號隔離變送器具有更好的輸出精度、溫飄特性小和線性度好等特點。

隔離變送器產品選型參數一覽表
DIN35 1x1 MI V(I)x Px V(I)Ox 詳細描述
封裝標識代碼 標準DIN 35mm 封裝
通道配置標識代碼 1 進1 出
隔離方式標識代碼 磁電隔離產品
電壓電流信號輸入代碼
V(I)1： V1：0~5V I1：0~1mA
V(I)2： V2：0~10V I2:0~10mA
V(I)3： V3：0~75mV I3:0~20mA
V(I)4： V4：0~2.5V I4:4~20mA
V(I)5： V5：0~±5V I5：0~±1mA
V(I)6： V6:0~±10V I6:0~±10mA
V(I)7： V7:0~±100mV I7:0~±20mA
V(I)ud： V(I)ud：用戶自定義
產品工作電源代碼
P1： 24VDC
P2： 15VDC
P3： 12VDC
P4： 5VDC
Pud： 用戶自定義
電流/電壓信號輸出代碼
IO1： 4~20mA
IO2： 0~20mA
IO3： -20~+20mA
VO4： 0~5V
VO5： 0~10V
VO6： 1~5V
VO7： 0~±5V
VO8： 0~±10V
V(I)Oud： V(I)Oud：用戶自定義
備注1：訂貨時需確定輸入和輸出及電源的參數,如有特殊需求可以定制。

產品型號舉例：
例1：信號輸入通道1：0-5V；信號輸出通道1：0-10V；工作電源：12VDC； 產品型號：DIN35 1x1 MI-V1-P3-VO5
例 2：信號輸入通道1：4-20mA；信號輸出通道1:4-20mA；工作電源：24VDC；產品型號：DIN35 1x1 MI-I4-P1-IO1
