BEVAN-CAC/I是一款專為電力自動化和智能變電站在線監測量身打造的無風扇、低功耗、嵌入式的通訊管理設備。BEVAN-CAC/I通過了中國電科院電力四級認證，包括：工頻磁場、脈沖磁場、阻尼振蕩磁場、高頻干擾、電源快速瞬變脈沖群、靜電放電、電源跌落、電源浪涌、高溫影響測試、低溫影響測試、整機功耗檢驗、電源沖擊電壓等。BEVAN-CAC/I支持24VDC和110/220VACDC雙電源冗余供電，串口光隔離和保護，是電力自動化和智能變電站在線監測系統解決方案的理想選擇。BEVAN-CAC/I支持Windows XP Embedded、以及Linux操作系統，能夠提供定制的映像文件，豐富的軟件環境，更加適合您的使用。

Ø        通過中國電科院電力四級認證，適合電力自動化對苛刻環境的要求

Ø        板載Atom D510 1.66GHz 雙核CPU

Ø        板載1G DDRII內存，可擴展至2G DDRII

Ø        網口和串口采用光隔離設計

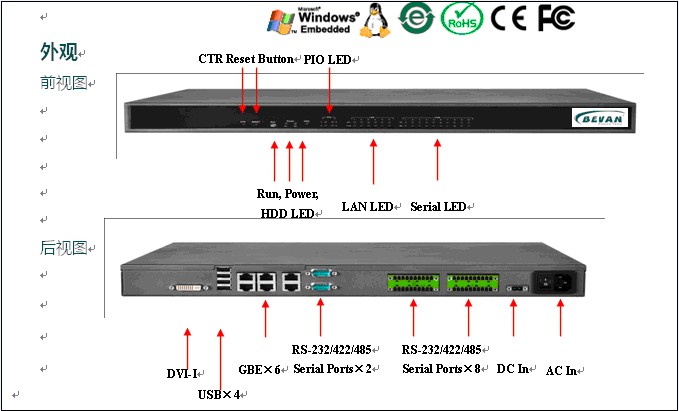

Ø        6×GBE，10/100/1000Base-T RJ-45

Ø        10×RS-232/422/485，RS-485支持自動流控

Ø        交直流雙電源冗余，電源及IDE指示燈狀態指示

Ø        支持 Windows XP Embedded ，及Linux

Ø        站端監測單元CAC實現整個在線監測系統的運行控制，以及站內所有變電設備的在線監測數據的匯集、綜合分析、故障診斷、監測預警、數據展示（站端二級主站系統）、存儲和標準化數據轉發等功能；

Ø        站端監測單元CAC對站內在線監測裝置、綜合監測單元以及所采集的狀態監測數據進行全局監視管理，支持人工召喚和定時自動輪詢兩種方式采集數據，可實現對在線監測裝置和綜合監測單元安裝前和安裝后的檢測、配置和注冊等功能；

Ø        建立統一的數據庫，進行時間序列存盤，實現在線數據的集中管理，并具有與上層平臺通信及站內信息一體化平臺交互的接口；

Ø        系統具有可擴展性和二次開發功能，可接入的監測裝置類型、監視畫面、分析報表等不受限制；同時系統功能亦可擴充，應用軟件采用SOA架構，支持狀態檢測數據分析算法添加、刪除、修改操作，能適應在線監測與運行管理的不斷發展；

Ø        實現變電設備狀態監測數據及分析結果發布平臺，提供圖形、曲線、報表等數據發布工具；

Ø        具有遠程維護和診斷功能，可通過遠程登錄實現系統異地維護、升級、故障診斷和排除。

具體功能描述如下：

Ø         CAC支持的狀態信息類型遵循DL/T860.73標準：

Ø         CAC至少支持20000個DO（數據對象）的數據存儲及10000個DO數據同時轉發。

Ø         處理響應時間：請求10000歷史記錄要求小于1秒

Ø         存儲容量：存儲的邏輯節點（LN）個數至少200個，每個LN含大約10個DO（量測量）數據，最小存儲周期為5分鐘（該周期可由主站下發設置），存儲時間要求大于1年，。

Ø         實現信息的挑選和轉發，能對數據進行有效性分析和過濾。

Ø         CAC響應CAG召喚實時數據處理能力：滿足間隔5分鐘頻度完成全站實時數據的召喚。

Ø         數據采集處理能力：滿足5分鐘內全站所有在線監測裝置實時數據采集和處理。

Ø         CAC裝置帶有用戶界面功能，可通過外接顯示器或遠程WEB訪問實現簡單的在線數據瀏覽、運行狀態顯示及歷史數據信息瀏覽。

Ø         該功能以WEB訪問的模式提供。

Ø         DL/T860方式：

1)        滿足國網公司發布的《基于DL／T860標準的變電設備在線監測裝置應用規范》；

2)        CAC提供工程化組態工具，能將在線監測裝置廠家提供裝置的ICD文件進行配置，形成并加載SCD文件。

Ø         其他通訊方式:

3)        CAC提供擴展方式接入IEC103、IEC104、MODBUS、CDT等其他規約

1)        遵循國家電網公司變電在線監測I2接口協議，同時支持WebService、DL/T860、IEC104（或網絡IEC103）等通訊規約；

2)        CAC至少可同時服務5個CAG設備。并支持配置CAG的IP地址；

1)        錄波格式：參照國網公司發布的《基于DL／T860標準的變電設備在線監測裝置應用規范》；

2)        錄波傳輸規約：支持WebService、DL/T860、IEC104（或網絡IEC103）等通訊規約。

CAC負責召喚在線監測裝置歷史數據，通過自動或手動方式（由CAG命令方式?jīng)Q定）將歷史數據上送至CAG，支持WebService、DL/T860、IEC104（或網絡IEC103）等通訊規約。

CAG與CAC間采用SNTP協議實現時間同步，以CAG為時鐘源，對時周期可在1分鐘至1天可調，默認為1小時。

1)        CAC與監測裝置之間一般采用DL/T860通訊方式。

2)        CAC可融合綜合監測單元(CMA)的功能。

CAC與在線監測裝置通訊中斷后在恢復時能自動進行最近一次斷開時間段歷史數據召喚，并確保所有斷開時段的信息不丟失。同時CAC提供本地及遠程方式實現手動召喚監測裝置任意時段的歷史數據。

CAC與在線監測裝置及CMA間采用SNTP協議實現時間同步，以CAC為時鐘源，支持分別對每個在線監測裝置設置可調整的對時周期，1分鐘至1天范圍可調，默認1小時。
