一、產品簡介

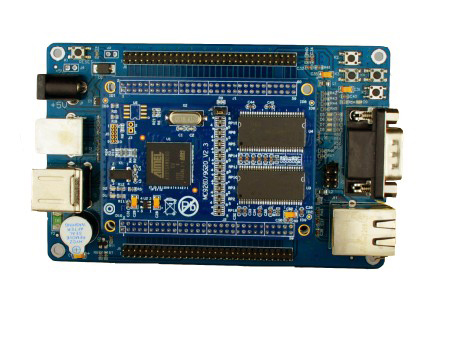

邁沖科技MC9260-DK評估開發板采用MC9260核心板加評估測試底板雙層架構。邁沖科技MC9260工業級核心板采用ATMEL AT91SAM9260工業級ARM9處理器（可選PIN-to-PIN兼容400MHz處理器）， 6層PCB板工藝，具有極佳的電氣性能和抗干擾性能，在多個客戶的產品中順利通過高低溫、群脈沖、浪涌等全部EMC測試內容。
二、硬件規格
|
系統資源 |
|
CPU |
ATMEL AT91SAM9260,200MHZ |
|
存儲 |
32~2GB NandFlash,512KB-2MB SPI NorFlash（SPI NorFlash為選配） |
|
內存 |
64MB SDRAM |
|
實時時鐘 |
帶后備電池RTC |
|
通信接口 |
|
網口 |
1路10M/100M自適應網卡，帶網絡變壓器和指示燈 |
|
串口 |
2路串口：1路調試串口，1路數據通信串口 |
|
AD |
4路10位AD采集接口 |
|
USB |
2路USB 2.0 Host接口，1路USB 2.0 Device接口 |
|
按鍵 |
4個測試按鍵 |
|
LED |
4個測試LED |
|
擴展接口 |
2條2*30雙排針引出核心板所有引腳，方便調試 |
|
工作參數 |
|
工作電源 |
5V DC-IN |
|
工作溫度 |
-10~ 70℃ （核心板溫度范圍 -40 ~ 85℃） |
|
工作濕度 |
5%~95% |
|
機械尺寸 |
120mm X 78mm |
1、核心板資源：
◆ 工業級ATMEL AT91SAM9260處理器，200MHz
◆ 64MB SDRAM
◆ 32MB - 2GB NandFlash (標配128MB)
◆ 512KB - 2MB SPI NorFlash （非標準配置，批量時可以選配）
◆ ISA總線接口，RMII/I2C/SPI/I2S等接口，串口、USB、GPIO接口等
◆ 6層高精密工業PCB
◆ 尺寸：74mm X 55mm
◆ 2條2x30 PIN插件，方便簡單
◆ 電源：3.3V供電，功耗低
◆ 工作溫度范圍：-40 – 85℃
三、技術資料
1、Linux光盤資源
(1)Linux系統資源：
◆ 啟動代碼：bootstrap，u-boot
◆ 內核源碼包：Linux-2.6.30
◆ 文件系統：JFFS2
◆ 實用工具：ppp撥號、ntp校時、sqlite數據庫，Webserver服務器（boa）、FTP服務器（vsftp）、telnet服務器、Wireless Tools（wifi模塊操作命令）
(2)測試例程及源碼
◆ 硬件測試程序：串口、網絡、RTC、蜂鳴器、矩陣鍵盤、GPIO等
◆ 應用程序例程：控制臺程序、文件操作、進程和線程、TCP/UDP、WEB Server、Sqlite例程、BOA+CGI例程。
(3)用戶手冊
◆ MC9260核心板硬件手冊
◆ MC9260-DK硬件手冊
◆ MC9260 Linux 快速開始手冊
◆ MC9260 Linux開發環境搭建手冊
◆ MC9260 Linux系統配置手冊
◆ MC9260 Linux系統燒寫手冊
(4)交叉編譯工具,SAM-BA,TFTP等工具
(5)評估測試底板原理圖、封裝庫
(6)評估測試底板板載芯片數據手冊
2、WinCE光盤資源
(1)WinCE.net 5.0操作系統
WinCE BSP包（BIN格式）、WinCE系統燒寫鏡像文件
(2)測試例程及源碼
(3)用戶手冊
◆ MC9260核心板硬件手冊
◆ MC9260-DK硬件手冊
◆ EVC開發調試手冊
◆ MC9260 Wince用戶手冊
◆ MC9260 Wince系統燒寫手冊
(4) SAM-BA，Activesync等工具，開發環境 EVC++4.0
(5)評估測試底板原理圖、封裝庫
(6)評估測試底板板載芯片數據手冊
四、技術支持和保修服務
1.技術支持
杭州邁沖科技有限公司承諾從客戶購買產品之日起，提供6個月的免費技術支持（電話、郵件、網上在線問答、傳真）。
我們提供以下技術支持：
◆ 支持用戶能運行Linux或WinCE操作系統及相關接口測試程序。
◆ Linux或Wince系統的常見配置，自啟動應用程序等。
◆ 我們提供的遠程服務器（如telnet、ftp、http等）的配置。
◆ 支持客戶搭建Linux或Wince開發環境
◆ 支持客戶對硬件接口的各項應用操作。
◆ 我公司擁有自主研發的自動化燒錄、測試設備，批量客戶我們可以代為燒錄鏡像和應用程序。
以下內容不在我們技術支持范圍內，我們會酌情支持：
◆ 客戶自己進行的應用程序開發。
◆ 客戶自己開發的硬件接口及軟件驅動等。
2.保修服務
本產品自出售之日起，在正常使用狀況下，印刷電路板卡，提供2年免費保修服務。
特別說明，以下情況不屬于免費服務范圍內，杭州邁沖科技公司視情況收取一定的服務費用：
◆ 無法提供產品有效購買憑證（發票、收據、合同等）；
◆ 客戶錯誤操作引起產品過壓、短路等造成的元器件損壞；
◆ 因自然災害或遇不可抗拒力導致產品外觀及功能損壞；
◆ 用戶自行或者用戶授權非杭州邁沖許可的人員及機構進行產品的焊接、拆裝、變更產品規格配置，或擴充非杭州邁沖公司銷售認可的配件導致產品外觀及功能損壞。
對于客戶的特殊需求，我們可以提供定制服務，并開發相應接口驅動，助力您的產品快速上市，歡迎來電咨詢。
