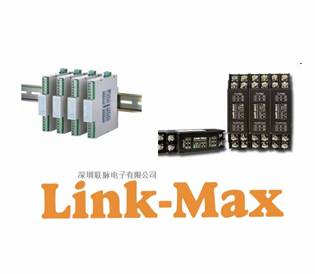

LM-1C2C、LM-1C4C、LM-2C4C一路轉多路4-20mA電流環信號隔離分配器
LM-11、LM-22 4-20mA電流環隔離柵、安全柵
Link- Max LM-1C2C電流環隔離器帶有一路輸入、兩路輸出，三部分完全互相隔離，用戶可方便地實現將一個儀表的輸出全隔離地輸出到兩個儀器。由于輸入輸 出通道完全隔離，避免了共模干擾對測量精度的影響，也避免了地電位不同對設備帶來的危害。產品達到滿量程萬分之五的精度與線性度，50ppm的溫度系數， 能為用戶提供穩定而精準的物理量隔離與轉換功能。在某些應用中,也許不需要隔離，但儀表的輸出阻抗有限，無法同時推動數個串聯的儀器，這時也需要本產品提 供阻抗變換。

產品主要技術參數

輸入信號：4～20mA
輸出信號：4～20mA
輸入電壓：＜15V
最大允許電流：30mA
隔離轉換電壓：≤3.3V
基本誤差：±0.05％
負載變化：＜+0.1％／100Ω（負載＜250Ω時）＜-0.1％／100Ω（負載＞250Ω時）
絕緣電阻：輸入／輸出／電源≥100MΩ
絕緣強度：輸入／輸出／電源≥1000V／1分鐘
工作環境：溫度0-70℃、濕度≤90%
外型尺寸：厚18mm(L)×高117mm(H)×寬101mm(W)
重量：32g±2g
LM-1C4C比LM-1C2C多兩路輸出，其他性能指標與LM-1C2C一樣，可用于一路電流環轉四路電流環的地方。

Link- Max LM-11電流環隔離柵(也稱安全柵)帶有一路輸入、一路輸出完全隔離功能，用戶可方便地實現儀表和儀器之間的全隔離。由于輸入輸出通道完全隔 離，避免了共模干擾對測量精度的影響，也避免了地電位不同對設備帶來的危害。產品達到滿量程千分之一的精度與線性度，50ppm的溫度系數，能為用戶提供 穩定而精準的物理量隔離與轉換功能。在某些應用中，也許不需要隔離，但儀表的輸出阻抗有限，無法推動高輸入阻抗的儀器，這時也需要本產品提供阻抗變換。


輸入信號：4～20mA
輸出信號：4～20mA
輸入電壓：＜15V
最大允許電流：30mA
隔離轉換電壓：≤3.3V
基本誤差：±0.1％
負載變化：＜+0.1％／100Ω（負載＜250Ω時）＜-0.1％／100Ω（負載＞250Ω時）
絕緣電阻：輸入／輸出／電源≥100MΩ
絕緣強度：輸入／輸出／電源≥1000V／1分鐘
工作環境：溫度0-70℃、濕度≤90%
外型尺寸：26mm(W)×98mm(L)×41mm(H)
重量：32g±2g


定貨信息

LM-1C2C 單路轉雙路4～20mA電流環隔離分配器
LM-1C4C 單路轉四路4～20mA電流環隔離分配器
LM-2C4C 雙路轉四路4～20mA電流環隔離分配器
LM-1C2V一路電流環(4-20mA)轉兩路電壓(0-10V)
LM-1C4V一路電流環(4-20mA)轉四路電壓(0-10V)
LM-2C4V兩路電流環(4-20mA)轉四路電壓(0-10V)
LM-1V2V一路電壓(0-10V)轉兩路電壓(0-10V)
LM-1V4V一路電壓(0-10V)轉四路電壓(0-10V)
LM-2V4V一路電壓(0-10V)轉四路電壓(0-10V)
LM-1V2C一電壓(0-10V)轉兩路電流環(4-20mA)
LM-1V4C一路電壓(0-10V)轉四路電流環(4-20mA)
LM-2V4C兩路電壓(0-10V)轉四路電流環(4-20mA)等模擬量隔離轉化器
LM-11 單路無源4-20mA電流環隔離柵安全柵
LM-22 雙路無源4-20mA電流環隔離柵安全柵
LM-P11單路4-20mA電流環隔離配電器
LM-P22雙路4-20mA電流環隔離配電器
