VT-CC1101-433M模塊采用TI chipcon高性能無線芯片CC1101開發。是一種低成本、高度集成的UHF收發器，專為低功耗無線應用而設計。
我們將提供完整硬件、軟件參考方案，縮短產品研發周期，為您節省成本投入。
產品特征
l 433MHz無線收發器，可定制315M/868M/915M等其它載頻
l 支持 FSK, GFSK, ASK/OOK 以及MSK調制方式
l 可編程配置傳輸數率1.2k - 500 kbps
l 內置前向糾錯 FEC，靈敏度高
l 低功耗 1.8~3.6V 供電
l 點對點，點對多點，靈活通信方式
l RSSI輸出和載波偵聽指示
l 使用廉價的微控制器可得高性能RF系統
l 高穩定性，可靠性達到工業級別
l SPI接口

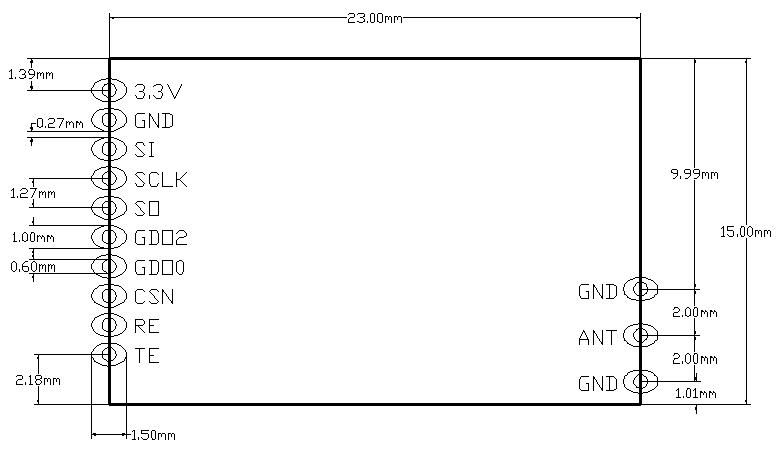

l SMD元件19.0*17.0*2.2mm，體積小
應用范圍
l 物流跟蹤、倉庫巡檢、電子標簽等
l 替代232、485進行無線數據通信
l 工業儀器儀表無線數據采集和控制
l AMR（水、電、煤氣）三表自動抄表
l 住宅與建筑物（智能家居）控制
l 電子消費類產品無線遙控
l 無線報警與安全系統
l 無線傳感器網絡
技術參數
|
技術指標 |
參數 |
備注 |
|
工作電壓 |
直流1.8－3.6V |
|
|
工作頻率 |
433MHz |
可編程配制+-5MHz |
|
頻率誤差 |
+-10KHz |
|
|
發射功率 |
-30 － +10dBm |
可編程配制 |
|
調制方式 |
FSK,/GFSK/ASK/OOK/MSK |
|
|
接收靈敏度 |
-110 dB |
2.4 Kbps |
|
傳輸速率 |
1.2－500Kbps |
|
|
發射電流 |
<30mA |
|
|
接收電流 |
<20mA |
|
|
待機電流 |
2 uA |
|
|
數據接口 |
SPI接口 |
|
|
通訊距離 |
300-500m |
10dBm、1.2Kbps、可視距離 |
|
天線阻抗 |
50ohm |
|
|
工作溫度 |
- 40 － 85 °C |
|
|
外形尺寸 |
19.0*17.0*2.2mm |
| |
