T-CC1100E-PA 無線方案采用TI chipcon高性能無線芯片CC1100E開發。是一種低成本、高度集成的UHF收發器，專為遠距離無線抄表應用而設計。
我們將提供完整硬件、軟件參考方案，縮短產品研發周期，為您節省成本投入。
產品特征
l 950-960MHz無線收發器，可訂制470-510MHz
l 支持 FSK, GFSK, ASK/OOK 以及MSK調制方式
l 可編程配置傳輸數率1.2k - 500 kbps
l 內置前向糾錯 FEC，靈敏度高
l 點對點，點對多點，靈活通信方式
l 低功耗，采用繞線電感性能更出眾，輸出18dBm電流為70mA
l RSSI輸出和載波偵聽指示
l SMD元件32.0*17.0*2.4 mm，體積小
l 使用廉價的微控制器可得高性能RF系統
l SPI接口
應用范圍
l 運行于470/950MHz ISM/SRD 頻帶的超低功耗無線應用物流跟蹤
l 無線傳感器網絡
l 家庭和樓宇自動化
l 高級抄表架構（AMI）
l 無線計量
l 無線報警與安全系統
技術參數
TA=25℃,VDD=3.0V,工作頻率950MHz
|
技術指標 |
參數 |
備注 |
|
工作電壓 |
直流3.0－3.6V |
|
|
工作頻率 |
950-510MHz |
|
|
頻率誤差 |
+-10KHz |
|
|
調制方式 |
FSK/GFSK/ASK/OOK/MSK |
可編程配制 |
|
輸出功率 |
17-22dBm |
|
|
接收靈敏度 |
-112dBm |
1.2 Kbps |
|
接收電流 |
<20mA |
|
|
發射電流 |
60-130mA |
與輸出功率有關 |
|
待機電流 |
2uA |
|
|
傳輸速率 |
1.2－500Kbps |
可編程配制 |
|
數據接口 |
SPI接口 |
|
|
通訊距離 |
850m |
2.4Kbps可視距離 |
|
天線阻抗 |
50ohm |
|
|
存貯溫度 |
-50 － 150°C |
|
|
工作溫度 |
-20 － 85 °C |
|
|

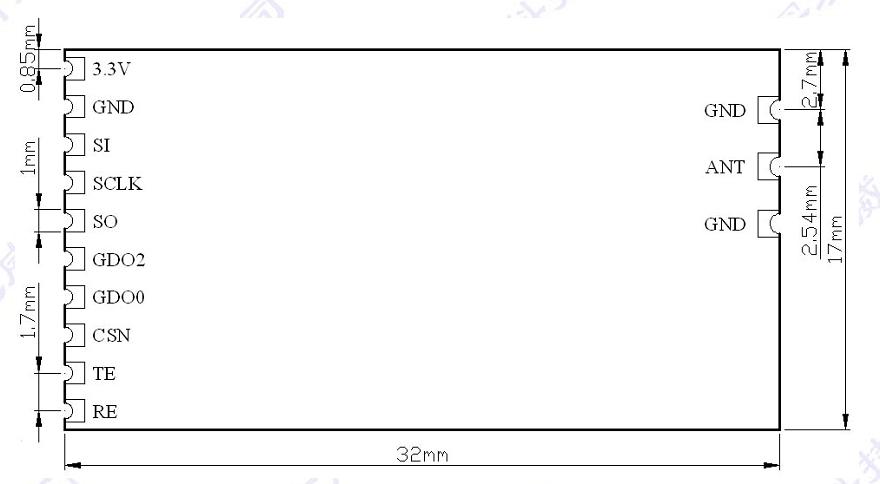

外形尺寸 |
32.0*17.0*2.4 mm |
| |
