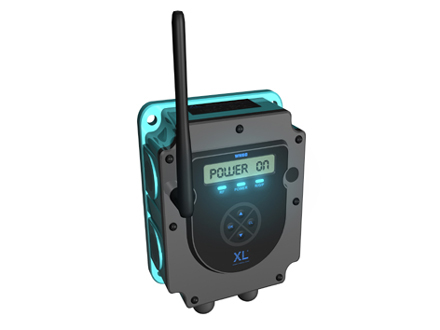

WN60系列無線傳感采集裝置： （發布型號：WN60SR2）

WN60系列無線傳感采集裝置用于采集各種電氣或非電氣參數，并將采集的數據通過無線方式上傳至無線通信管理裝置，同時接收無線通信管理裝置的指令。無線傳感采集裝置能廣泛用于工業、農業、水利、能源、環境、氣象、醫療、樓宇、倉儲、航空、航海、機場、港口、國防等等多種領域的數據采集與監控系統。

上行通信有路由和點對點通信兩種方式選擇。有路由功能的裝置，除采集傳輸本裝置的數據外，還可路由網絡內其它裝置的數據，延長網絡的傳輸距離，網絡結構為網狀；點對點通信，網絡結構為星型網絡。

上行通信接口，有2.4GHz無線、490MHz無線，以及GPRS、CDMA、WCDMA等方式選擇。

支持MODBUS協議、WSNXL協議，及透明傳輸（串口輸入）。WSNXL協議是針對無線傳感網絡設計開發的協議標準，支持數據主動上傳，大大提高了數據傳輸的實時性及網絡的通信效率，特別適用于非電氣參數采集的無線傳感網絡。



支持RS232/485/422通信口輸入，支持MODBUS協議或透明傳輸。

支持2路、4路或8路開關量輸入，接點性質可是干接點或濕接點。

支持2路、4路或8路模擬量輸入。模擬量輸入可以選4-20mA，0-20mA，0-5V，0-10V信號，也可以選熱電偶、熱電阻、濕度等等傳感器的信號輸入。

采集開關量、模擬量時，裝置將采集到的信號變換成數字信號，以MODBUS或WSNXL協議格式上傳。



可提供2路、4路或8路開關量輸出，接點性為干接點。

可提供2路、4路或8路模擬量輸出，輸出可以選4-20mA，0-20mA，0-5V，0-10V信號。



上傳通信技術參數：

GPRS、CDMA、WCDMA公網。

◆調制方式：DSSS，O-QPSK。

◆頻率：2.400～2.4835GHz ISM頻段。

◆發射功率：≤20dBm（100mW）。

◆接收靈敏度：-121dBm。

◆理想傳輸距離：1.3KM。

◆天線：SMA，50Ω。

◆調制方式：DSSS，GFSK。

◆頻率：490MHz (470～510MHz)ISM頻段。

◆發射功率：≤20dBm（100mW）。

◆接收靈敏度：-118dBm。

◆傳輸距離：3.2KM。

◆天線：SMA，50Ω。



通信接口：

◆RS232/422/485（軟件選擇），通信速率1200-115200bps。

◆MBUS。



◆干接點輸入。

◆濕接點輸入。



◆DC4-20mA，DC 0-20mA，DC 0-5V，DC 0-10V。

◆熱電偶或熱電阻輸入，Pt100，Pt1000，Cu50。

◆濕度傳感器輸入，0-100%RH。

◆單點溫濕度傳感器輸入。



◆繼電器接點輸出。

◆PNP或NPN輸出。

◆DC4-20mA，DC 0-20mA，DC 0-5V，DC 0-10V。



◆供電電壓：AC220/DC220V，DC24V，DC3.6V。

◆功耗：≤0.15mW。

◆外殼材料：PE。

◆安裝方式：導軌安裝或螺絲固定安裝

◆防護等級：PCB板經過涂層處理（可選），適用于有腐蝕、潮濕等惡劣環境；外殼IP50，◆IP66。外殼阻燃、防腐可選。

◆工作環境溫度：最寬范圍溫度能應用于-40 to +85°C （ LCD 工作范圍-20 to+80°C)的環境。

◆工作環境濕度：相對濕度95%。

◆抗電磁干擾：IEC61000-6-2，GB/T 17799.2。

◆沖出與震動：GB/T 2423.10，IEC 60068-2-6。

◆認證：CCC，CE，ROHS。



如用戶對通信接口，輸入輸出參數，通信協議，頻段等等有特殊要求，公司可按照用戶的要求進行設計開發定制。
