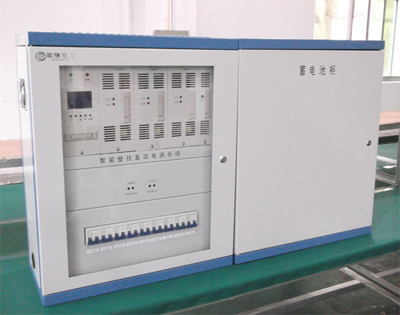

名 稱：智能型微機直流壁掛電源

型 號： ORO-GZDW

   壁掛電源小系統是歐瑞電力專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

136-8499-4423

l  適合構成38AH/220V、65AH/110V以下的系統。

l  模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。

l  可安裝3個2.0A/220V、4.0A/110V自然冷模塊。

l  降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。

l  監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。

l  監控器具有對電池自動管理的功能。

l  提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。

l  監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

l  配電單元可提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。

l  PT供電時系統自動限制輸出功率

136----8499---4423

交流輸入電壓： 220V±20%

PT供電電壓： 100V±10%

電網頻率：50Hz±10%

功率因數：≥0.85

輸出電壓范圍：  90V-140V連續可調（對于110V系統）

                180V-280V連續可調（對于220V系統）

輸出限流：0.2A-2.5A(220V單模塊)       0.4A-4.5A(120V單模塊)

穩壓精度： ≤±0.5%

穩流精度： ≤±0.5%

紋波系數： ≤±0.1%

均 流 度：    ≤5%

效    率： ≥93%

輸出過壓保護： 280V±2V(220V), 140V±2V(110V)

絕緣電阻： ≥10M

絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。

可聞噪音:  ≤55Db

外形尺寸：560（寬）×680（高）×265（厚）

GZDW-7AH/220V壁掛電源  GZDW-10AH/220V壁掛電源 GZDW-12AH/220V壁掛電源 GZDW-15AH/220V壁掛電源

GZDW-18AH/220V壁掛電源

GZDW-20AH/220V壁掛電源

GZDW-24AH/220V壁掛電源 GZDW-28AH/220V壁掛電源 GZDW-33AH/220V壁掛電源 GZDW-38AH/220V壁掛電源

GZDW-40AH/220V壁掛電源

GZDW-7AH/110V壁掛電源  GZDW-10AH/110V壁掛電源 GZDW-12AH/110V壁掛電源 GZDW-15AH/110V壁掛電源

GZDW-18AH/110V壁掛電源

GZDW-20AH/110V壁掛電源

GZDW-24AH/110V壁掛電源 GZDW-28AH/110V壁掛電源 GZDW-33AH/110V壁掛電源 GZDW-38AH/110V壁掛電源

GZDW-40AH/110V壁掛電源
