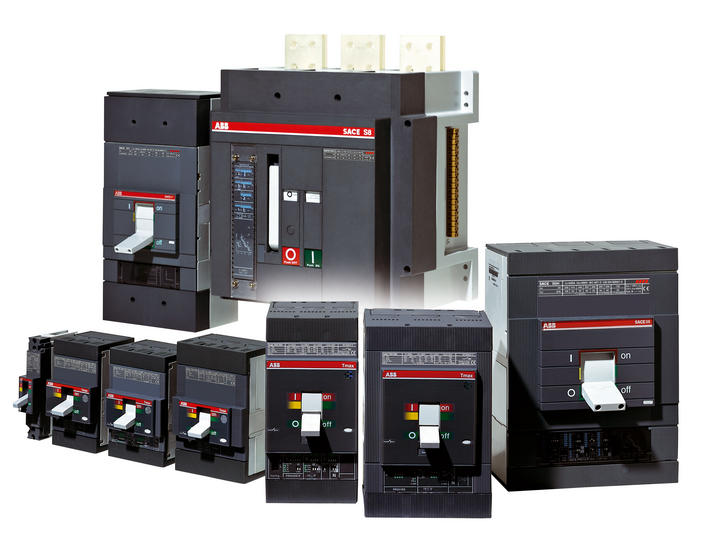

ABB 設計的2種系列的 塑殼斷路器：眾所周知的Isomax S系列和新開發的Tmax系列（在2003國際設計中，以其技術含量和環保而聞名）。此外，Tmax 更具有極高的性能水平：外形尺寸小，安裝簡單。再加上雙重絕緣，確保操作者安全。因其Tmax 斷路器的卓越性能以及脫扣器和附件的完整性，可使用在交流和直流用電工廠的主配電和子配電中。
Tmax 特性
Tmax系列技術高，采用了最先進的設計和模擬工具，保證在最小的外形尺寸上達到最優的性能。
由于滅弧室采用最新科技和能夠加快分閘速度，Tmax系列斷路器可極大地限制允通能量、減少電流峰值，從而避免裝置過熱和降低電動應力。
此外，Tmax系列斷路器使用了一套完全通用和標準的附件，具有很多優點：減少庫存、方便靈活和使用方便。它們皆可選配(使用電流高達500A的)新型剩余電流脫扣器。(RC221, RC222, RC223)
- 應用領域
塑殼斷路器應用在工業和城市低壓工廠，工作電流從1 - 1000A。它們安裝在直流和交流配電柜中，用于電機保護（電機控制中心）、發電機保護、電容器保護和終端用戶。
- 技術參數
ABB塑殼斷路器具有8種型號：T1, T2, T3, T4, T5, T6, T7和S8。額定極限短路分?jǐn)嗄芰Γ?80/415V AC）從16kA到200kA。
可提供以下類型的斷路器，廣泛應用于各種應用場合 :
- 應用于交流和直流配電的斷路器
- 電動機保護用斷路器
- 應用于交流和直流1000V的斷路器
- 隔離開關
每個斷路器都具有3極和4極，可配完整系列的保護脫扣器：熱磁脫扣器、單磁脫扣器和電子脫扣器。配有TMD和TMA熱磁脫扣器的T1, T2, T3, T4, T5和T6可用于直流電廠，額定電流從1A到800A，最小工作電壓為24VDC。 配電用的斷路器
ABB塑殼斷路器Tmax和Isomax額定工作電流從1A到3200A，具有固定式、插入式和抽出式，3極和4極。Tmax T1具有單極型斷路器T1B 1p，分?jǐn)嗄芰?5 kA（220/230 V AC）。
脫扣器可互換
Tmax T4,T5和T6可安裝熱磁脫扣器、單磁脫扣器和電子脫扣器。由于安裝非常簡單，根據實際需求，客戶可非常簡單的更換這些脫扣器。當然，此時客戶需要對安裝負責。這些脫扣器可互相更換，使得斷路器使用不僅靈活，而且節約空間和減少庫存。
符合標準
塑殼斷路器及其附件均符合國際IEC 60947-2標準及EC的相關指令，包括低壓指令(LVD) no. 73/ 23 EEC” 和 “電磁兼容指令 (EMC) 89/336 EEC”.
ABB質量體系符合ISO 9001標準和歐洲EN ISO 9001和意大利UNI EN ISO 9001標準。此產品符合船用電氣設備的規定，已獲得主要船級社的認可（如RINA - QUACER)等:
|
|
|
T1 1p |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
S7 |
S8 |
|
額定不間斷電流 Iu |
[A] |
160 |
160 |
160 |
250 |
250
320 |
400
630 |
630
800
1000 |
1250
1600 |
2000
2500
3200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
極數 |
No. |
1 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定工作電壓 Ue AC 50-60Hz |
[V] |
240 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定工作電壓 Ue DC |
[V] |
125 |
500 |
500 |
500 |
750 |
750 |
750 |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定沖擊耐受電壓 Uimp |
[kV] |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定絕緣電壓 Ui |
[V] |
500 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
測試電壓
(50 Hz, 1分鐘) |
[kV] |
3 |
3 |
3 |
3 |
3.5 |
3.5 |
3.5 |
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
分?jǐn)嗄芰?/B> |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
額定極限短路分?jǐn)嗄芰cu AC 50-60 Hz 380/415 V |
[kA] |
25
(1)(2) |
16
36 |
36
85 |
36
50 |
36
200 |
36
200 |
36
100 |
50
100 |
85
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定極限短路分?jǐn)嗄芰cu AC 50-60 Hz 690 V |
[kA] |
|
3
6 |
6
10 |
5
8 |
20
80 |
20
80 |
20
150 |
20
35 |
40
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定極限短路分?jǐn)嗄芰cu DC 500 V - 3 極串聯 |
[kA] |
25
(3) |
16
36 |
36
85 |
36
50 |
16
70 |
16
70 |
20
65 |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
額定運行短路分?jǐn)嗄芰?Ics AC 50-60 Hz 380/415 V |
[kA] |
18 |
16
25 |
36
70 |
27 |
36
200 |
36
200 |
35
150 |
50 |
47
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
使用類別 (IEC 60947-2) |
|
A |
A |
A |
A |
A |
B/A |
B |
B |
B |
|
|
|
|
|
|
|
|
|
|
|
|
|
機械壽命
N. op x [103] |
No |
25 |
25 |
25 |
25 |
20 |
20 |
20 |
10 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
電氣壽命 ( 415 V)
N. op x [103] |
No |
8 |
8 |
8 |
8 |
8
6 |
7
5 |
7
5 |
7
5 |
2.5
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
脫扣保護* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMF (T不可調, M不可調) |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMD (T可調, M不可調) |
|
|
X |
X |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMA (T可調, M可調) |
|
|
|
|
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TMG (T可調, M可調) |
|
|
|
|
X |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ELT (電子式) |
|
|
|
X |
|
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
基本尺寸 (固定式) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
寬度 1 極 |
[mm] |
25.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
寬度 3 極 |
[mm] |
|
76 |
90 |
105 |
105 |
140 |
210 |
210 |
406 |
|
|
|
|
|
|
|
|
|
|
|
|
|
寬度 4 極 |
[mm] |
|
102 |
120 |
140 |
140 |
184 |
280 |
280 |
556 |
|
|
|
|
|
|
|
|
|
|
|
|
|
深度 |
[mm] |
70 |
70 |
70 |
70 |
103.5 |
103.5 |
103.5 |
138.5 |
242 |
|
|
|
|
|
|
|
|
|
|
|
|
|
高度 |
[mm] |
130 |
130 |
130 |
150 |
205 |
205 |
268
406 |
406 |
400 |
|
接線端子形式 |
|
|
|
|
|
|
|
|
|
|
|
固定式 |
|
F |
F |
F |
F |
F |
F |
F |
F |
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
插入式 |
|
|
|
P |
P |
P |
P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抽出式 |
|
|
|
|
|
W |
W |
W |
W |
|
|
|
|
|
(1) In=16 A 和 In= 20 A Icu= 16 k A (2) Icu 在 230 V AC (3) Icu 在 125 V DC *脫扣單元:TMF = 熱磁固定脫扣 TMD = 熱磁式 (帶T可調) TMA = 熱磁式 (帶T可調, M可調) TMG = 發電機保護脫扣 (帶T可調, M不可調) ELT = 電子式 電動機保護用斷路器
起動, 切換和三相異步電動機的保護是基本操作的正確使用, ABB SACE 建議2個不同的方案:
- 一個 傳統系統 對抗短路的斷路器, 對抗過載, 缺相或相不平衡的熱過載繼電器, 對抗電動機切換的接觸器
- 一個 集成系統 保護, 有賴于 PR222MP 脫扣保護, 確保: 對抗短路, 過載, 對抗缺相或相不平衡和對抗轉子鎖緊
|
