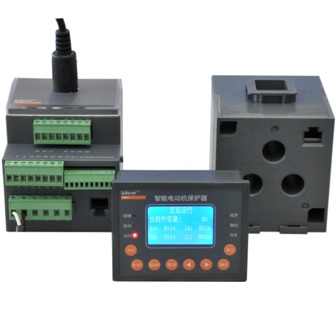

ARD3智能電動機保護器是江蘇安科瑞電器制造有限公司自主研發的產品， 適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
ARD3采用模塊化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、遠程顯示模塊。根據需要選配ARD3的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
符合標準
l GB14048.1-2000低壓開關設備和控制設備總則
l GB14048.4-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器
l GB/14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
l GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
l GB/T17626.5-2006浪涌（沖擊）抗擾度試驗
適用環境
l 工作溫度：-10℃~+55℃
l 貯存溫度：-20℃~+65℃
l 相對濕度：5%~95%不結霜
l 海拔：≤2500m
l 污染等級：2級
l 防護等級：IP20
l 安裝類別：III級
l 運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域
性能特點
u 輔助電源支持 AC220/380V 、DC220V/110V。
測量功能分為基本測量（電流、頻率）和增選測量（電壓（功率、功率因數、相序）、剩余電流（漏電流）、電能）。
u 具有過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流（接地/漏電）、溫度、外部故障、相序、過壓、欠壓、欠功率、tE時間等全面的電動機綜合保護功能。
u 8路 DI支持干結點輸入，可實現遠程主站對電動機運行狀態的遙信監視。
u 4路 DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，軟起動等多種起動方式，通過通訊總線可實現遠程主站對電動機進行實時遙控“起/�！辈僮�。
u 抗晃電確保電動機運行不間斷，重起動功能在短時欠壓、失壓時用于電動機分批重起。
u 具有標準的 RS-485通訊接口，采用 Modbus-RTU通訊協議，保證了上位機通訊的快速可靠。
u 具有 DC4-20mA模擬量輸出接口，直接與 DCS系統相接，可實現對現場設備的監測。
u 具有系統時鐘和 8次故障記錄功能，系統時鐘記錄當前時間（年、月、日、小時、分鐘、秒）；故障記錄功能記錄電動機發生故障的時間，總的運行時間，故障原因，發生故障時電動機的各種參數值（如三相電流、三相電壓、剩余電流、功率因數、熱容比、電機狀態等）。
u 顯示部分為分體90L，是全中文高清晰的液晶顯示。
u 可以替代各種電量表、信號燈、熱繼電器、電量變送器等常規元件，減少了柜內電纜連接及現場施工量，可靠性和綜合性價比遠高于傳統方案。
ARD3可以實現以下保護功能：
■ 過載保護
■ 斷相保護
■ 不平衡保護
■ 堵轉保護
■ 欠載保護
■ 外部故障保護
■ 阻塞保護
■ 接地保護
■ 起動超時保護
型 號：ARD3-250/CLTUEpSR+90L
輔助電源：AC220V
電機額定電流： 63A~250A
應用場合：三相電機
測量參數：三相電流、線電壓、有功功率、功率因數、剩余電流、電能
附加功能：RS485通訊接口、Modbus協議、漏電保護、溫度保護、過壓保護、欠壓保護、相序保護、欠功率保護、8個SOE事件記錄
顯示方式：90L（中文液晶顯示）
