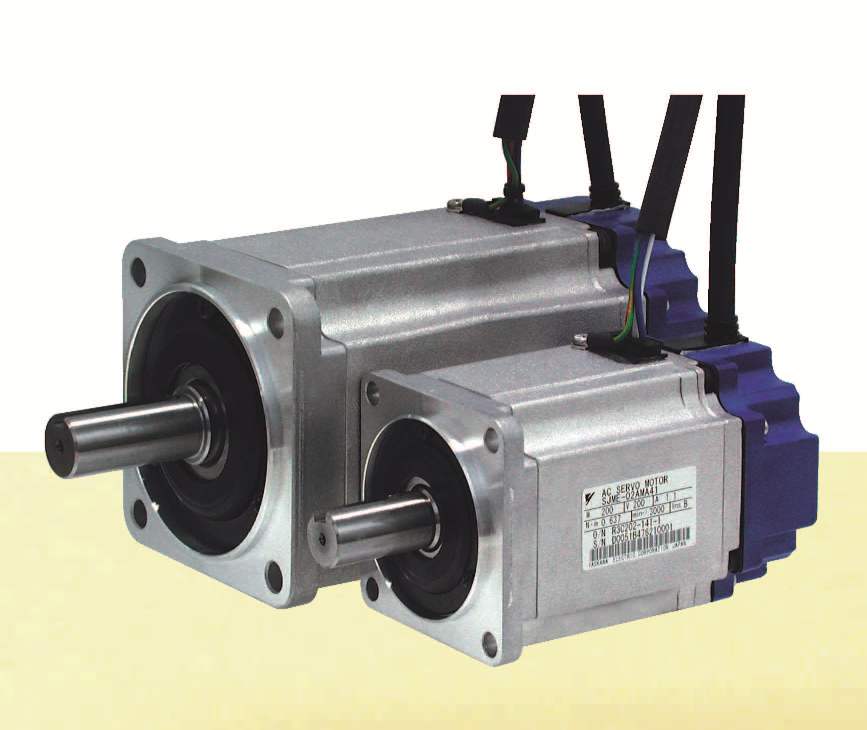

日本安川 YASKAWA 駿馬系列（脈沖指令型）伺服電機 SJME
商品簡述：安川駿馬系列產品：操作簡便、動作敏捷、高響應、高轉矩、高精度。 （200V單相 100W/200W/400W/750W）
伺服電機 SJME

● 額定值規格
 電壓 AC200V 說明
 伺服電機型號：SJME-????A 01 02 04 08
 組合伺服單元  SJDE-????A 01 02 04 08 —
 額定輸出*1  W 100 200 400 750  位于額定動作點的電機輸出。
 額定轉矩*1,*2  N?m 0.318 0.637 1.27 2.39  位于額定工作點的轉矩。
 瞬時最大轉矩*1  N?m 0.955 1.91 3.82 7.16  電機瞬間能輸出的最大轉矩。
 額定電流*1  Arms 0.84 1.1 2.0 3.7  在額定動作點運轉時通過電機的電流。
 瞬時最大電流*1  Arms 2.5 3.3 6.0 11.1  瞬間流過電機的最大電流
 額定轉速*1  min-1 3000  位于額定動作點的轉速。
 最高轉速*1  min-1 4500  能使用的最大轉速。
 轉矩參數  N?m/Arms 0.413 0.645 0.682 0.699  生成轉矩時流入電機電流的比例。
 轉子轉動慣量  kg?m2×10-4 0.0634 0.330 0.603 1.50  有關轉子的轉軸的轉動慣量。
 額定功率變化率*1  kW/s 16.0 12.3 26.7 38.1  每單位時間的電機輸出。
 額定角加速度*1  rad/s2 50200 19300 21100 15900  以額定轉矩加速時的理論角加速度。
 （也可稱轉矩慣量比）
 時間額定 連續  [連續額定]是指在指定條件下，即使連
 續使用也不超過規定的溫度上升限度，
 也不超過其他限制的額定值。
 耐熱級別 B  電機線圈的最高耐熱溫度為130℃。
 振動級別 V15  電機運行時，使用振動計量器測定出垂
 直于軸的2方向及軸的平行方向上的振
 幅后，以微米單位表示的最大全振幅。
 絕緣耐壓 AC1500V 1分鐘 —
 絕緣電阻 DC500V，10MΩ以上 —
 保護方式 全閉自冷IP55
（除軸貫通部、連接器）  表示防止粉塵和水滴進入的機械保護結
 構的程度。
 耐沖擊性  沖擊加速度：上下、左右、前后3方向490m/s2，沖擊次數：2次  表示電機軸水平方向安裝時，對上下、
 左右、前后3方向沖擊的耐沖擊性。
 抗振性 振動加速度：上下、左右、前后3方向49m/s2，  表示電機軸水平方向安裝時，對上下、
 左右、前后3方向沖擊的抗振性。
________________________________________
*1： 這些項目及轉矩轉速特性是在和SJDE型伺服單元組合運轉時電樞線圈溫度為100℃時的Typ值。其他為20℃時的數值。
*2： 額定轉矩表示在裝有鋁制散熱器（250×250×6(mm)）時，周?chē)鷾囟葹?0 ℃的連續容許轉矩值。

● 制動器規格
 伺服電機型號：SJME-????A 01 02 04 08 說明
 額定電壓 DC24V±10% －
 制動器的轉動慣量*  kg?m2×10-4  0.0075  0.064  0.171 －
 容量  W 6 6.9 7.7 －
 保持轉矩（靜摩擦轉矩）  N?m  0.318
 以上  1.27
 以上  2.39
 以上  即使給電機軸施加外力也能保持輸出軸停止
 狀態的轉矩值。
 線圈電阻  Ω（20℃時） 96 83 75  制動器內部線圈的電阻值。
 額定電流  A（20℃時） 0.25 0.29 0.32  制動器放開時流過的電流。
 制動器開放時間  ms 80以下 　
 保持轉矩的提升時間  ms 100以下 　
________________________________________
*：在計算帶有保持制動器的電機轉動慣量時，請?jiān)赱轉子轉動慣量]上加算[制動器轉動慣量]，由此帶
     有保持制動器的電機的額定功率變化率和額定角加速度也隨其變化。
     （注）1  保持制動器在運轉中的電機制動時不能使用。
     （注）2  使用帶保持制動器的電機時，在伺服ON的狀態下請不要啟動制動器。否則會導致伺服
                  單元過負載及保持制動器的壽命降低。請務必在伺服OFF的狀態下啟動制動器。

________________________________________
*1：請務必在容許負載轉動慣量的范圍內使用。如超過容許負載轉動慣量，電機的運行將不穩定。
*2：由于運轉中點擊線圈內部預設有地線，在下述條件下，有時無法進行保護。
       ? 電機主電路電纜和電機主電路電纜用連接器等的低電阻地線。
       ? 地線狀態下接通電源時。
       為構成更安全的系統，請?jiān)O(shè)置可同時進行過載保護與短路保護的漏電斷路器或組合接線用斷路器
       后，設置專用于接地保護的漏電斷路器。
